Особенности:
- Жесткие литые основание и рама;
- Рабочий ход с помощью гидроцилиндра с бесступенчатым регулированием;
- Регулируемые направляющие ленточного полотна на 6 подшипниках;
- 2 скорости резания – 45 и 90 м/мин.;
- Поворотная (+60) пильная рама;
- Тихая работа; Быстрозажимные тиски;
- Съемный поддон для сбора стружки и легкой чистки;
- Регулируемый концевой упор для серийных работ;
- Автоматический конечный выключатель

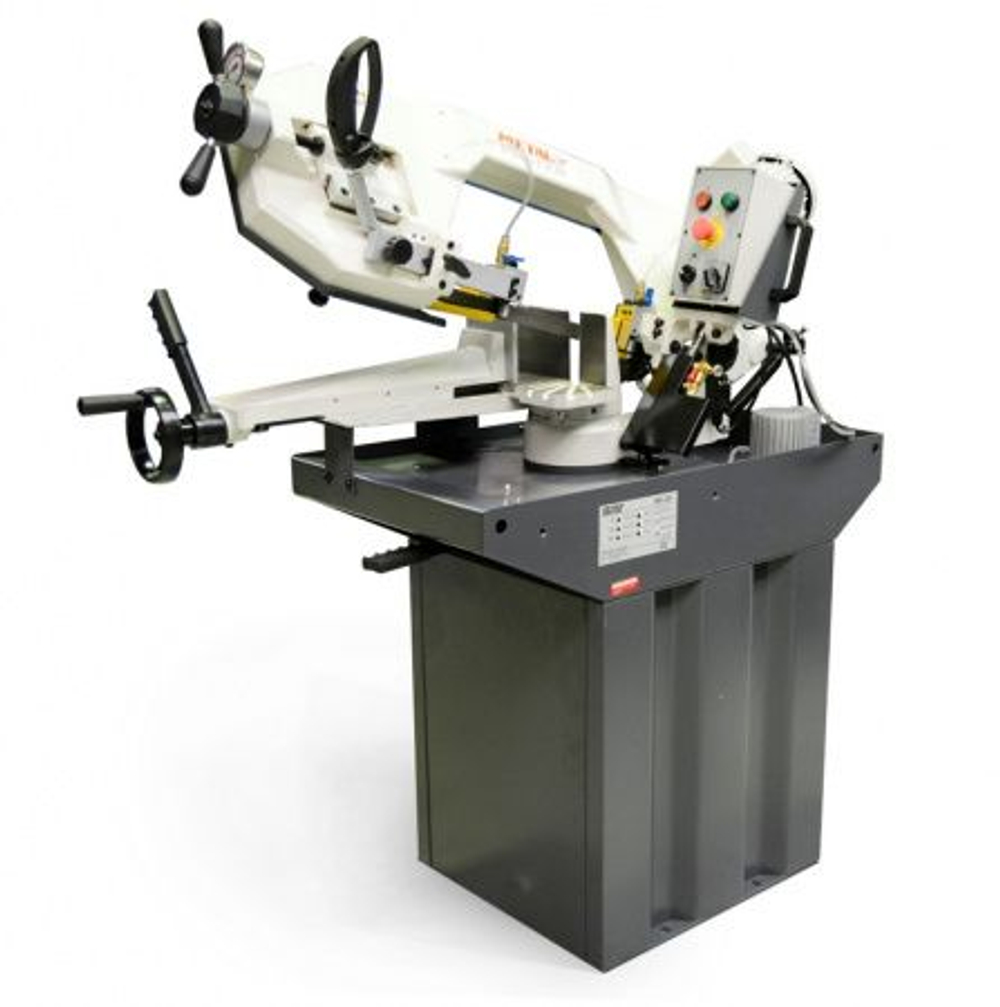

Metal Master BSG 220 имеет возможность поворота пильной рамы на угол 60 градусов вправо. Макс. диаметр заготовки при 60 градусах составляет 90 мм, прямоугольник 120х90 мм. А макс. диаметр заготовки при 45 градусах составляет 155 мм, прямоугольник 210х155 мм.
Перпендикулярность полотна обеспечивается за счет направляющих, в которые установлены по 6 подшипников. Вылет направляющих можно изменять под размеры заготовки.
Станок оснащен двухточечной системой подачи СОЖ. В первой точке СОЖ подает для охлаждения зоны резания и смазки заготовки, во второй точке СОЖ вымывает стружку
В помощь СОЖ идет корт-щетка, которая вычищает налипшую стружку.
Ленточное полотно, в ходящее в базовую комплектацию станка ММ BSG 220, как любой другой ленточной пилы компании ММ, приводится в движение с помощью мотор-редуктора. Мотор-редуктор работает в двух диапазонах скоростей 45 и 90 м/мин. Чтобы вращать большое полотно, а высота его составляет 27 мм, а длина 2480 мм, установлен асинхронный трехфазный электродвигатель мощностью 1,1 кВт
Для безопасности замены полотна предусмотрен датчик закрытия крышки, который не даст запустить станок при смене полотна
Полотно натягивается вручную. Усилие натяга определяется по тензометру входящему в базовую комплектацию станка.
По окончании распила станок выключается благодаря концевому выключателю
Особенностью серии ММ BSG является, то что пульты вынесены на отдельную панель. Что обеспечивает удобную эргономику станков. На пульте оператора установлены: кнопки включения и выключения станка, красная грибковидная кнопка
Пильная рама поднимается вручную, а опускается за счет гидроразгрузки. Скорость опускания регулируется с помощью вентиля, расположенном на гидроцилиндре. Легкость подъема рамы обеспечена за счет компенсирующей пружины, расположенной в тыловой части пильной рамы
Диаметр шкивов ленточной пилы составляет 290 мм
За надежное закрепление заготовки на станке отвечают тиски. Они приводятся в движение маховиком и надежно фиксируются данной рукояткой. Губку тисков имеет рифленую поверхность, что препятствует самопроизвольному смещению заготовки при распиле
