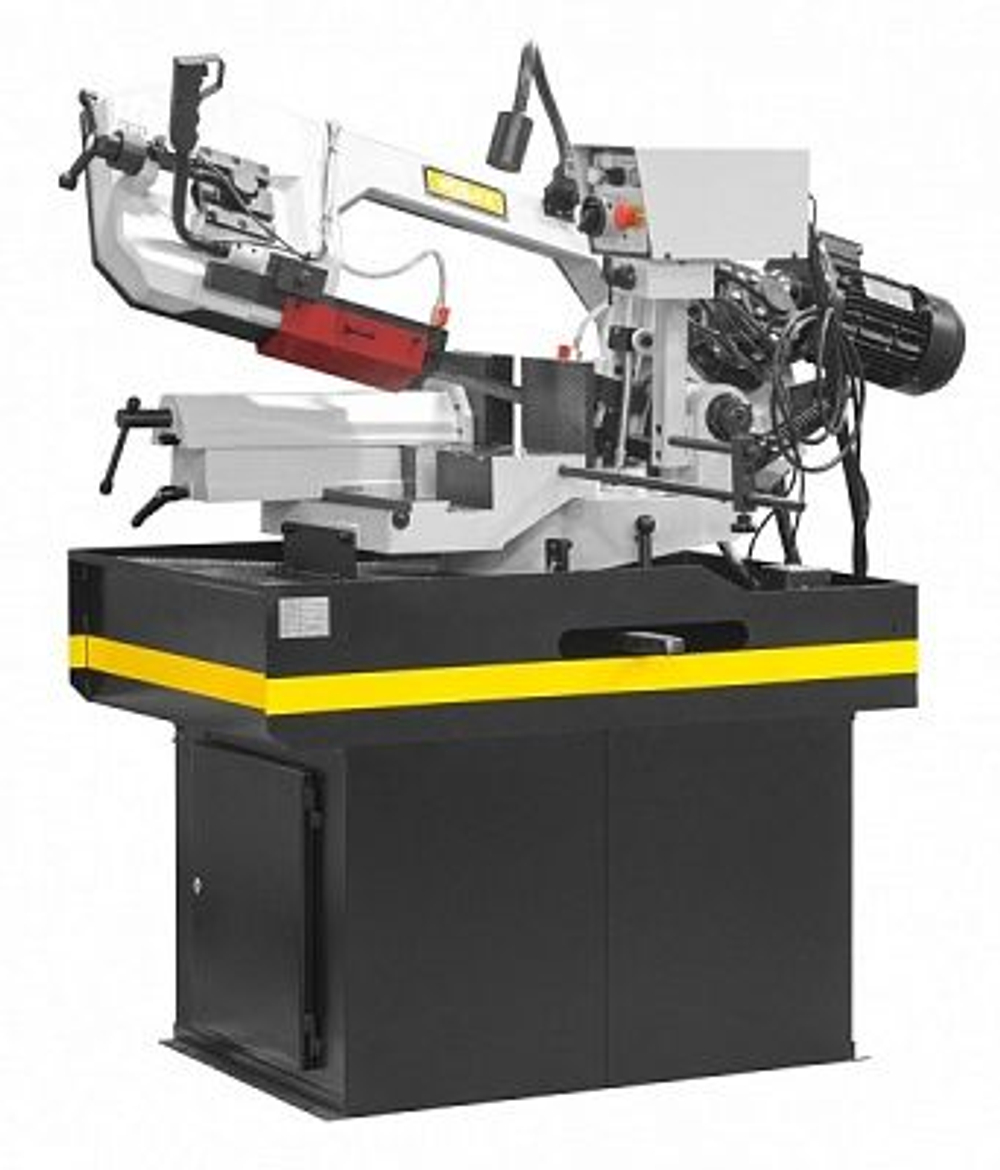

На станках с гидроразгрузкой, процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит в автоматическом режиме благодаря гидравлической системе. Подъём рамы осуществляется оператором вручную. Станок Stalex BS-315GD позволяет делать распилы заготовок диаметром до 255мм.
В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок европейского образца с возможностью поворота корпуса пилы от -45° 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.
Режущий инструмент – ленточная пила, сваренная в кольцо. Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор.
Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет регулировать/подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила.
Используя данную модель, имеющую тиски для резки под углом, поворачивается рама, а не заготовка. Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие система СОЖ в стандартной комплектации – позволяет добиться высокой производительности.
Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в серийном и мелкосерийном производстве.
Процесс пиления:
-
Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников
-
Регулировка угла поворота вдоль шкалы
-
Регулируемая подача СОЖ в зону резания
-
Движение ленты осуществляется через мотор-редуктор в 2-х режимах (40 или 80 м/мин)
Основные элементы cтанка Stalex BS-315GD:
-
Литая чугунная рама гарантирует жесткость станка и гасит вибрации
-
Опускание рамы осуществляется под собственным весом
-
Заданная скорость и плавность хода рамы обеспечиваются гидравлическим демпфером
-
Плавная регулировка скорости опускания рамы (подвод и рабочий ход)
-
Тиски механические с ручным зажимом
-
Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы
| | Дополнительный прижим для пакетной резки для BS-315G (D) Прижим для пакетной резки, является дополнительной верхней (третьей) губкой тисков. Предназначен для прижима (крепления) заготовок в тисках сверху, при пилении в станке более одной заготовки одновременно. Устанавливается при помощи засверливания на тиски (вертикальные губки тисков) и стягиванием болтами. Прижим заготовок (пакета) происходит при помощи ручного вращения (затягивания) ручек. | |||
| | На станках с гидроразгрузкой управление и процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит за счёт запуска двигателя и регулировки гидроцилиндра. Гидроцилиндр имеет переключатель вкл./выкл. гидравлической системы и плавную регулировку опускания рамы верхним маховиком на дроссельном клапане. Предназначен для регулировки и снижения скорости опускания рамы. | |||
| | Датчик регулировки и отключения станка при опускании пильной рамы в нижнее положение. | |||
| | Панель управления | |||
| | Мерный упор 500 мм
| |||
| | Жёсткая литая рама станка гасит вибрации | |||
| | Помпа для подачи СОЖ | |||
| | Подвижная направляющая, зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания. | |||
| | Зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления. Механическая щётка для очистки полотна.
| |||
| | Лампа освещения в стандартной комплектации | |||
| | Механическое натяжение полотна | |||
| | Механические тиски, поворотный стол с возможностью поворота -45°… 0°…+45°…+60? по шкале. | |||
| | Зубчатый привод: скорость вращения полотна - 40 – 80 м/мин (2 скоростных режима) Главный двигатель: 0,75/1,1 кВт. (3-х фазный)
| |||
| | В стандартной комплектации – лоток для приёма коротких заготовок. |
