Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндрами подач, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила. Станкам не требуется подключение к источнику сжатого воздуха.

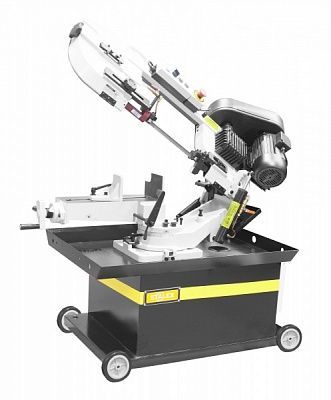

Станок Stalex BS-712R, имеет возможность поворота рамы пилы, тиски при этом остаются в неподвижном состоянии, привод клиноремённый - предназначен для использования на малых и средних предприятиях по производству металлических конструкций. Система СОЖ в стандартной комплектации.
Модель Stalex BS-712R реализует все преимущества ленточнопильных станков:
• высокая производительность
• высокое качество, точность распилки и узкая ширина пропила
• малая энергоёмкость
• легкость и простота в обслуживания
Процесс пиления:
- Точность движения ленты обеспечивается за счет роликовых подшипников
- Движение ленты осуществляется через мотор-редуктор в 4-х скоростных режимах
- Регулировка угла поворота вдоль шкалы
- Регулируемая подача СОЖ в зону резания
Основные элементы cтанка Stalex BS-712:
- Опускание рамы осуществляется под собственным весом
- Плавная регулировка скорости опускания рамы (подвод и рабочий ход) обеспечиваются гидравлическим перепускным клапаном
- Быстрый зажим заготовки - тиски с ручным зажимом
- Станция охлаждения, обеспечивающая подачу СОЖ (расположена внутри рамы) + и регулировочные краны для регулировки напора СОЖ
- Подвижная направляющая с роликовыми подшипниками натяжения полотна
- Скорость вращения полотна имеет 4 скоростных режима
- Ручное натяжение ленты
- Мерный упор 500 мм
- Пила ленточная квалитет М42
- Механические тиски + рычаг быстрой доводки
| | |
Модель имеет возможность поворота рамы пилы | Привод клиноременной |
| |
| ||||||
| | На станках с гидроразгрузкой управление и процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит за счёт запуска двигателя и регулировки гидроцилиндра. Гидроцилиндр имеет переключатель вкл./выкл. гидравлической системы и плавную регулировку опускания рамы верхним маховиком на дроссельном клапане. | ||||||
| | Датчик выключения станка в нижнем положении рамы.
| ||||||
| | Подвижная направляющая с роликовыми подшипниками натяжения полотна. Регулировочный кран для регулировки напора СОЖ | ||||||
| | Неподвижная направляющая с роликовыми подшипниками натяжения полотна. Механическая щётка для очистки полотна.
| ||||||
| | Пружина для облегчения поднятия рамы в верхнее положение (после отпила заготовки) | ||||||
 | Механические тиски + рычаг быстрой доводки | ||||||
| | Пильную раму возможно установить в вертикальном положении - для резки небольших изделий из дерева, пластмассы и других заготовок из мягких материалов (для которых не требуется фиксация в тисках во время пиления), при этом станок обязательно должен крепиться к полу. В стандартной комплектации имеется небольшой стол для ручной подачи заготовок, который крепится к раме в вертикальном положении. | ||||||
| | Шильдик станка | ||||||
 | Регулировка угла поворота вдоль шкалы | ||||||
| | Мерный упор 500мм
| ||||||
| | В комплектации со станком поставляется:
(инструмент в станок не вкладывается) |
