полотно точно ведется двумя направляющими головками. Станок с возможностью поворота корпуса пилы от -45° 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.
Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор.
Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила.
Используя данную модель имеющую быстро регулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Тиски с системой быстрого отвода ускоряют процесс смены заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие система СОЖ в стандартной комплектации – позволяет добиться высокой производительности.
Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в серийном и мелкосерийном производстве.
Ленточное полотно:
- Движение ленты осуществляется через мотор-редуктор в 2-х режимах (36 или 72 м/мин)
Процесс пиления:
- Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников
- Регулировка угла поворота вдоль шкалы
- Регулируемая подача СОЖ в зону резания

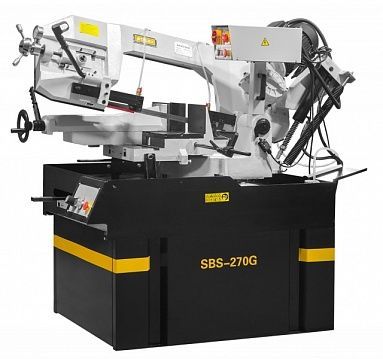

Стандартная комплектация для Stalex SBS-270G:
-
Поворотный стол с возможность поворота -45°…0°…+60?
-
Подвижные направляющие с твердосплавными пластинками
-
Перепускной клапан плавная регулировка опускания пильной рамы
-
Тиски с ручным зажимом, и доводчиком
-
Скорость вращения пилы, фиксированная 36,72 м/мин
-
Ручное натяжение ленты + тензометр
-
Мерный упор 550 мм
-
Подающий ролик (крепится к тумбе станка)
-
Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
-
Пила ленточная квалитет М42
Основные элементы cтанка Stalex SBS-270G:
- Литая чугунная рама гарантирует жесткость станка и гасит вибреации
- Опускание рамы осуществляется под собственным весом
- Заданная скорость и плавность хода рамы обеспечиваются гидравлическим демпфером
- Плавная регулировка скорости опускания рамы (подвод и рабочий ход)
- Быстрый зажим заготовки (тиски с ручным зажимом, и доводчиком)
- Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы
| | Пульт станка. | ||||
 | На тумбе станка размещены маховики регулировки скорости опускания рамы и дублирующая кнопка экстренного выключения. | ||||
| |
Механическая дисковая щётка (приводимая в движение от движения полотна). Зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления. | ||||
 | Подвижная направляющая и зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна. | ||||
| | Механическое натяжение полотна | ||||
| | Привод - зубчатая передача | ||||
| | Датчик выключения станка в нижнем положении пильной рамы | ||||
| | Гидравлический демпфер регулирующий и снижающий скорость опускания рамы. | ||||
| | Станок с возможностью поворота корпуса пилы от -45° 0° до +60°. Расстояние от пола до основания тисков – 960мм. | ||||
| | Рычаг фиксации рамы после поворота корпуса пилы | ||||
| | Градусная линейка для поворота корпуса пилы. | ||||
| | Тиски с системой быстрого отвода ускоряют процесс смены заготовки (ускоренный отвод подвижной губки происходит без вращения маховика – рычаг доводки). Подающий ролик (крепится к тумбе станка).
| ||||
| | Подающий ролик (крепится к тумбе станка).
| ||||
| | Упаковка станка (фанерный ящик) – 2 места. Первое место (ДхШхВ) 1160х550х210 мм Второе место (ДхШхВ) 1770х960х1180 мм |
