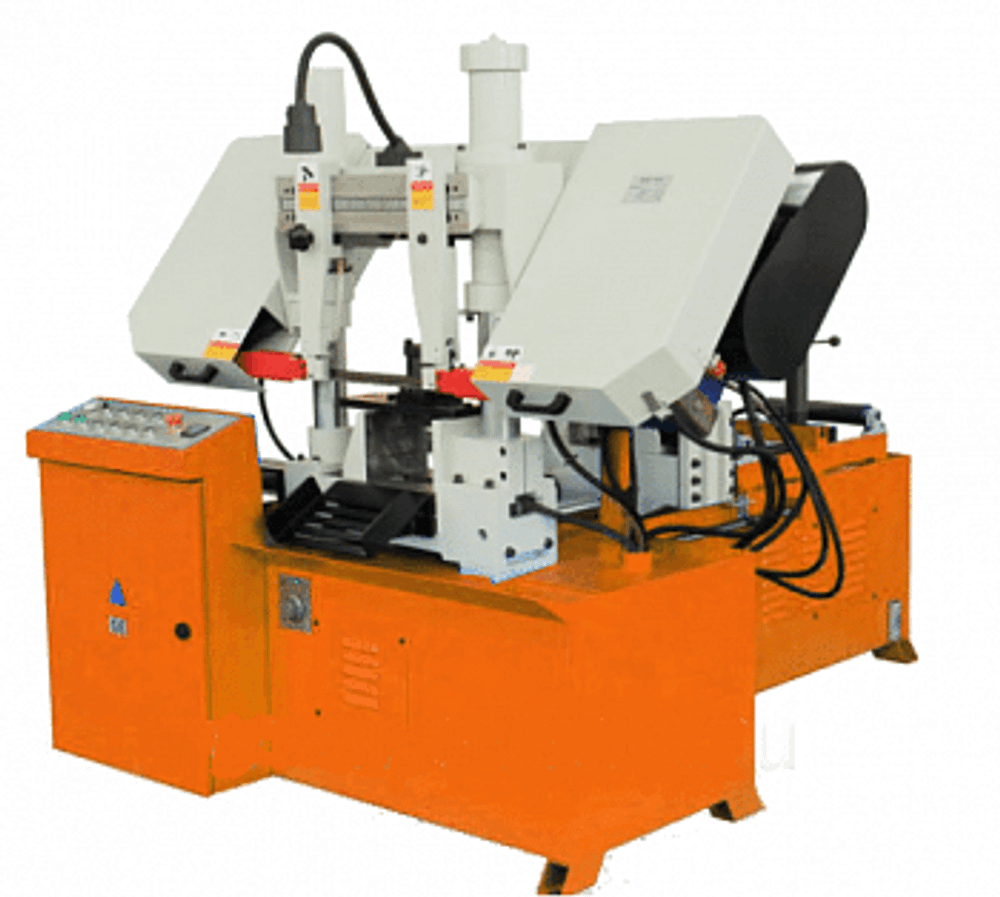

Автоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 280 мм и прямоугольной заготовки 280x280 мм под углом 90°.
Двухстоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны) большого диаметра, по которым вертикально перемещается горизонтальная пильная рама.
Пильная рама, представляет собой стальную сварную конструкцию.
На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок, предварительно настроить концевой ограничитель на необходимую длину получаемых заготовок и запустить цикл пиления кнопкой «Пуск».
В стандартную комплектацию входят:
- ленточнопильный станок
- ленточнопильное полотно, установленное на станке
- гидравлические прижимы для пакетной резки на стационарные и подающие тиски
- концевой ограничитель подачи заготовок – 505мм
- мобильная стойка с роликом
Основные элементы
- Автоматическая подача заготовок в зону резания.
- Угол пиления заготовок 90°.
- Макс. единичный ход подающих гидравлических тисков – 505мм.
- Концевой ограничитель подачи заготовок для выставления необходимой длины в процессе пиления.
- Тиски гидравлические с возможностью быстрого зажима заготовок.
- Комплект гидравлических прижимов для пакетной резки.
- Станок управляется трёхфазным двигателем.
- Предохранительные концевики на кожухе маховика, оберегающие станок от поломок в случае если лента повреждена.
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин.
- Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно.
- 3 скорости вращения полотна.
- Подсветка зоны резания.
- Зубчатый привод + клиноременная передача
- Система быстрого подвода пильного полотна к заготовке
- Автоматическое отключение при завершении резки
На станках применяются биметаллические пилы марок М42 и М51 размером 27х0,9х3505 мм. Пилы с более твёрдым зубом М51 предназначены для резки заготовок из нержавеющих сталей. Отрезание заготовок на ленточно-отрезных станках необходимо проводить с использованием смазочно-охлаждающих жидкостей (СОЖ), обеспечивающих качественный рез, ресурс пилы и сохранность станка.
Автоматическое управление:
Перед работой в автоматическом режиме сначала необходимо выполнить следующие операции в ручном режиме:
1) Переключить переключатель в ручной режим и включить гидравлическую систему
2) Задать кол-во реза:
верхняя строка отображает кол-во произведённых резов
в нижней строке отображается заданное кол-во резов (число циклов резки)
3) Установить расстояние подачи, изменив положение ограничительного кольца
4) Поднять пильную раму в верхнее положение
5) Затянуть тиски резки, чтобы зафиксировать заготовку
После выполнения всех операций можно начать автоматическую работу
| | Лоток приёмный | |||||
| | Гидравлические тиски + прижимы для пакетной резки | |||||
| | Два места хранения для гидравлических прижимов (в случае их неиспользования) | |||||
| | Рычаг (маховик) регулировки скорости опускания рамы | |||||
| |
В тумбе станка размещён бак для стружки и слива СОЖ | |||||
| | 1. Колонна с гидроцилиндром 2. Колонна со скользящей муфтой | |||||
| | Механическое натяжение полотна | |||||
| | Рычаг регулировки натяжения полотна | |||||
| | Гидравлические тиски стационарные (тиски фиксации заготовки в зоне резания) и гидравлические тиски подающие (тиски подачи заготовок в зону резки) | |||||
| | Гидравлические тиски подающие - имеют 2 гидравлических цилиндра с обоих сторон, для фиксации неровных заготовок (фото №1) | |||||
| | Гидравлические тиски подающие - имеют 2 гидравлических цилиндра с обоих сторон, для фиксации неровных заготовок (фото №2) | |||||
| | Концевики и линейка ограничения подачи заготовки | |||||
| | Подающий стол с регулируемыми вертикальными и горизонтальными роликами (фото №1) | |||||
| | Подающий стол с регулируемыми вертикальными и горизонтальными роликами (фото №2) | |||||
| | Электрошкаф | |||||
| | Пульт станка | |||||
| | Две направляющие перемещающиеся по салазкам, для регулировки жесткости полотна относительно размера заготовки | |||||
 | Лампа освещения | |||||
 | Концевик на подъём | |||||
 | Концевик на опускание | |||||
 | Предохранительные концевики на кожухе маховика, оберегающие станок от поломок в случае если лента повреждена Привод - гибрид (зубчатый привод + клиноременная передача) (фото №1) | |||||
 | Привод - гибрид (зубчатый привод + клиноременная передача) (фото №2) | |||||
 | Клиноременная передача | |||||
 | Таблица скоростей | |||||
 | Предохранительный концевик на кожухе маховика, оберегающий станок от поломок в случае если лента повреждена | |||||
 | Гидравлический бак, двигатель масляного насоса 0,55 кВт, гидравлический насос (помпа), гидравлические клапаны | |||||
 | Уровень и температура масла Уровень СОЖ | |||||
 | Дополнительная стойка для длинных заготовок + 4 колеса для стойки (в стандартной комплектации) | |||||
 | Комплект колёс для дополнительной стойки + ключи к электоршкафу | |||||
 | Станок Stalex TBK-4228B с открытым кожухом |
Комплект поставки:
- Ленточнопильный станок 1 шт.
- Ленточнопильное полотно установленное на станке 1 шт.
- Регулируемый упор - 240 мм 1 шт.
- Мобильная стойка с роликом 1 шт.
- Набор ключей 1 комплект
