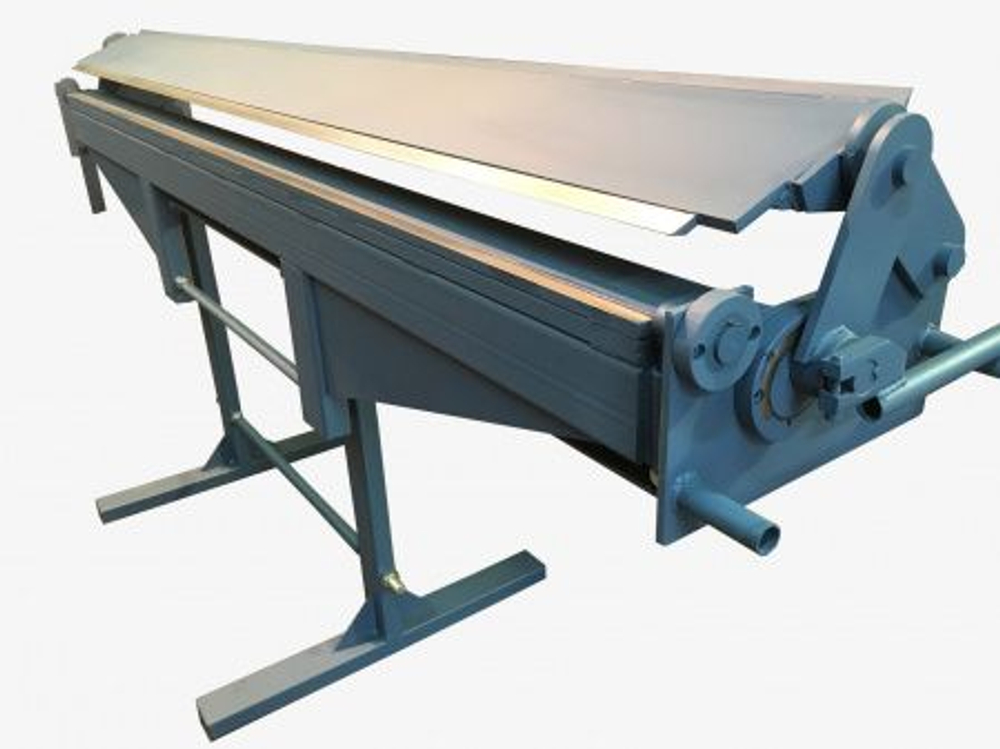

Машина листогибочная с поворотной гибочной балкой с ручным управлением предназначена для гибки деталей из листового и полосового металла методом холодной гибки. Основное применение - кровельное производство с использованием тонколистового металла, оцинкованного листа, листа с полимерным покрытием, а также изделий из листовой меди, алюминия, латуни и т.д.
Машина изготавливается в исполнении УХЛ-4 по ГОСТ 15150-69 и предназначена для эксплуатации в помещениях с температурой воздуха от - 20 до + 35 С. Группа условий эксплуатации легкая (Л) согласно ГОСТ 15150-69.
Устройство и принцип работы:
1. Машина листогибочная состоит из стола с основанием, прижимной балки работающей с помощью рычажно-эксцентрикого механизма, гибочной балки закрепленной на осях регулировочными винтами, также гибочная балка оснащена тапрепом для регулировки угла загиба в зависимости от толщины обрабатываемого металла. Листогиб ручной, при помощи верхней прижимной планки, фиксирует заправленный лист. Изгиб осуществляется с помощью рычагов подвижной планкой ручного листогиба.
2. Для удобства транспортировки машина может разбираться на части.
