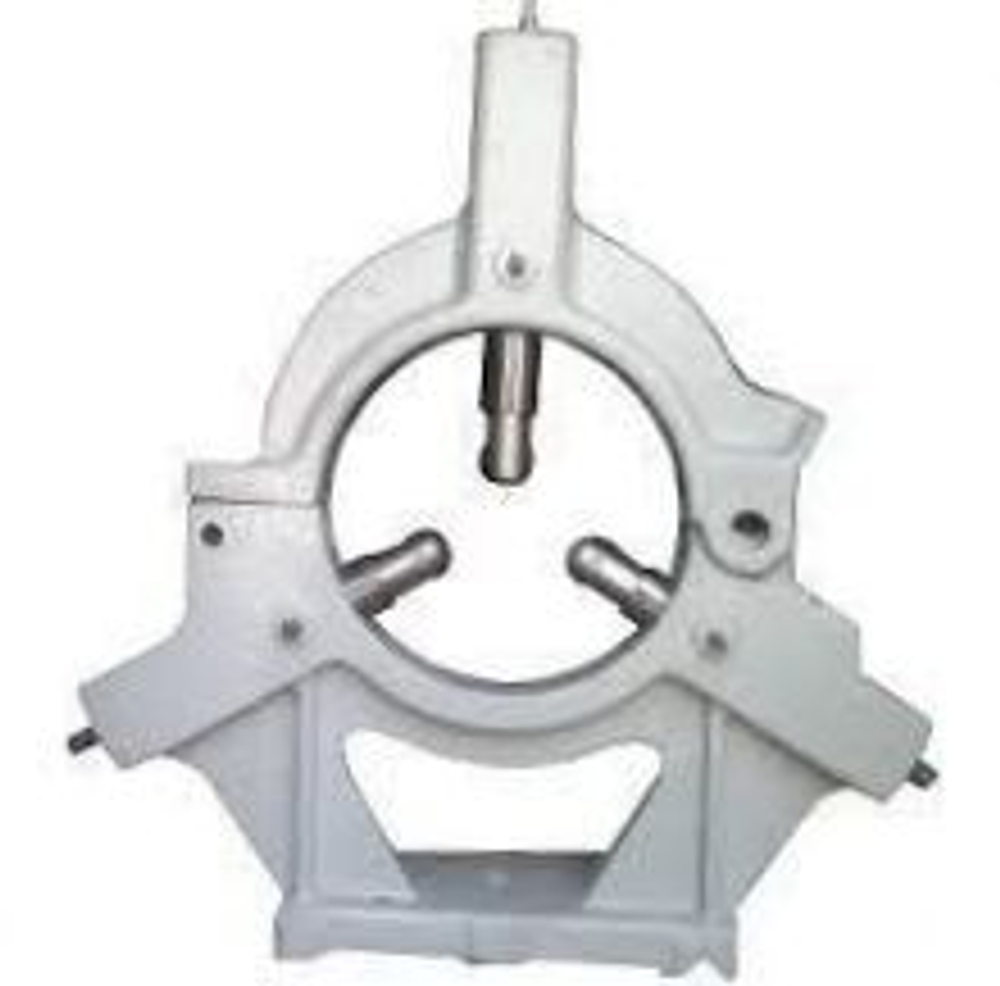

Люнет неподвижный 1М63 ф170мм

Длинные или тонкие заготовки при обработке прогибаются под воздействием собственного веса и прилагаемого токарем усилия. Если не использовать люнет – специальное приспособление для работы с длинными (длина в 10 и более раз больше диаметра) цилиндрическими деталями – то невозможно добиться удовлетворительной точности обработки. Неприменение люнета при вытачивании длинных заготовок может повредить режущий инструмент, сломать деталь и нанести травму.
Люнет позволяет повысить безопасность, эффективность и надёжность токарных работ, расширить возможности имеющегося оборудования.

Особенность конструкции неподвижного люнета

Неподвижный люнет для токарного станка жёстко крепится к станине с помощью опорной плиты и болтового соединения (аналогично задней бабке), и при обработке детали не двигается, находясь в одном месте.
Люнет неподвижный состоит из массивного основания и откидной крышки, шарнирно соединённой с основанием с одной стороны, и фиксируемой на ней откидным болтом, с другой. В основании и крышке предусмотрены отверстия для установки опор кулачков или роликов.
Особенностью неподвижных люнетов является наличие трёх опор кулачков (роликов): два нижних подпирают заготовку снизу, а один – сверху, который располагается в откидной крышке. Сила давления опор на заготовку регулируются с помощью установочных винтов.
Основание и крышка изготавливаются из литого чугуна СЧ-20 или стали сварным способом.
