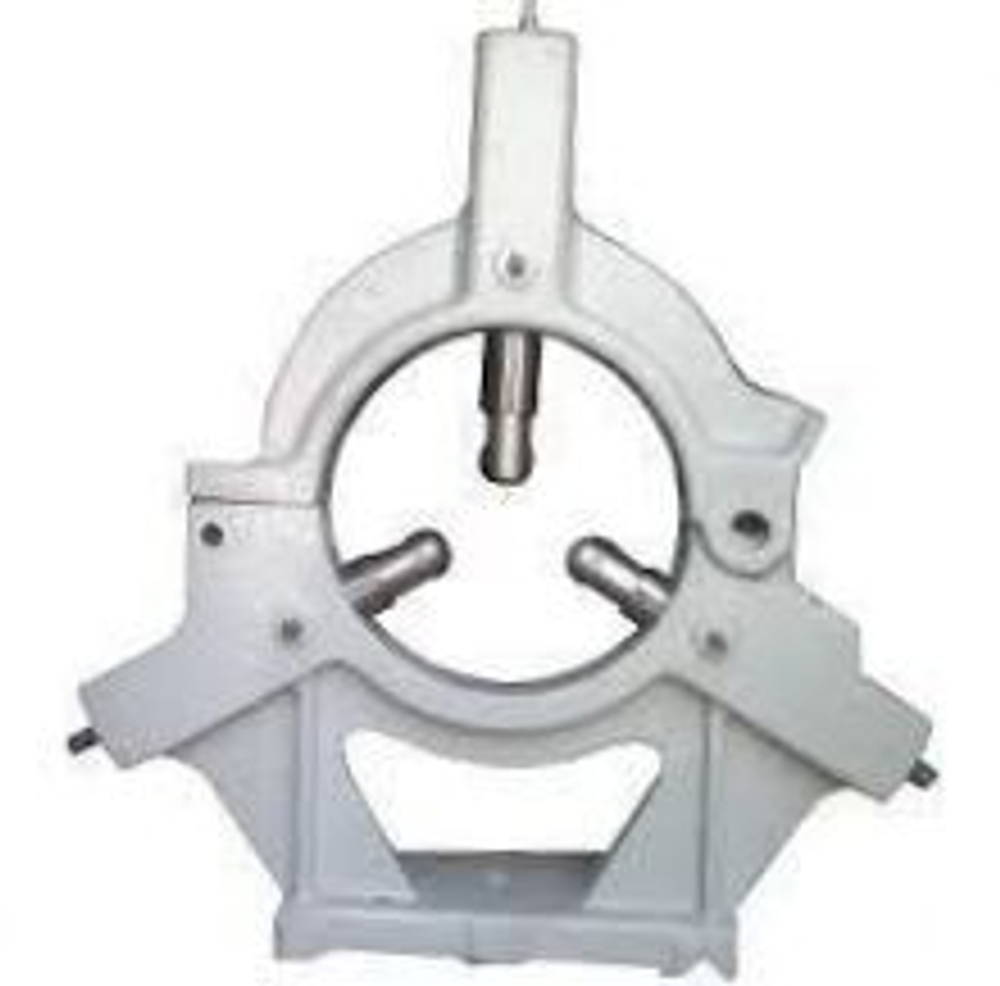

Люнет неподвижный 1М63 ф430мм

Данный вид люнетов позволяет обрабатывать заготовки диаметром от 20 до 420 мм. Люнет комплектуется пинолями с роликовыми опорами или чугунными кулачками.
Люнет – это станочная оснастка, которая применяется для создания дополнительной опоры при обработке заготовки. Принцип работы люнета напоминает подшипник скольжения – твёрдосплавные кулачки или ролики создают опору для заготовки, которая вращаясь, «скользит» по их поверхности.
Люнет может использоваться в следующих случаях:

• Для обработки заготовки, которая провисает под собственным весом. В этом случае люнет устанавливается ближе к центру детали, что выравнивает заготовку в горизонтальном положении. Устранение эффекта провисания позволяет исключить веретенообразное вращение заготовки, избавиться от эффекта провисания и возникающих вибраций.
• Обработка торцевой части заготовки. При обработке детали торцевые части используются для крепления детали, из-за чего они вытачиваются в последнюю очередь. Закрепление люнета около необработанной части торца цилиндрической детали позволяет обработать всю деталь целиком.

Заготовка в месте установки люнета должна быть цилиндрической формы, с поверхностью, специально проточенной под установку опорного приспособления. Заготовка по всей длине не должна иметь неустранимой деформации.
Использование люнета позволяет предотвратить повреждение режущего инструмента и задир детали, улучшает качество фиксации заготовки во время точения. Применение данной оснастки существенно повышает точность обработки, безопасность и эффективность работы токаря.

Конструкция и установка люнета

Конструкция люнета состоит из цельнометаллического литого основания с отверстиями под болты, с помощью которых оно закрепляется на станине. Откидная крышка люнета крепится к основанию шарниром с одной стороны, и фиксируется с другой. Чтобы установить заготовку, крышку необходимо откинуть и, после установки детали, зафиксировать специальным болтом.
Обрабатываемая заготовка центрируется с помощью трёх пинолей, расположенных друг к другу под углом 120⁰ в проточенных отверстиях. В пиноль устанавливаются ролики, два из которых подпирают деталь снизу, а один ограничивает её сверху. Вместо роликов могут быть использованы кулачки.
Чтобы установить люнет, необходимо определить место установки, подобрать или выточить короткую оправку с необходимым диаметром. Оправку устанавливают в передней бабке и по ней выставляют люнет, после чего фиксируют его на месте установки.
