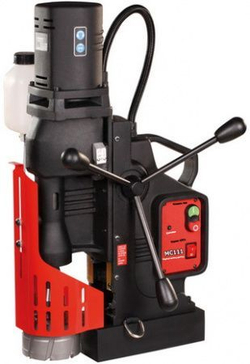

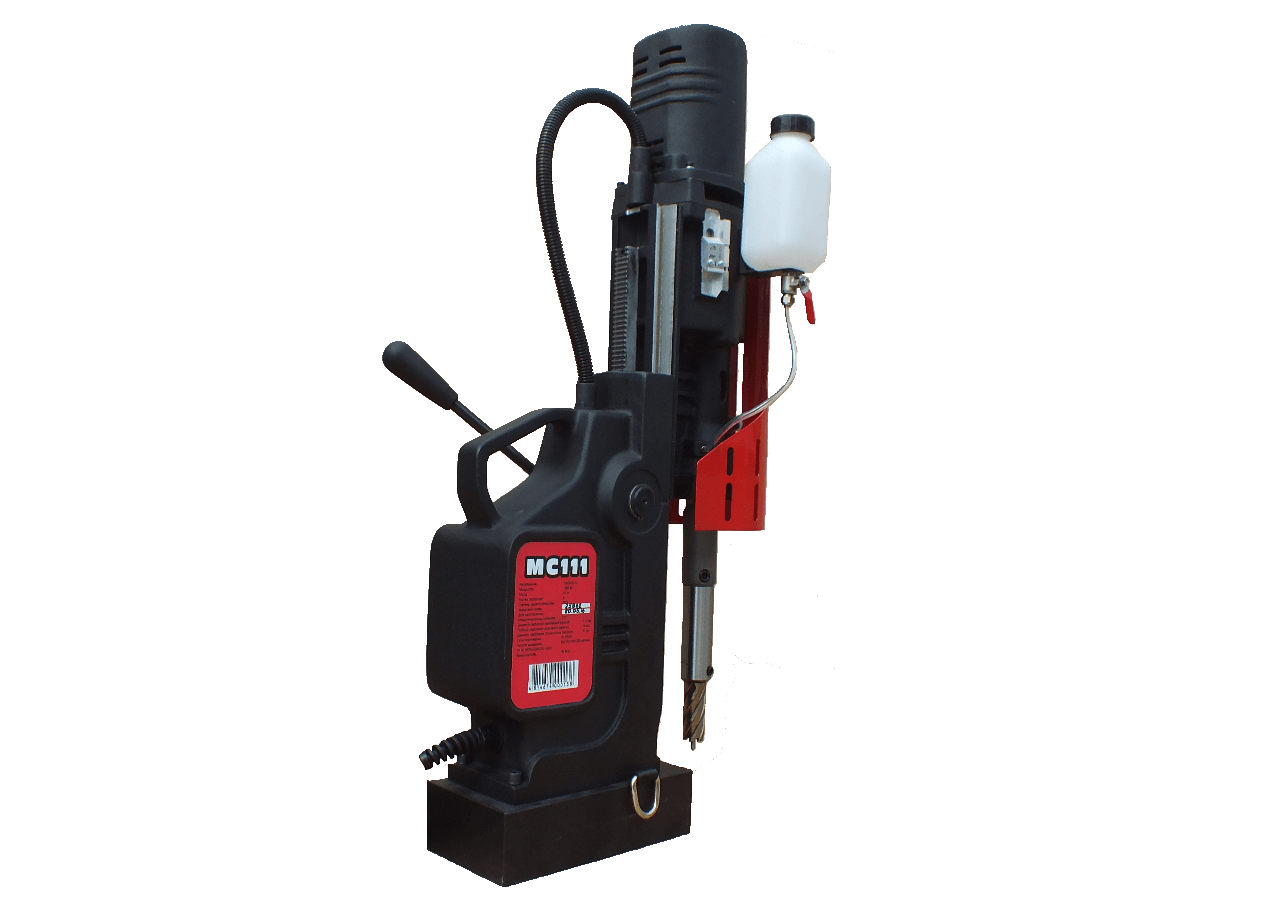

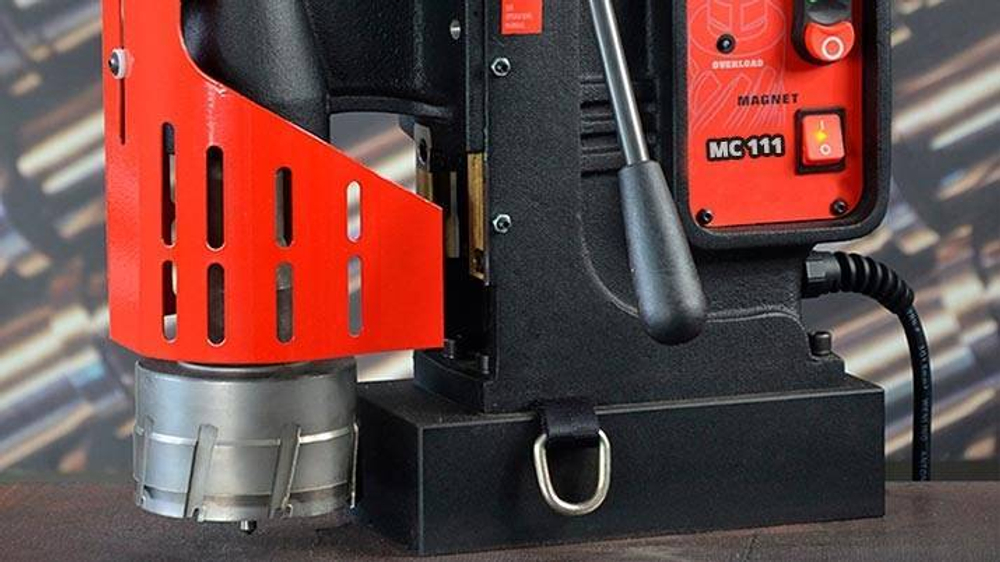

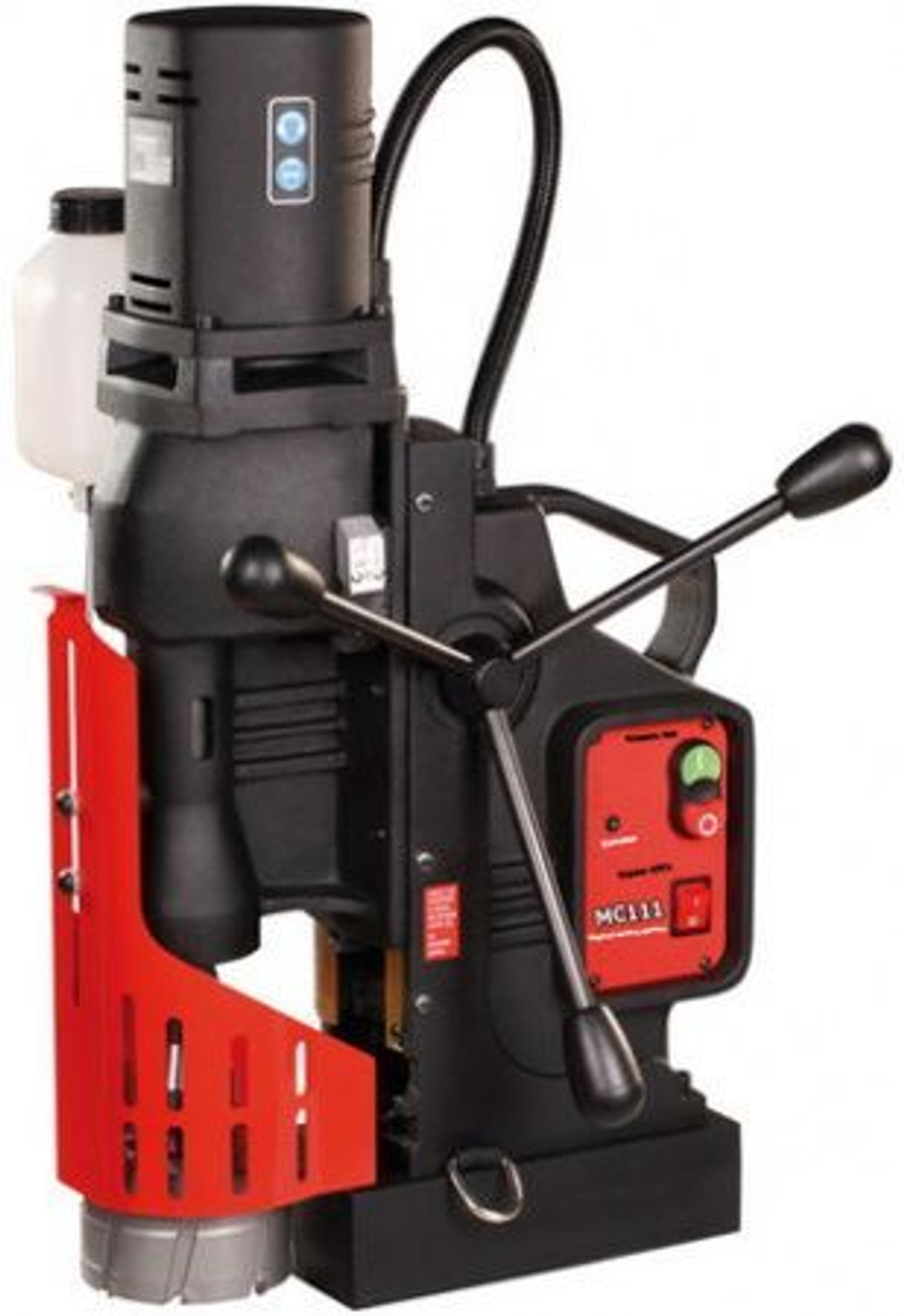

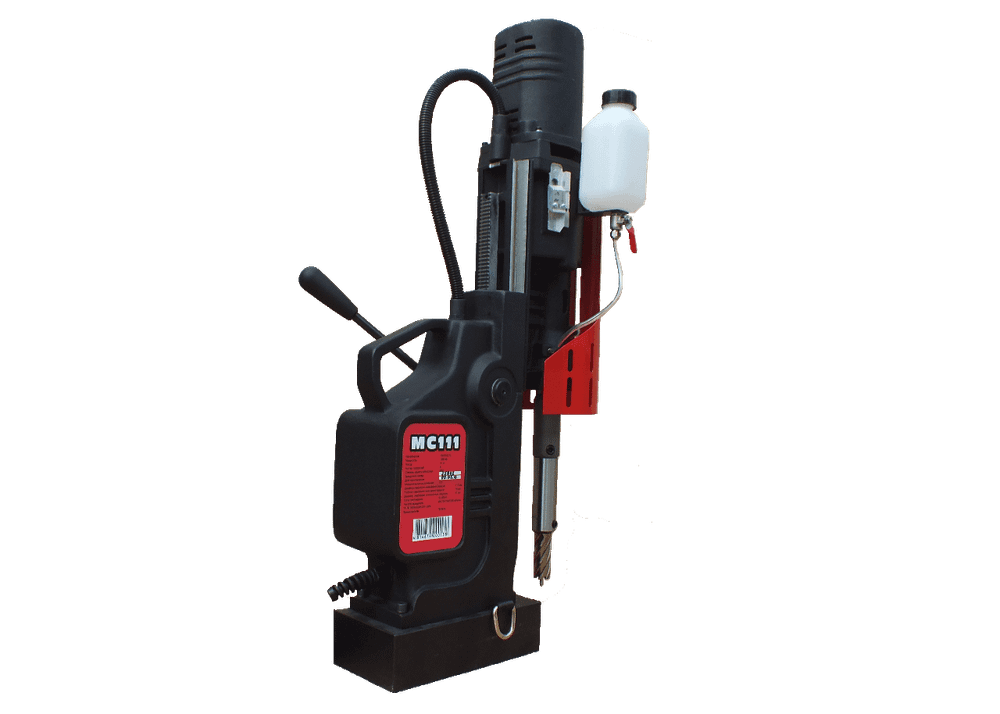

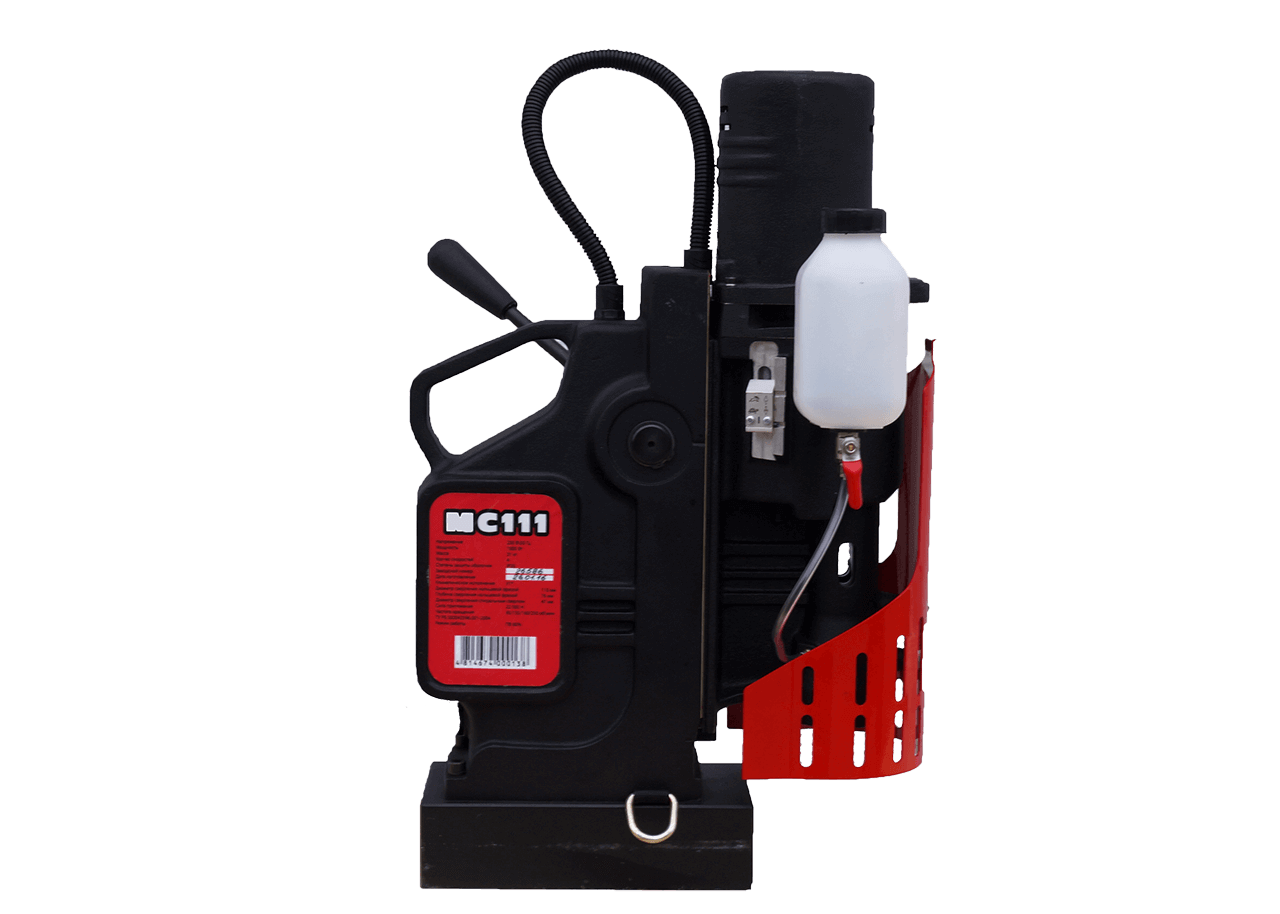

Магнитно-сверлильный станок МС-111 - сверлильный станок на магнитной подушке, который обладает значительным вращающим моментом. Магнитно-сверлильный станок МС-111 используется для изготовления отверстий больших параметров (глубины и диаметра). Размер гнезда в шпинделе соответствует Конусу Морзе 4.
Магнитно-сверлильный станок МС-111 позволяет сверлить отверстия до 50 мм спиральным сверлом и до 110 мм кольцевой фрезой.
Магнитно-сверлильный станок МС-111 обладает следующими характерными чертами:
- редуктор и суппорт МС-111 объединены в единый блок, что придает конструкции большую жесткость и очень высокую точность;
- направляющие оснащены саморегулирующимся механизмом, что позволяет избежать люфта;
- хвостовик ротора может быть заменен по мере износа, что позволяет избежать замены самого ротора и связанного с этим расходов;
- вращающий момент большой величины обеспечивается мощным приводом;
- электромагнитная подошва с сильным притяжением к неровным основаниям отличается экономным расходованием электроэнергии;
- станок МС-111 надежно защищен от перегрузок специальной системой;
- станок МС-111 оборудован системой контроля силы притяжения;
Магнитная сверлильная машина МС-111 представляет из себя промышленный сверлильный магнитный станок с большим крутящим моментом. Сверлильная машина является незаменимым помощником по проделыванию больших отверстий и глубин.
Магнитная сверлильная машина выполнена в литой конструкции, где привод и подвижные части образуют единый конструктивный элемент корпуса, чем обеспечивается жесткость машины, его устойчивость, которая до этого время достигалась только в стационарных станках. Еще одна конструктивная особенность – применение при разработке станка саморегулирующихся направляющих, что тем самым исключает появление люфта и увеличивает срок эксплуатации, а также надежность.
Моноблочная конструкция и редуктор-суппорт осуществляют превосходную точность сверления и жесткость крепления, тем самым подчеркивая в очередной раз безопасность работы всех основных узлов и электроинструмента. Производитель позаботился о том, чтобы магнитная сверлильная машина МС-111 могла превосходно работать при любых условиях эксплуатации. Также стоит отметить, что благодаря моноблочной конструкции обеспечивается безотказность работы всех основных узлов и агрегатов.

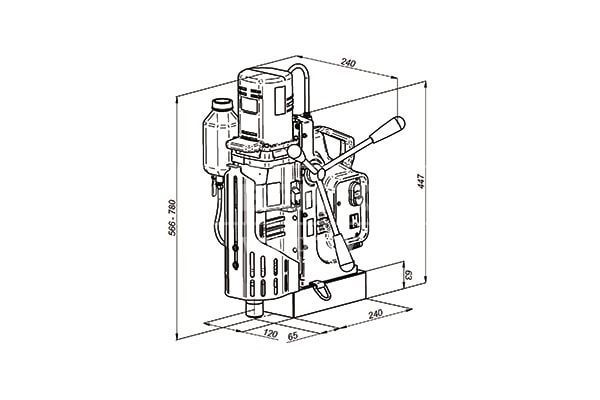

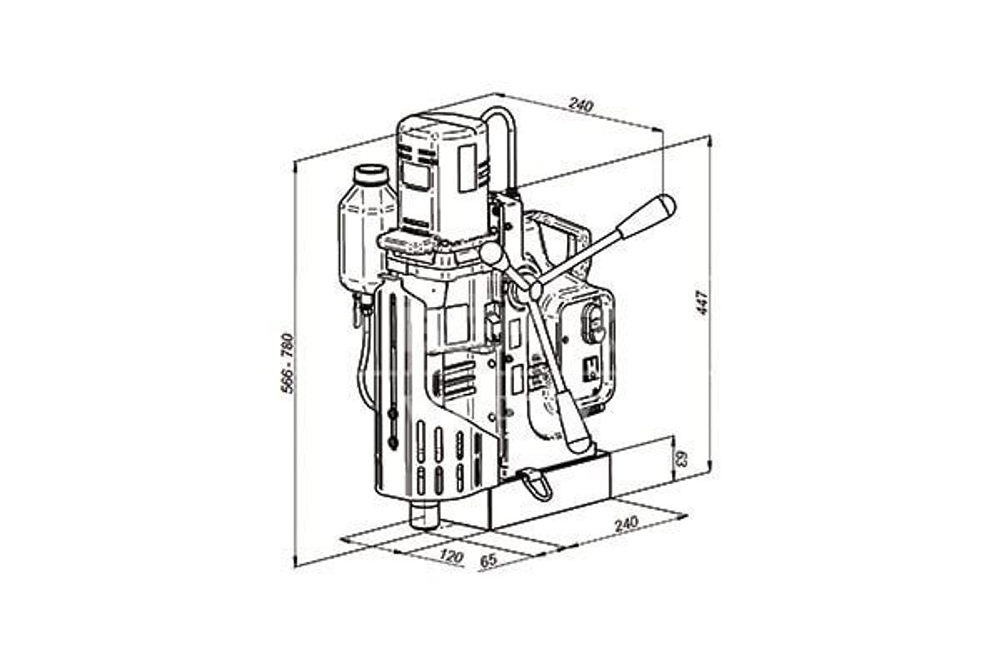

Посадочное же гнездо шпинделя – КМ4, высота от оси шпинделя до основания 65 мм. Прежде всего магнитный станок предназначен для сверления отверстий больших диаметров и глубин при больших нагрузках. Сверлильная машина МС-111 сделала возможным выполнение отверстий диаметром до 110 мм (корончатым сверлом) или диаметром до 50 мм (спиральным сверлом). В сверлильной машине на магнитном основании установлен 4-х скоростной металлический редуктор позволяет работать на малых оборотах, обеспечивая высокий крутящий момент без потери мощности.
Имеет электронное устройство стабилизации частоты вращения шпинделя на уровне 95% от номинальной. Системы контроля и стабилизации нагрузки обеспечивают оптимальное использование сверлильной машины МС-111 на предельных нагрузках без риска повреждений. Также станок оснащен системой защиты двигателя от перегрузок со светодиодным индикатором, обеспечивающее непревзойденную надежность и безопасность. Встроенная система подачи СОЖ (смазочно-охлаждающая жидкость) непосредственно в зону сверления.Магнитный сверлильный станок МС-111 применяется на крупных, индивидуальных и мелкосерийных производствах, инструментальных цехах для обработки деталей.
Преимущества
- Достижение высокой точности и надежности;
- Заменяемая часть ротора;
- Защита от перегрузки. Светодиодный индикатор;
- Система устранения люфта направляющих;
- Мощный привод с большим крутящим моментом.
Демонстрация работы
Сверление отверстий сверлами из быстрорежущей стали (HSS)
Сверление отверстий сверлами с твердостплавными пластинами (ТСТ)
Сверление отверстий спиральными сверлами
Корончатое макс:111 мм
Спиральное макс:47 мм
Мощность:1650 Вт
Частота вращения:85-250 об/мин
Нарезание резьбы:до M30
Глубина до:76 мм
Рабочий ход:230 мм
Масса:31 кг
Комплект поставки:
- Машина сверлильная - МС-111
- Патрона сверлильный AMT4U-19/4-3
- Система охлаждения в комплекте
- Рукоятка подачи - 3шт
- Страховочная цепь с карабином
- Клин для выбивания патрона
- Ключ шестигранный S=2,5
- Ключ шестигранный S=5,0
- Ключ плоский S=8
- Экран защитный
- Руководство по эксплуатации
