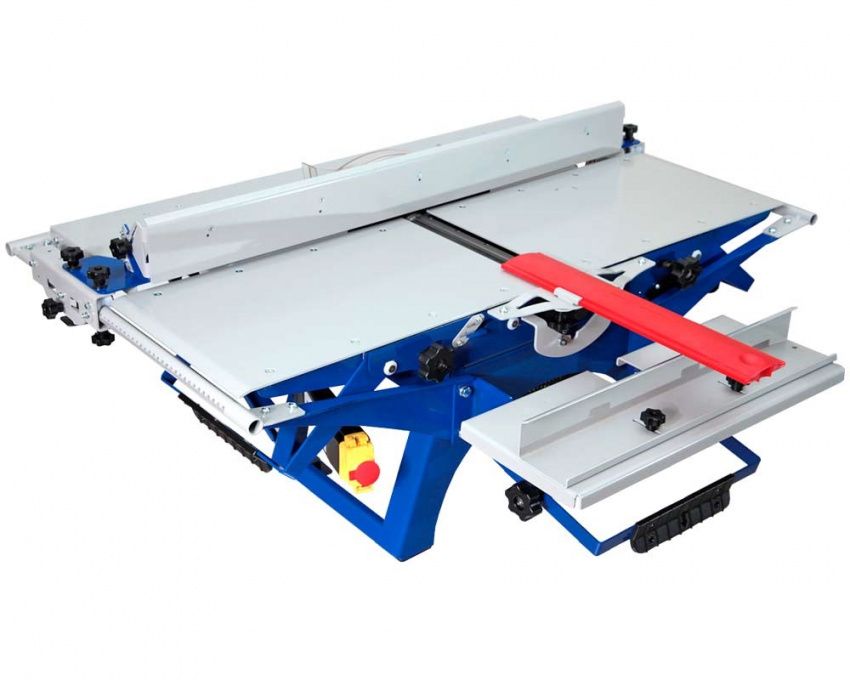

В данной модифицированной версии станка установлен цельный стальной строгальный вал. Оснащен обновленной комбинированной линейкой, в состав которой входят параллельный и угловой упоры. Все шкалы на неё нанесены струйным способом с последующим лазерным отверждением.
ФУНКЦИИ:
- Строгание по плоскости
- Строгание под углом (по ребрам)
- Продольная распиловка
- Продольная распиловка по ребру под углом
- Поперечная распиловка
- Поперечная распиловка под углом
- Отбор четверти
- Фрезерование дисковыми фрезами
- Фрезерование концевыми фрезами
- Сверление
Преимущества
BELMASH SDM-2000M
Обновленная конструкция параллельного упора
Станок оснащен параллельным упором. Его используют как при пилении (с обеих сторон режущего инструмента), так и при строгании.
Установка проста: на одной стороне упора находится зацеп, на второй – фиксатор.
Направляющая упора выполнена из алюминиевого профиля. Заготовку можно выставить под углом в диапазоне 0-45°.
Усовершенствованные направляющие параллельного упора
Обновленные направляющие параллельного упора имеют квадратное сечение. Расположены по бокам от рабочих столов.
Их новый формат позволил существенно упростить конструкцию опор и облегчить установку упора, а также дала возможность использовать регулируемые шкалы.
Новая система блокировки пильного узла
При ослаблении ручки-фиксатора пильного диска режущий инструмент не меняет свое положение. Это сделано в целях безопасности.
Чтобы выставить необходимую высоту вылета режущего инструмента, нужно разблокировать зубцы на рукоятке, приподняв ее, и уже в таком состоянии производить подъем или опускание. Затем нужное положение фиксируется гайкой-барашком, после чего рукоятку отпускают и зубчатое соединение вновь блокирует пильный узел.
Цельный стальной вал
Ножевой вал – это один из ключевых узлов данного изделия.
Он полностью выполнен из стали в отличии от аналогов со стальным центральным валом и барабаном из алюминия.
Такая конструкция позволила увеличить срок службы узла, уменьшить уровень шума и снизить нагрузку. На валу установлено два ножа, которые крепятся пятью винтами М6.
Шкалы
На станке предусмотрено девять шкал. Шкалы параллельного и углового упоров и глубины строгания имеет возможность точной подстройки.
Комплект поставки:
| Станок деревообрабатывающий, многофункциональный | 1 |
| Ограждение пильного диска и дисковой фрезы с расклинивающим ножом | 1 |
| Линейка комбинированная | 1 |
| Винт-барашек | 3 |
| Держатель вертикальный | 1 |
| Скоба вертикального держателя | 1 |
| Ключ кольцевой | 1 |
| Ключ рожковый | 1 |
| Ограждение ножевого вала | 1 |
| Кронштейн ограждения ножевого вала | 1 |
| Стол фрезерный | 1 |
| Упор | 1 |
| Ограждение фрезы концевой* | 1 |
| Вкладыш для фрезерования | 1 |
| Кожух* | 1 |
| Толкатель | 1 |
| Диск пильный 250?3,2/1,8?30мм 24Т ** | 1 |
| Нож строгальный 230?2?20 мм** | 2 |
| Фреза дисковая, 125 мм* | 1 |
| Фреза концевая, 10 мм* | 1 |
| Патрон сверлильный 13-М12?1,25 | 1 |
| Ключ шестигранный 3 мм | 1 |
| Ключ шестигранный 4 мм | 1 |
| Комплект крепежных изделий** | 1 |
| Руководство по эксплуатации | 1 |
| Комплект средств индивидуальной защиты* | 1 |
