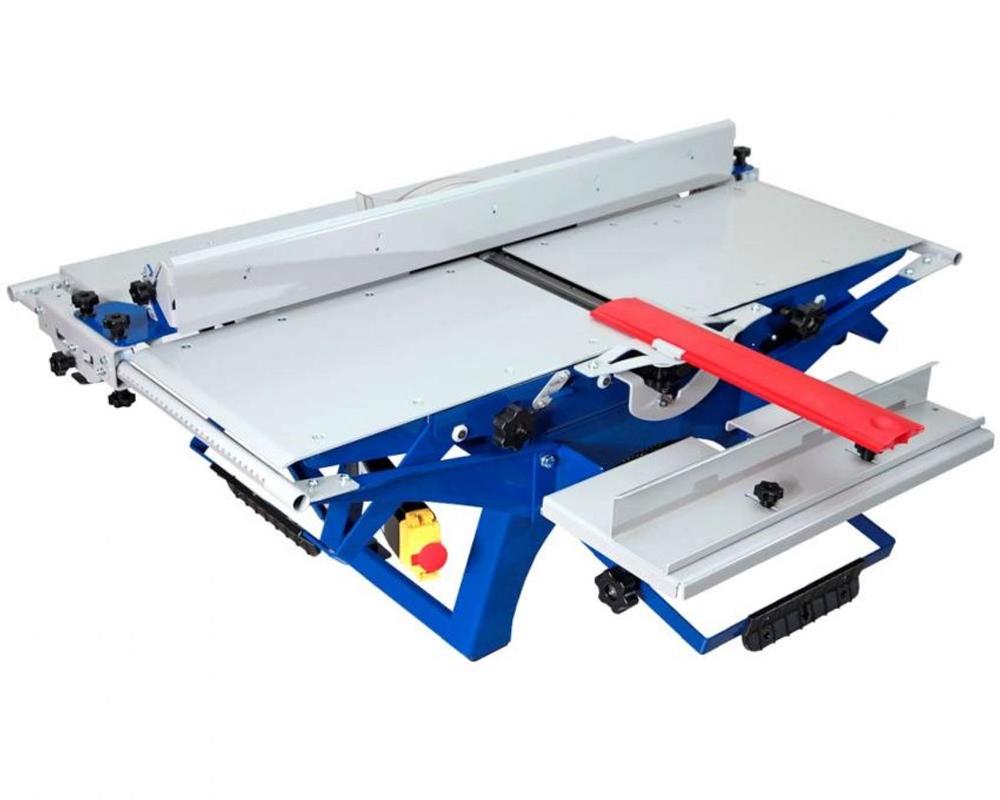

Многофункциональный станок по дереву Belmash SDM-2500M

Станок оснащен обновленной комбинированной линейкой, которая включает в себя параллельный и угловой упоры. Все шкалы на неё нанесены струйным способом с последующим лазерным отверждением.

Режущий инструмент: номинальный диаметр пильного диска составляет 315 мм, так же возможно фрезерование дисковыми фрезами диаметром 125 мм и толщиной до 10 мм, в патрон устанавливаются концевые сверла и фрезы с диаметром хвостовика не более 12 мм. Установлен стальной цельный вал с двумя режущими ножами длиной 270 мм.

Основные функции станка:

• строгание (фугование) по пласти или кромкам;
• строгание (фугование) под углом (по ребрам);
• распиловку вдоль и поперек волокон;
• распиловку вдоль волокон под углом с помощью комбинированной линейки;
• распиловку поперек волокон под углом с помощью поворотного кронштейна;
• фрезерование дисковыми фрезами;
• фрезерование концевыми фрезами, сверление.

Станок оснащен параллельным упором. Его используют как при пилении (с обеих сторон режущего инструмента), так и при строгании.

Установка проста: на одной стороне упора находится зацеп, на второй – фиксатор.

Направляющая упора выполнена из алюминиевого профиля. Заготовку можно выставить под углом в диапазоне 0-45°.

Обновленные направляющие параллельного упора имеют квадратное сечение. Расположены по бокам от рабочих столов.

Их новый формат позволил существенно упростить конструкцию опор и облегчить установку упора, а также дала возможность использовать регулируемые шкалы.

При ослаблении ручки-фиксатора пильного диска режущий инструмент не меняет свое положение. Это сделано в целях безопасности.

Чтобы выставить необходимую высоту вылета режущего инструмента, нужно разблокировать зубцы на рукоятке, приподняв ее, и уже в таком состоянии производить подъем или опускание. Затем нужное положение фиксируется гайкой-барашком, после чего рукоятку отпускают и зубчатое соединение вновь блокирует пильный узел.

Ножевой вал – это один из ключевых узлов данного изделия.

Он полностью выполнен из стали в отличии от аналогов со стальным центральным валом и барабаном из алюминия.

Такая конструкция позволила увеличить срок службы узла, уменьшить уровень шума и снизить нагрузку. На валу установлено два ножа, которые крепятся пятью винтами М6.

На станок установлен асинхронный двигатель мощностью 2,5 кВт с интегрированным токовым предохранителем. Тепловое реле прекращает электропитание станка при его перегрузке.

Конструкция приспособления для поперечной распиловки претерпела кардинальные изменения.

Во-первых, в пильном столе появился паз для установки углового упора, что позволяет убрать приспособление, когда его использование не требуется.

Так же упор не является источником дополнительного шума.

Во-вторых, упор легко устанавливается и фиксируется под нужным углом (-45…+45°).

На станке предусмотрено девять шкал. Шкалы параллельного и углового упоров и глубины строгания имеет возможность точной подстройки.
