Настольная паяльная печь TB680 была разработана компанией Torch. TB680 подходит для средних и малых фирм, и других компаний, занимающихся производством электроники. Это настольный тип печи, занимающая мало места, объединяющая в себе энергосбережение и высокую эффективность. Проста в освоении и эксплуатации.
Распыление флюса:
Части распылителя флюса состоят из воздушного насоса, воздушной трубки, штифтового клапана, фильтра, пенной трубки и ванны для флюса.
Блок подогрева:
Прогрев печатных плат осуществляется при температуре 70-90?.
Блок пайки:
Пайка осуществляется с помощью ванны для флюса, нагревательного щита, волновым насосом и оловом.Припой разделен на верхний и нижний уровни , нижний для высокого давления, верхний для низкого давления. Жидкий припой на уровне высокого давления, приводимый в движение волновым насосом,циркулирует , а затем,проходя регулятор, он переливается, образуя волну, и из-за силы тяжести попадает в слой низкого давления.
Блок управления:
С помощью модульной структуры можно регулировать и контролировать скорость передачи, температуру припоя, время предварительного нагрева и другие.
Вентиляционный блок
Он состоит из крышки, воздушного вентилятора, воздушной крышки и воздушной трубки. Все газы, образующиеся при пайке, будут удалены.
Блок конвекции:
Состоит из цепи, рельса, привода и поддона. Печатная плата будет отправлена в блок нанесения флюса,затем в блок предварительного нагрева и пайки блоком конвекции.

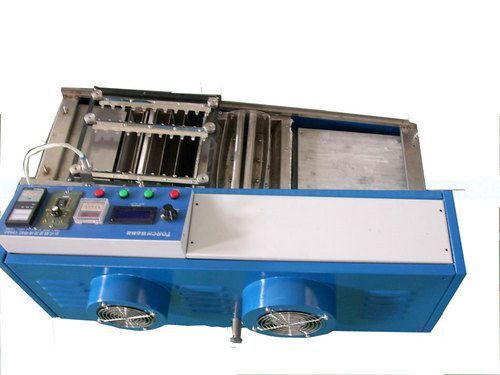

Крепления для печатной платы:
 |  |

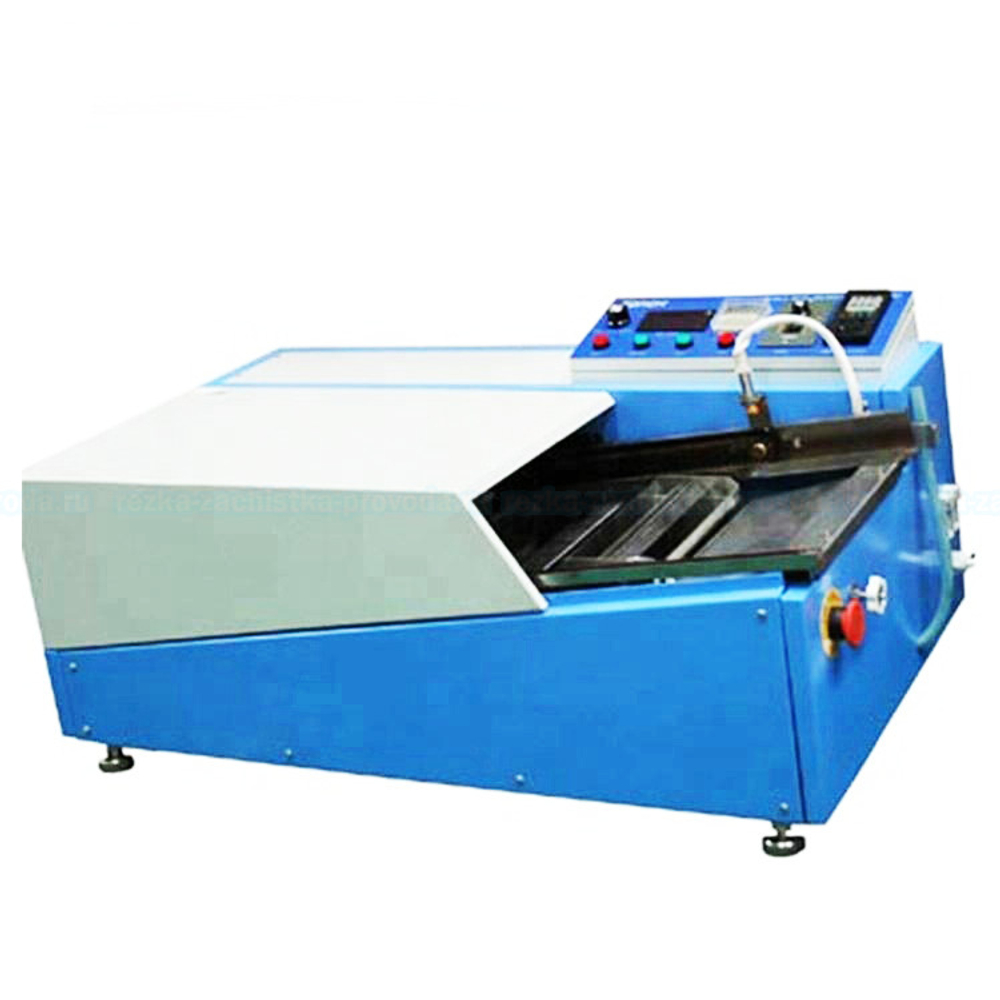

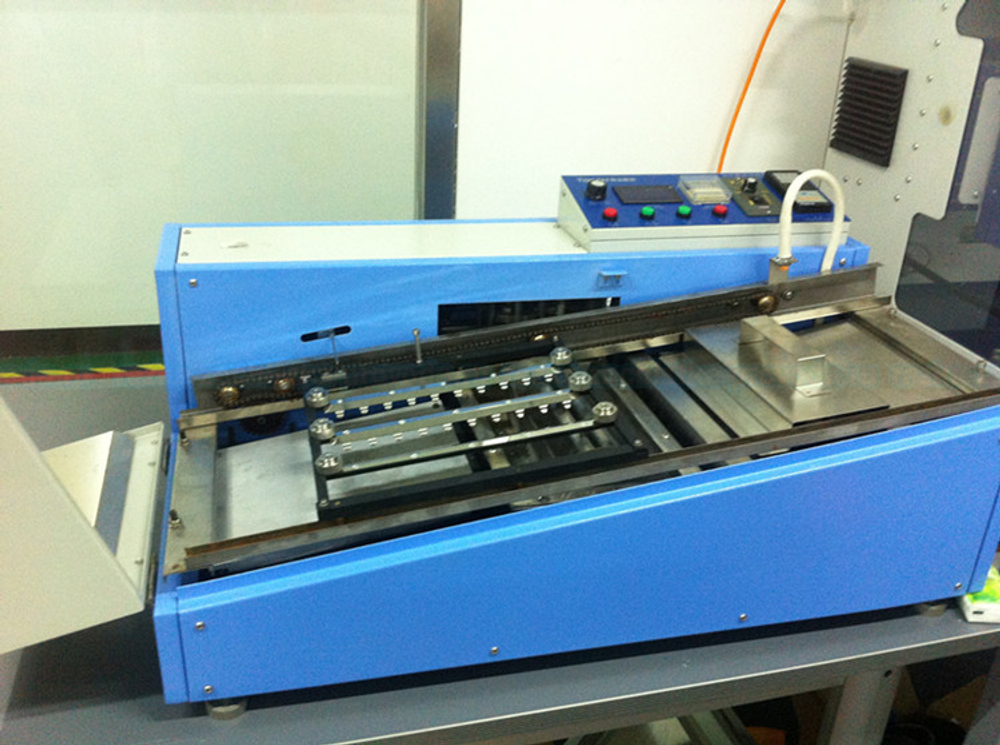

Общий вид:
