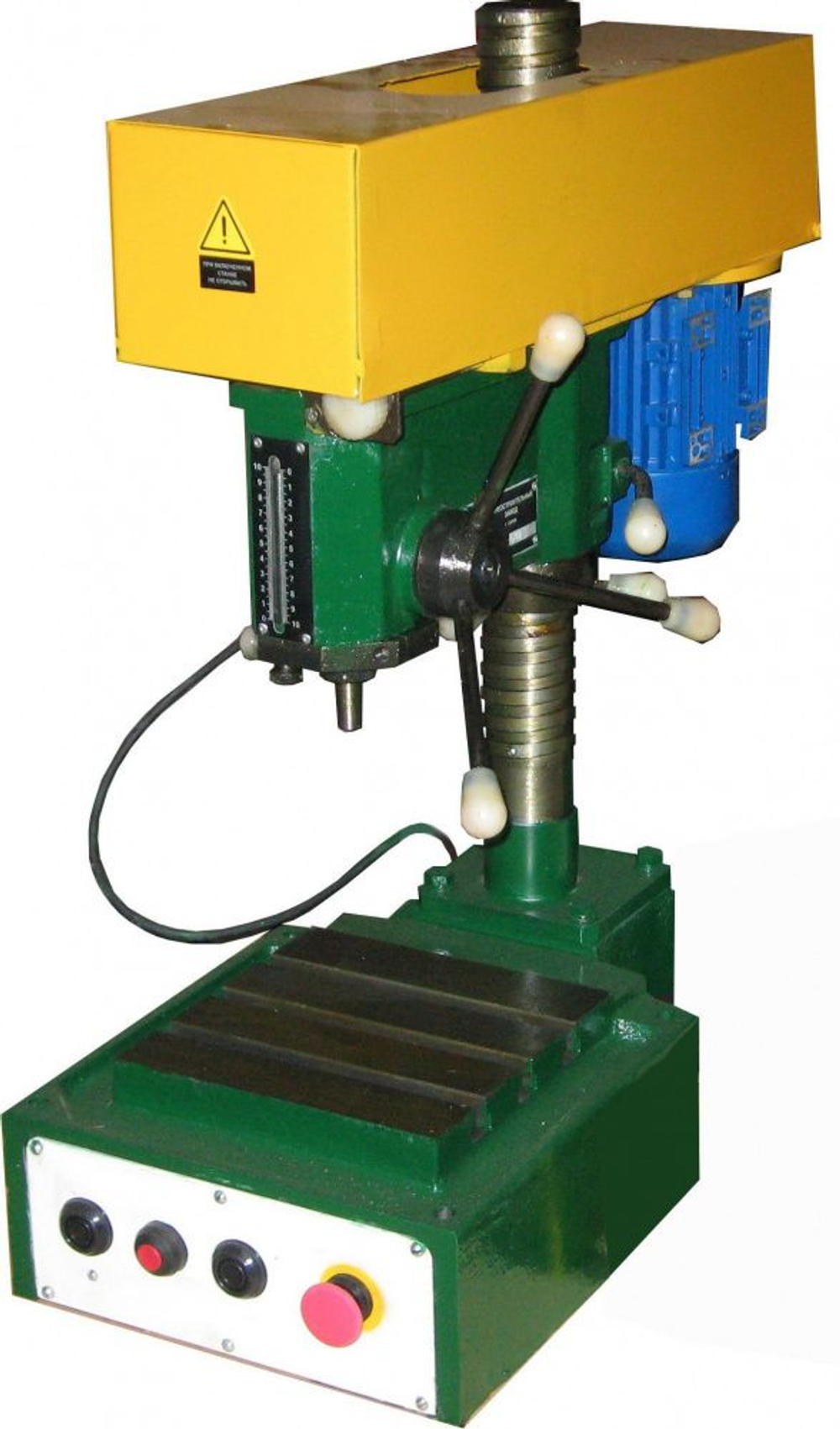

Настольный сверлильный станок КСЗ 2М116

1. УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ

1. Необходимо соблюдать все общие правила техники безопасности при работе на металлорежущих станках. Безопасность труда на станке модели 2М116 обеспечивается соответствием его требованиям ГОСТ 12.2.009-99, ГОСТ Р ЕН 12717-2006, ГОСТ РМЭК60204.1-99, а также следующим, конкретизированным для указанной модели требованиям.

2. Ременная передача привода главного движения снабжена сплошным откидным кожухом, предохраняющим от травмирования при работе. Работа с откинутым кожухом запрещается.

3. Наружные торцы шкивов привода главного движения окрашиваются в желтый цвет.

4. На крышке кожуха привода главного движения предусмотрен предупреждающий знак опасности по ГОСТ 12.4.026.-76.

5. Станок оснащен устройством, предотвращающим самопроизвольное опускание шпинделя.

6. Имеется винт заземления.

7. На плите, над вводом от сети установлен знак напряжения по ГОСТ 12.4.026-76.

8. Персонал, допущенный к работе и ремонту станка, должен быть соответствующим образом проинструктирован.

9. При подготовке станка к работе проверить: надежность закрепления патрона на конусе шпинделя, закрепления сверла.

10. Требуемое усилие рывка на рукоятках фиксации сверлильной головки и подмоторной плиты в моменты конца зажима или начала разжима не должно превышать 500 Н (50 кгс).

11. Запрещается использовать станок в качестве радиально-сверлильного с разворотом на 60…180.?

1. СОСТАВ СТАНКА

1. Общий вид с обозначением составных частей изображен на рисунке 1.

Рисунок 1 Расположение составных частей станка

1. Перечень основных частей станка приведен в таблице 4.

Таблица 4
