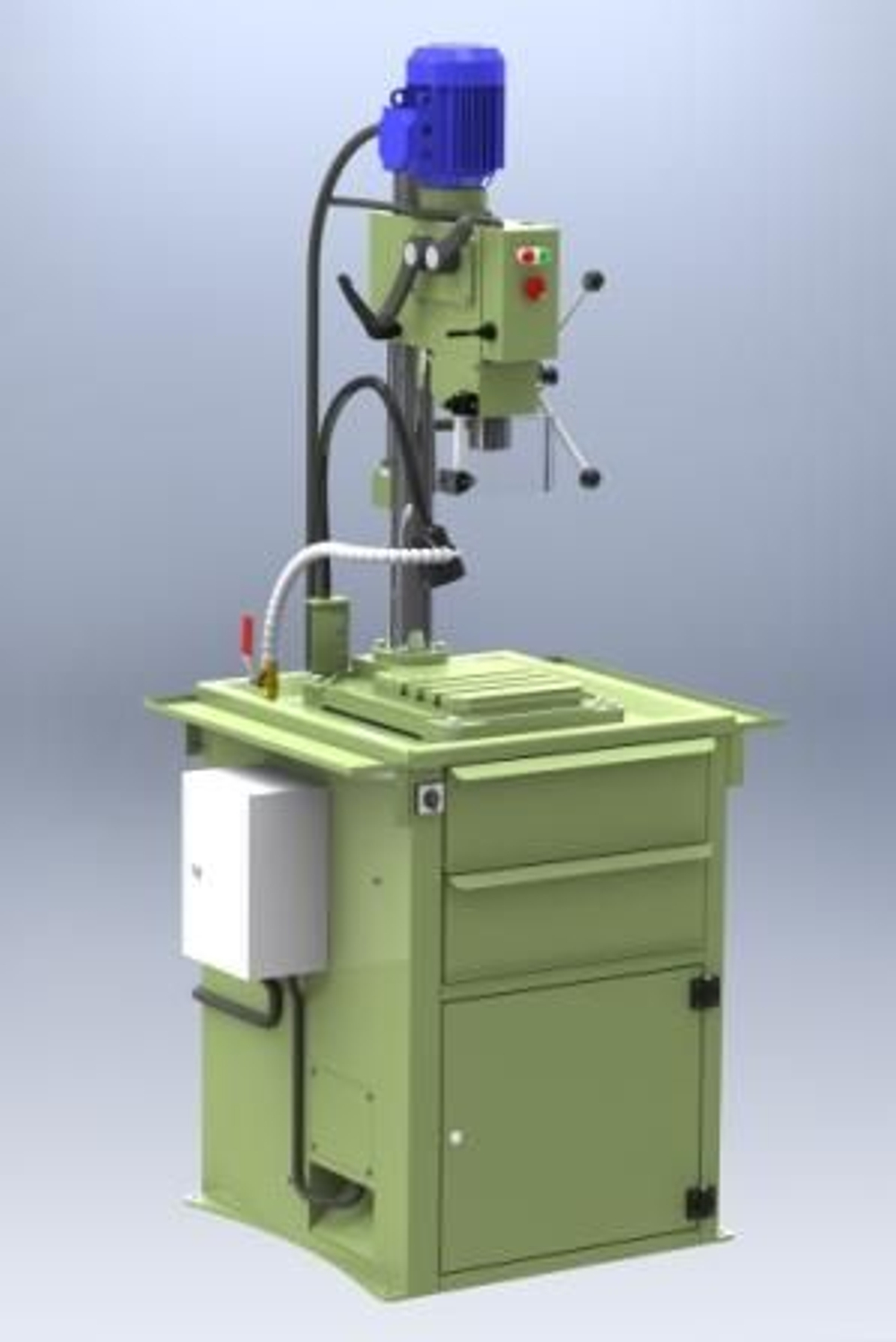

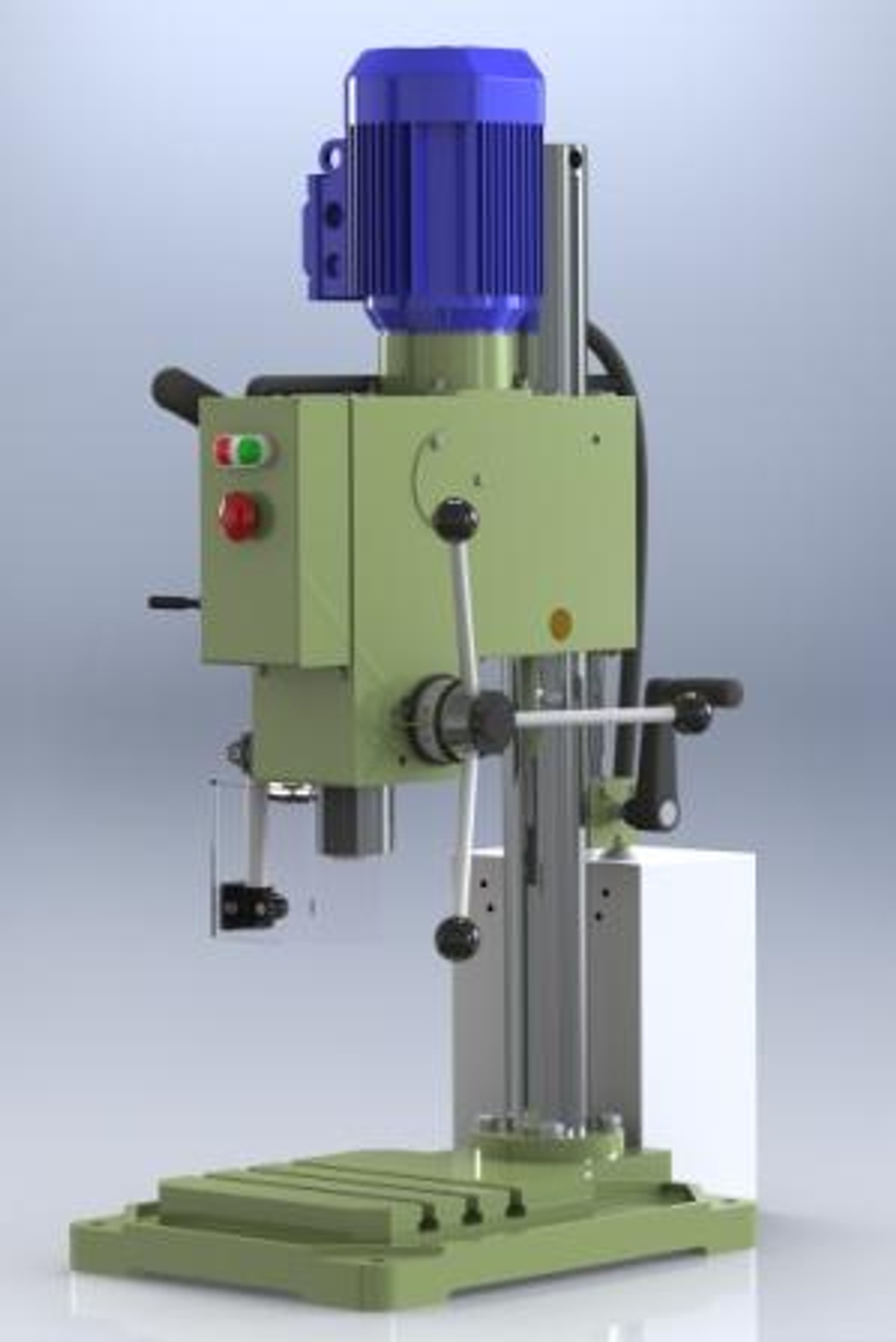

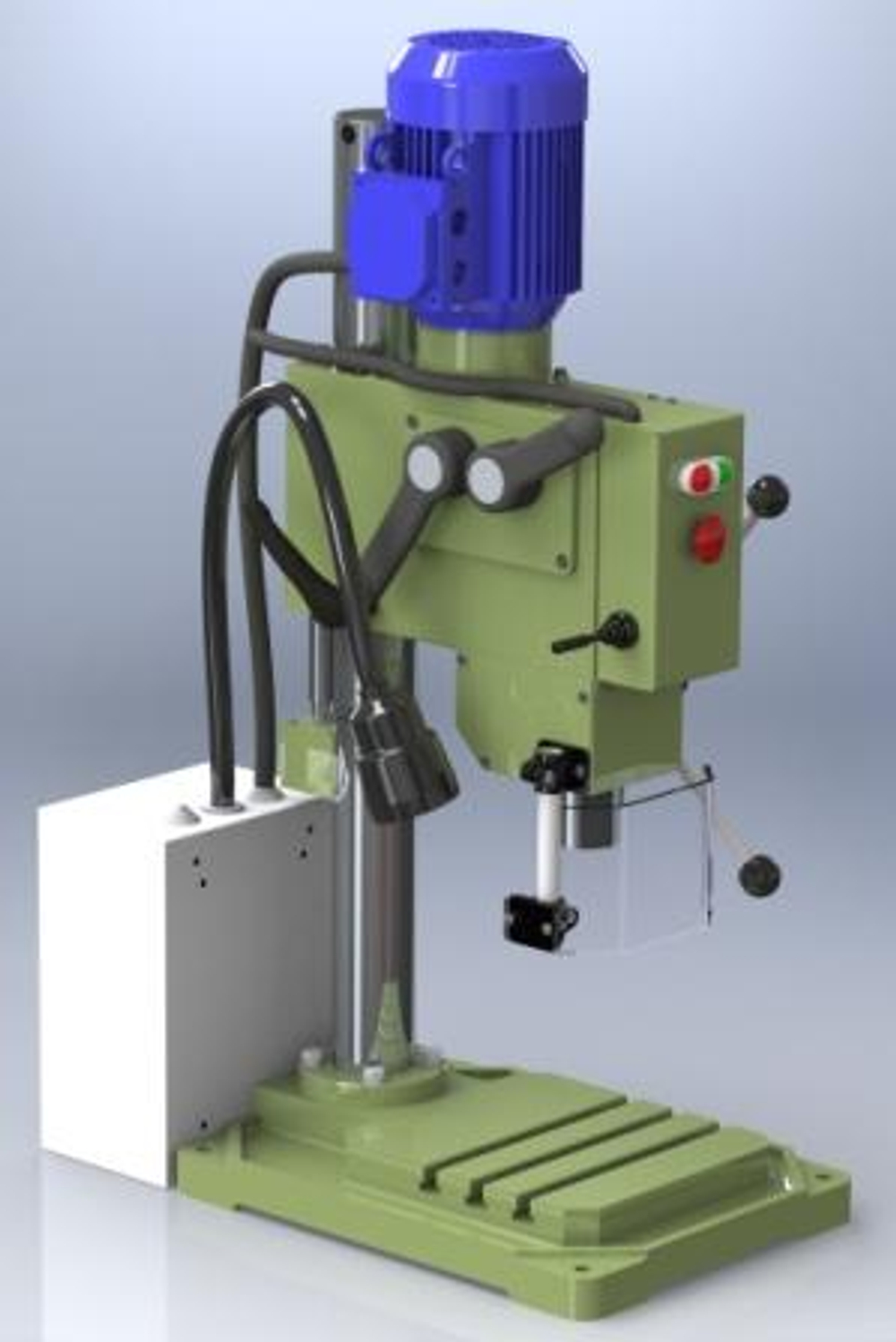

Принцип работы и особенности конструкции станка 2C118
Основное отличие сверлильного настольного станка 2C118 - 6-и ступенчатая коробка сторостей привода шпинделя. Вращение электродвигателя передается на вал шпинделя через муфту и коробку скоростей. Коробка скоростей имеет три вала с закрепленными на них зубчатыми колесами.
Отсчет глубины сверления производится по лимбу рукоятки подачи шпинделя.
Включение, отключение вращения шпинделя и его реверс обеспечивается рукояткой реверса шпинделя.
Шпиндель сверлильного станка
Шпиндель предназначен для передачи вращения инструменту, закрепленному в патроне, который устанавливается на конце шпинделя. Шпиндель монтируется в гильзе на подшипниках качения. Зубчатая рейка гильзы находится в постоянном зацеплении с зубчатым колесом штурвального устройства.
Для предотвращения самопроизвольного опускания шпинделя на валу штурвального устройства закреплена спиральная пружина.
