Управление пневматическим инструментом PRESS-STEEL происходит за счет встроенных в него, пневматических распределителей и клапанов, имеющих элементы, выполненные с высокой точность, поэтому для осуществления надежной работы инструмента, их необходимо защитить от загрязнений и чрезмерной влаги, которая может содержаться в магистралях сжатого воздуха на предприятии. Также, для высокой скорости работы инструмента, важно сохранять диаметр проходного сечения трубок и шлангов, которыми Вы соединяете инструмент с системой магистрали сжатого воздуха.

Установка

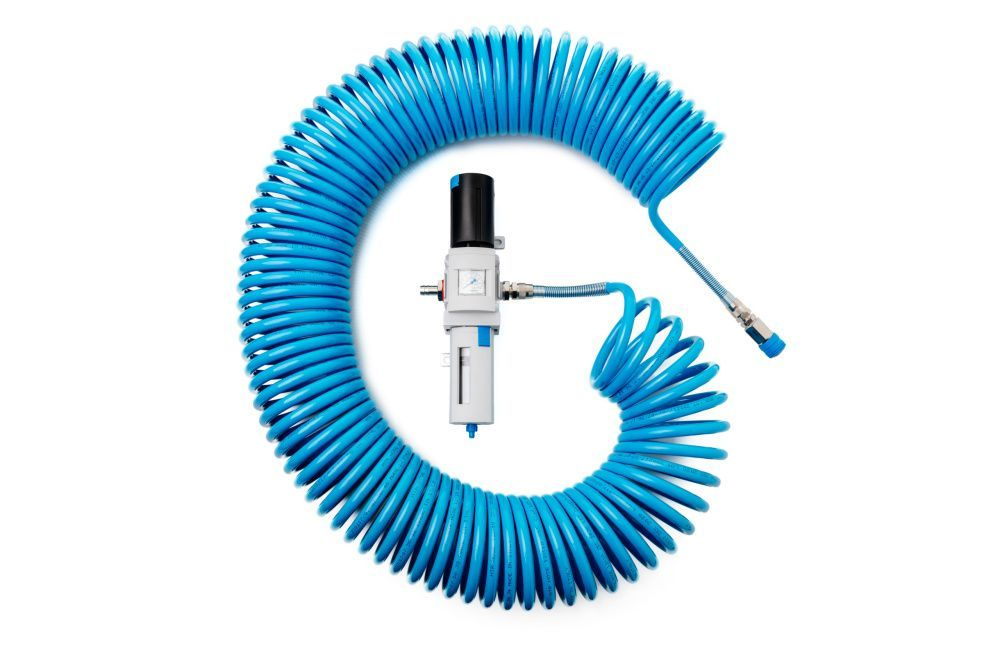

При установке пневмоблока, «стакан» и фильтр-резервуар должны занимать вертикальное положение, отклонение допускается на 5 градусов. Располагайте оборудование так, чтобы всегда оставалось пространство для его обслуживания, а манометр находился в зоне видимости. Закрепить пневмоблок можно непосредственно на трубопроводе, или через отверстия для крепежа, или используя кронштейн.

Влагоотделяющий фильтр

Влагоотделяющий фильтр применяется для очистки сжатого воздуха от твердых частиц, капель влаги и конденсата, содержащихся в пневматических магистралях. Корпус фильтра выполнен из алюминия и прочного пластика, где внутри установлен заменяемый фильтрующий элемент. Примеси и загрязнения, задерживаются в фильтре за счет центробежной и инерционной силы. Капли влаги, устремляясь по спирали за воздушным потоком, выводятся из зоны потока в резервуар. Удаление накопившегося конденсата происходит с помощью коденсатоотводчика приводимого в действие руками.

Редукционный клапан (регулятор давления)

Редукционный клапан с встроенным регулятором давления позволяет настраивать нужное давление сжатого воздуха и поддерживать его на заданном уровне. Выравнивание давления происходит за счет реакции клапана на расход сжатого воздуха и входное давление.
