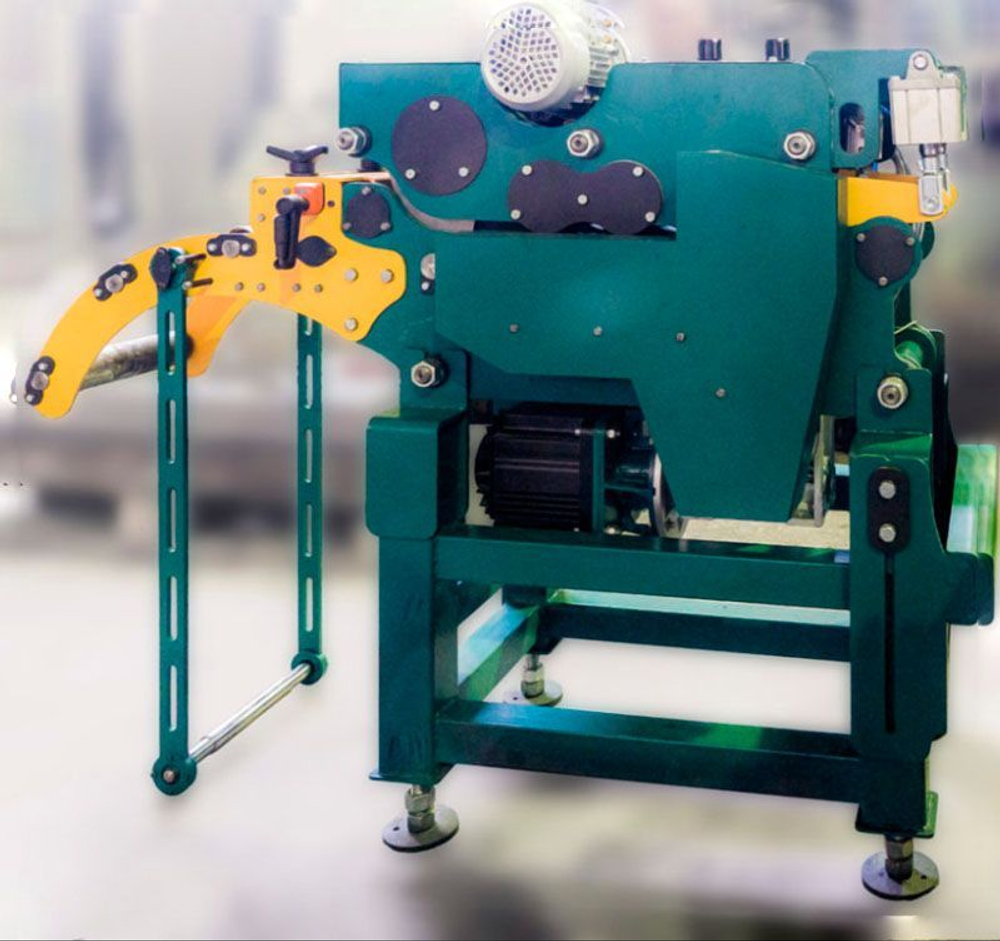

Устройства ППУ (совмещенные правильно-подающие), предназначены для правки и точной подачи с программируемым шагом металлической ленты (рулона) в зону штамповки кузнечно — прессового оборудования. Устройство работает с приводным держателем (разматывателем) рулона
По климатическому исполнению устройство предназначено для эксплуатации в условиях в части воздействия климатических факторов внешней среды нормированных для исполнения УХЛ4.
Устройства для правки и точной подачи рулонной стали шириной до 650 мм. совмещенные, соответствуют требованиям ГОСТ 12.2.017-93 оборудование кузнечно-прессовое общие требования безопасности.
Краткое описание конструкции совмещенного правильно-подающего устройства.
Цифрами на схеме обозначено:
Станина (сварная из труб квадратного сечения). Станина в базовом варианте оснащается винтовыми опорами для регулировке по высоте и кронштейном крепления к прессу. За дополнительную плату (см. дополнительное оснащение) возможна установка узла электро-механической регулировки станины по высоте. В дополнительное оснащение может входить узел с линейными подшипниками, позволяющий отодвинуть правильное устройство от пресса, для освобождения места при обслуживании штампа.
Серводвигатель. Устройства оснащаются серводвигателями фирм «Delta» или «Dorna».
Червячный редуктор. Применен червячный редуктор NMRV 110 габарита (для ППУ160 редуктор 90 габарита). По желанию потребителя устройства могут комплектоваться редукторами с передаточным отношением 10 или 15.
Шестереночный привод валков. Привод нижних валков правящих и обоих подающих шестереночный. Шестерни закаленные и шлифованы имеют минимальный зазор в зацеплении.
Правильные валки. Конструктивно устройство имеет 5 правильных валков диаметром рабочей поверхности 100 мм. Из них 3 нижних приводных и 2 верхних без привода. Рабочая поверхность валков закалена и шлифована.
Подающие валки. Устройство имеет 2 подающих валка диаметром 100 мм. Подающие валки приводные.
Пневмо-рычажный привод сжатия приводных валков. Привод обеспечивает надежное сжатие ленты между приводными валками, усилие сжатия регулируемое в базовом оснащении — ручным регулятором, за дополнительную плату (см. дополнительное оснащение) устройство может быть укомплектовано электронным регулятором и устройством раздельного управления прижимом по сторонам.
Электропривод сжатия правильных валков.
Эксцентриковый привод сжатия правильных валков.
Датчик начального положения правильных валков при раскрытом устройстве.
Устройство слежения за величиной сжатия правильных валков. Устройство позволяет запомнить (и использовать в дальнейшем) величину степени правки в зависимости от толщины ленты. Данные хранятся в контроллере управления в энергонезависимой памяти.
Устройство контроля петли на входе. Устройство оснащено бесконтактным датчиком слежения за петлей, аналоговый выход которого позволяет управлять частотным регулятором скорости вращения разматывающего устройства.
Энкодер. Узел энкодера с измерительным колесом и пневматическим цилиндром прижима, позволяет отслеживать действительное перемещение ленты за каждым шагом подачи.
