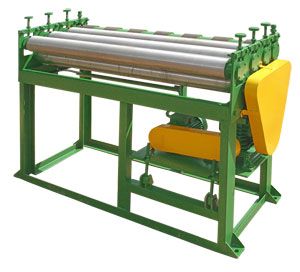

Правильно-подающий станок применяется для размотки и правки рулонной стали; Оснащен 5-ю правильными валами диаметром 104 мм; 3 верхних правильных вала имеют индивидуальные регулировки.
Станок предназначен для размотки и правки ленты из бухты с
последующей подачей ленты на продольную или поперечную резку.
Устройство и принцип работы
4.1. Станок состоит (рис.1) из рамы 1, привода 2, протяжных
роликов 3, правильных роликов 4 и цепной передачи 5, стола
подачи 6
4.2. Привод 2 состоит из электродвигателя N-1.5 кВт 1000 об/мин.,
ременной передачи и редуктора Ч-80-50
4.3. Лента из бухты заправляется между правильными роликами в
протяжные ролики.
4.4. Поджим протяжных роликов производится поджимными
винтами 7.
4.5. Регулировка правильных роликов обеспечивается винтами 8.
5. Указание мер безопасности
5.1. При обслуживании и эксплуатации станка необходимо
руководствоваться прилагаемой инструкцией.
5.2. Станок должен быть надежно заземлен.
5.3. Чистить и обтирать станок разрешается лишь после полной
остановки.
5.4. Систематически следить за техническим состоянием станка.
5.5. Запрещается приближение рук в зону вращающихся роликов.
5.6. Запрещается допускать рабочего к станку, не ознакомив его с
правилами техники безопасности и инструкцией по обслуживанию
станка.
6. Подготовка к работе и порядок работы.
6.1. Станок закрепить на анкерные болты.
6.2. Станок заземлить.
6.3. Станок подключить к распределительному щиту.
6.4. Перед началом работы произвести внешний осмотр станка.
6.5. Заправить ленту в станок.
6.6. Включить станок.
Техническое обслуживание
7.1. Ежедневно перед работой проверять состояние подвижных
частей станка, при необходимости произвести смазку солидолом
ГОСТ 1033-79 трущихся поверхностей деталей.
7.2. Проверить надежность заземления.
7.3. Периодически проверять состояние ремня. При необходимости
произвести натяжку ремня или его замену.
7.4. Обслуживание редуктора производить согласно приложения.
