Описание

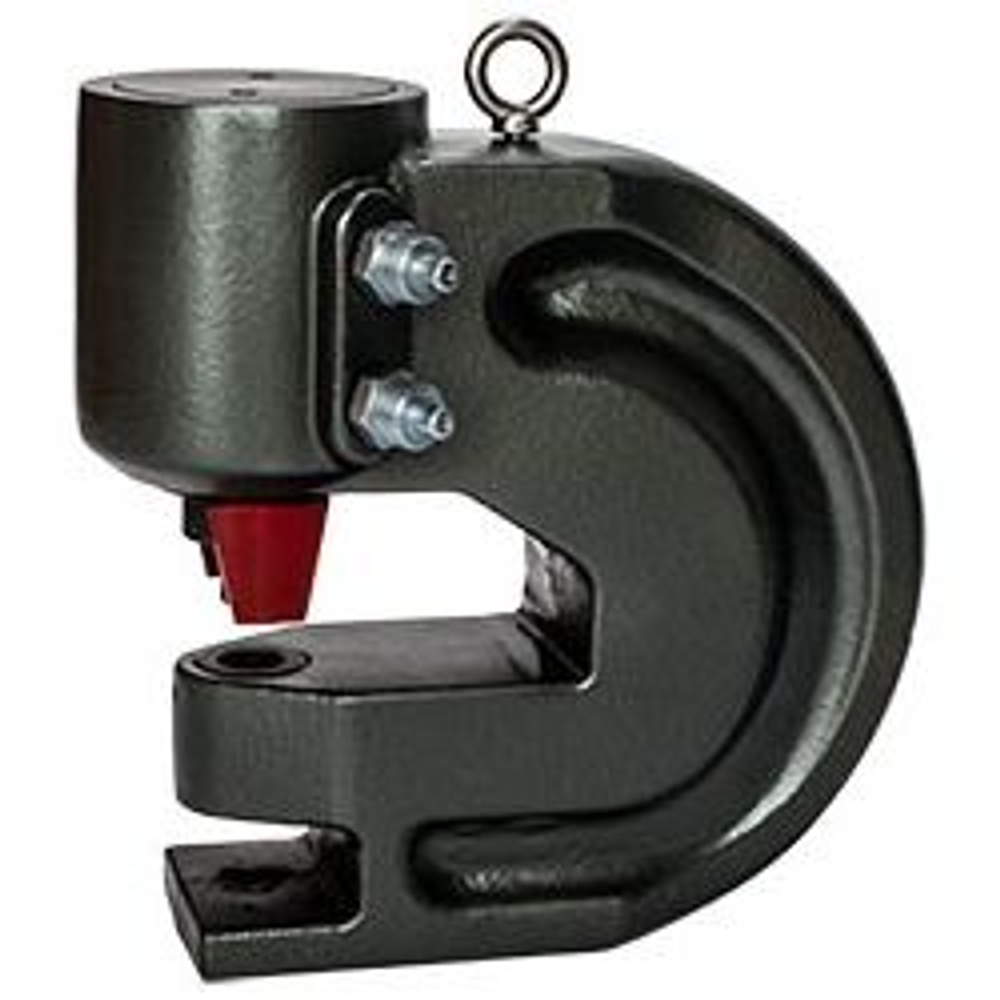

Пресс-перфоратор ППГ-50Н с выносным насосом (насос в комплект не входит) предназначен для прошивки отверстий в электротехнических медных и алюминиевых шинах, стальных балках и листах. В качестве привода можно использовать любой ручной или электрический гидравлический насос двустороннего действия с рабочим давлением 70 МПа и объемом бака более 0.7л.
3.РАБОТА
3.1. Извлечь пресс-перфоратор из ящика. Внимательно проверить перфоратор и его комплектующие на отсутствие повреждений.
3.2. Подключить рукава высокого давления насоса к перфоратору с помощью БРС.
3.3. Проверить работу перфоратора на холостом ходу. Для этого переключить распределитель на гидравлической станции или насосе в положение «выдвижения штока». Создать давление в гидросистеме либо кнопкой «ПУСК» на станции, либо рукояткой на насосе. После полного выдвижения штока, переключить распределитель на маслостанции в положение «возврат штока». После полного возврата штока, выключить насос.
3.4. Установить необходимые по диаметру пуансон и матрицу, прочно закрепив их на станине и рабочем поршне перфоратора. Расположить заготовку в рабочей зоне. Настроить упоры по толщине заготовки и произвести перфорацию, нагнетая давление в системе. После того, как заготовка будет прошита, переключите распределитель маслостанции для возврата штока в исходное положение.
При перфорации тонких или узких шин и стальных полос, во время возврата штока, следует поместить между шиной и упорами перфоратора скобу, идущую в комплекте. Это требуется для предотвращения деформации заготовки и заклинивания пуансона.
При возврате штока также следует не допускать перекоса (наклона) заготовки, т.к. это может привести к заклиниванию заготовки на пуансоне или поломке пуансона (особенно пуансонов диаметром менее 13мм).
4.ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
В процессе эксплуатации может появиться необходимость заточки матрицы или пуансона.
Следите за состоянием масла в насосе.
ХРАНЕНИЕ
Условия хранения для упакованных перфораторов должны соответствовать условиям хранения 3 по ГОСТ 15150. В помещении, где хранится перфоратор, не должно быть среды вызывающей коррозию материалов, из которых он изготовлен.
При длительном хранении необходимо смазать его антикоррозийной смазкой.
