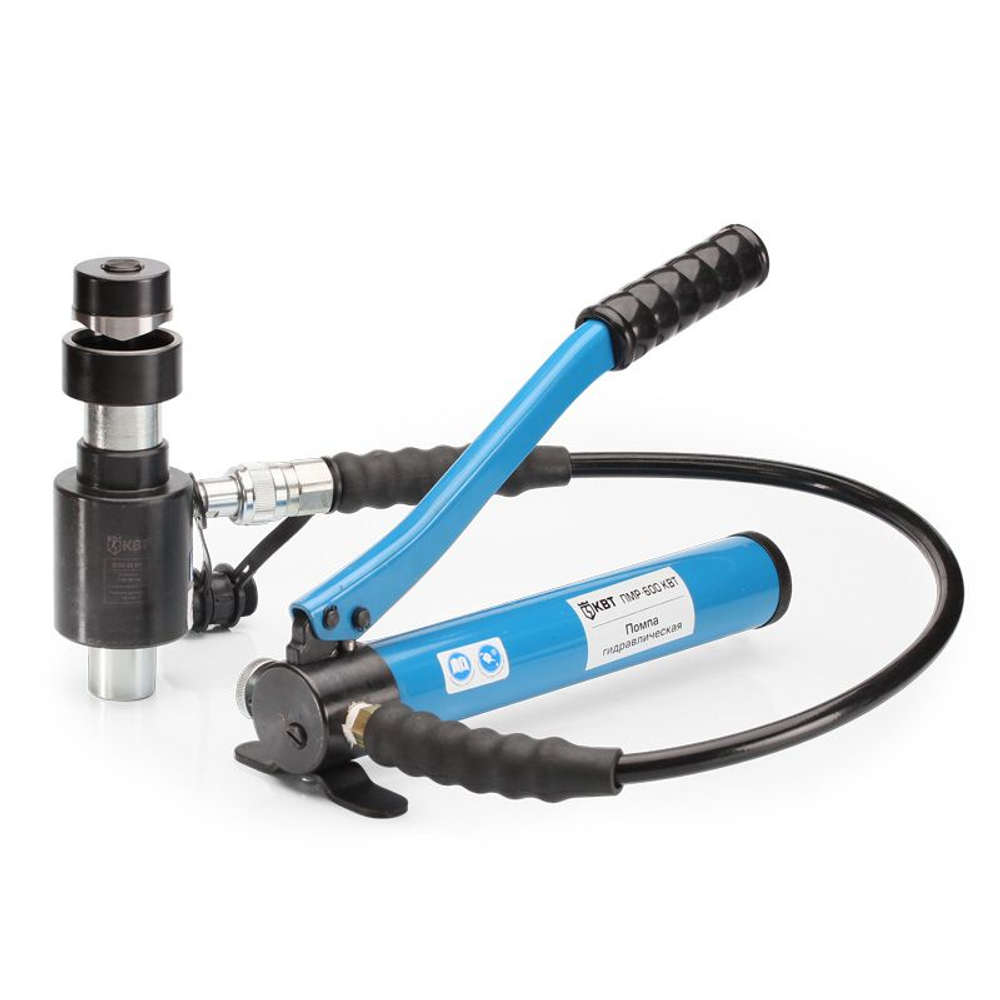

Пресс гидравлический помповый ПГПО-60 КВТ - это гидравлическая помпа ПМР-600 (КВТ), гидравлическая головка ППО-60 КВТ и набор из 8 комплектов сменных матриц.
Модель предназначена для перфорирования листового металла. В комплекте поставляются насадки для получения круглых отверстий. Края получаемых отверстий получаются ровные и неострые.
Область применения
Перфорирования листового металла толщиной до 3 мм, листов из нержавеющей стали толщиной до 1 мм. Для перфорирования необходимо сверление центровочного отверстия диаметром 10 мм. Модель в стандартной поставке комплектуется набором насадок для получения круглых отверстий диаметрами 16,2; 18,6; 20,5; 22,5; 25,4; 28,3; 37,0; 47,0 мм.
Тип головной части
С втягиванием рабочего цилиндра внутрь корпуса. Резьбовое соединение штифта.
Тип насадок в стандартной поставке
Круглые в комплекте со штифтом, сменные
Тип насоса
В комплектацию поставки входит насос ПМР-600
| 1. Просверлить в листе направляющее отверстие диаметром 11 или 22 мм.
| 2. Завинтить шпильку в гидравлическую головку.
| 3. На шпильку установить матрицу.
| 4. Расположить головку с матрицей напротив направляющего отверстия таким образом, чтобы в него вошла шпилька.
|
| 5. Завинтить пуансон на шпильку с противоположной стороны листа.
| 6. Совершая возвратно-поступательные движения рукояткой помпы, пробить отверстие. | 7. Демонтировать пуансон.
| 8. Удалить высечку из матрицы, разобрать гидравлическую головку.
|
Выше отображены чертежи штифтов.
На Рис. 1 отображен штифт соединяющий матрицы для пробивки отверстий размерами 28,3; 37,0; 47,0 мм
На Рис. 2 отображен штифт соединяющий матрицу для пробивки отверстия диаметром 16,2; 18,6; 20,5; 22,5; 25,4 мм.
