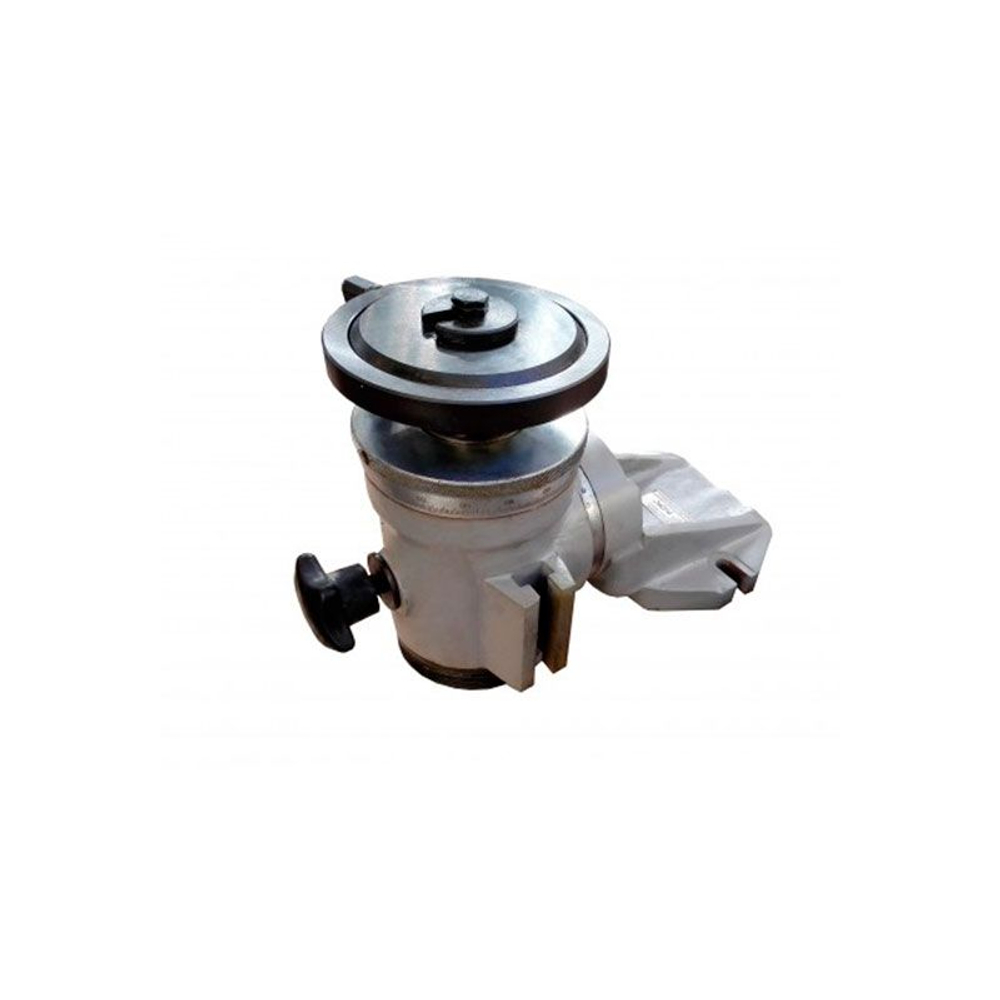

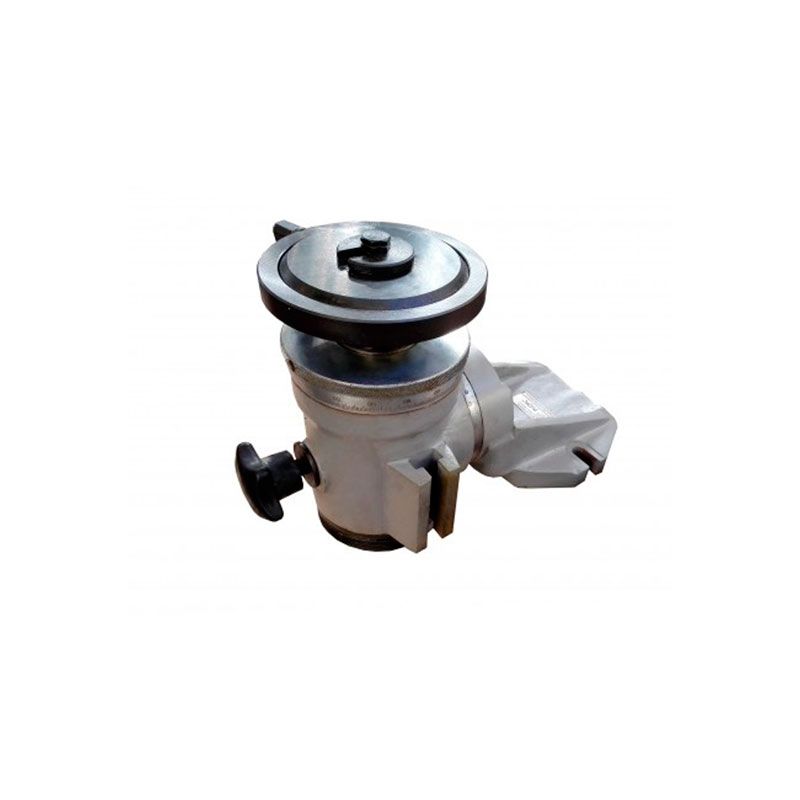

Приспособление для заточки дисковых пил по торцу зубъев ВЗ-318.П56

Приспособление предназначено для заточки дисковых пил по торцу зубьев.

Принцип работы: Установить пилу. Выставить затачиваемую поверхность зуба параллельно продольному перемещению стола поворотом универсальной бабки вокруг горизонтальной оси. Установить ось шпинделя шлифовальной головки так, чтобы она проходила через переднюю поверхность затачиваемого зуба. Подвести упорку до касания с передней поверхностью затачиваемого зуба. Установить ось круга относительно затачиваемой поверхности так, чтобы получить заданный угол на торце зуба. Подача осуществляется вертикальным движением шлифовальной головки.
