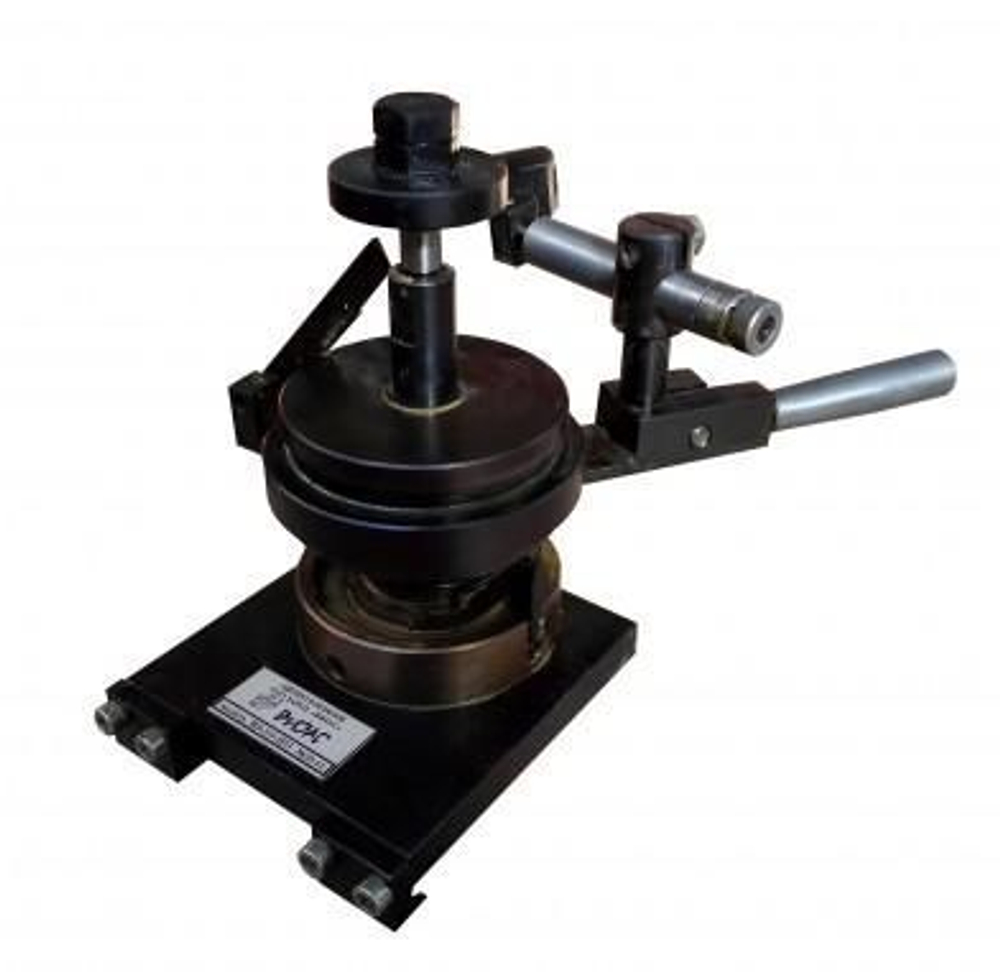

Приспособление для заточки отрезных фрез ВЗ-318.П53

Приспособление для заточки отрезных фрез отдельно по передней и задней поверхности.

Принцип работы: Затачиваемая фреза устанавливается либо на шпиндель, либо на фланцы из комплекта сменных частей. Заточка по передней поверхности: выставляется кромка подающей собачки относительно режущей кромки зуба; рукояткой устанавливается передний угол по шкале; выставляется шаг зуба с помощью подвижного упора; подводится круг до касания с передней поверхностью; подача на оборот фрезы устанавливается поперечным перемещением шлифовальной головки. Заточка по задней поверхности: выставляется кромка подающей собачки относительно режущей кромки зуба; установить задний угол по шкале; выставляется шаг зуба с помощью подвижного упора; подводится круг до касания с задней поверхностью; подача на оборот фрезы устанавливается поперечным перемещением шлифовальной головки.
