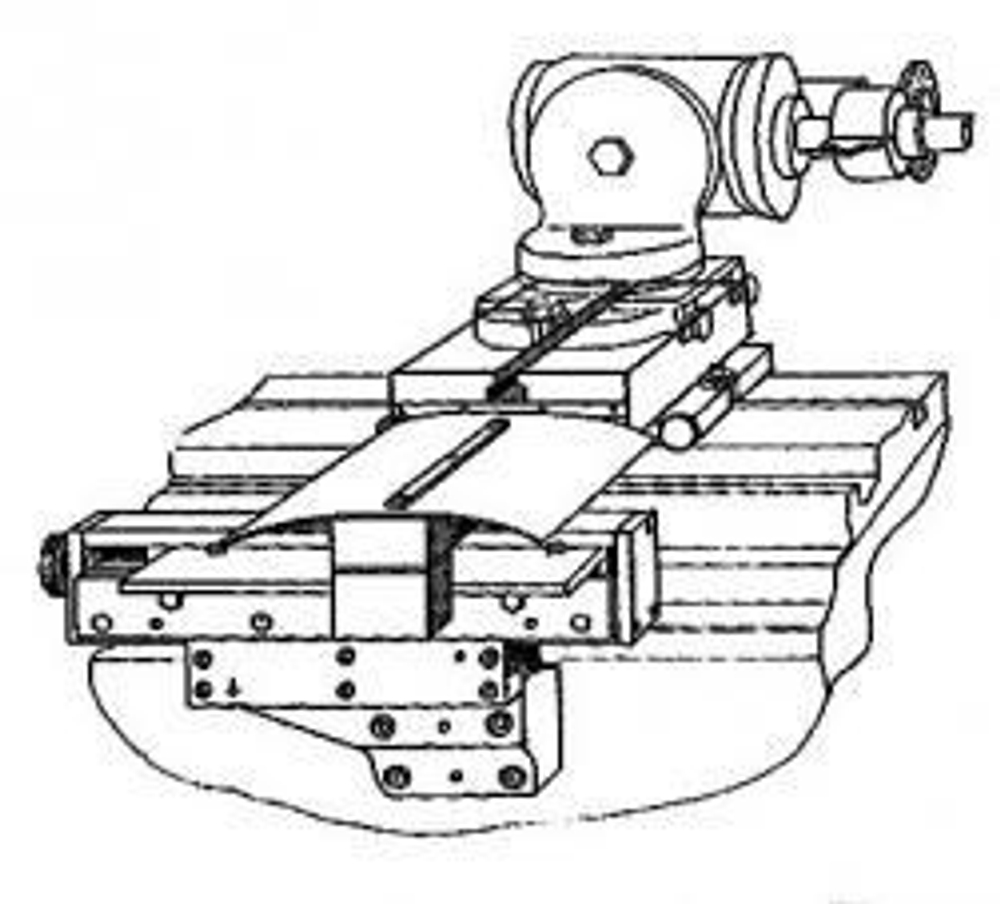

Приспособление для заточки по копиру 3Е642Е.П22-01

Приспособление предназначено для заточки фасонного инструмента по задней поверхности по копиру.

- Приспособление состоит из 2-х частей: носителя копира (крепится к основанию стола) и механизма подачи. Предварительно осуществляется правка шлифовального круга радиусом, равным радиусу обкатного ролика. В универсальную бабку ВЗ-318.П1 (входит в комплект поставки универсально-заточных станков) устанавливается инструмент (на оправке соответствующего диаметра). Добиваются одновременного касания кругом инструмента и роликом копира в характерной точке профиля. Круг подается на инструмент на величину припуска. Инструмент затачивается перемещением стола станка.
