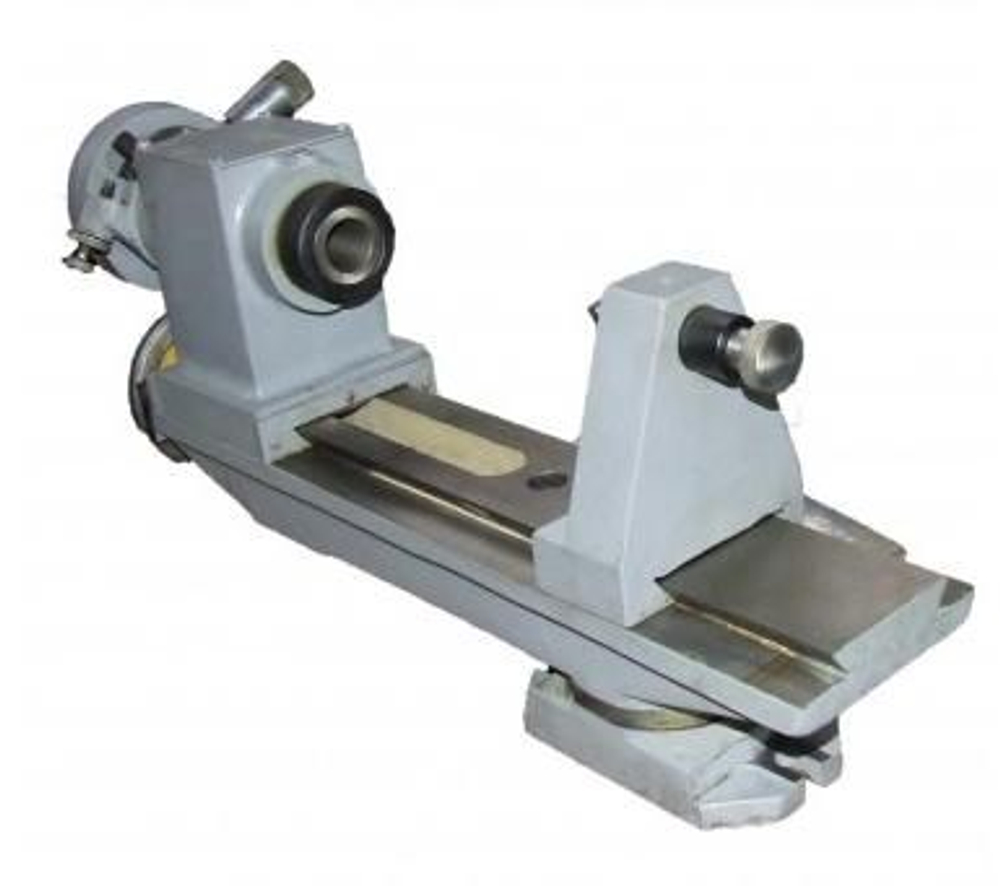

Приспособление для заточки зенкеров и ступенчатых свёрл 3Е642Е.П19

Предназначено для заточки право- и леворежущих зенкеров по задней поверхности на заборном конусе и ступенчатых сверл по задней поверхности на второй ступени методом затылования в осевом направлении. - Спад затылка на затачиваемой поверхности обеспечивается сменным кулачком (изготавливается самостоятельно); Принцип работы: Установить зенкер в шпиндель. Развернуть приспособление на угол соответствующий половине угла заборного конуса (затачиваемая кромка параллельна продольному перемещению стола). Упорами устанавливается угол качания зенкера. Заточка производится торцом чашечного круга. При заточке величина заднего угла зависит от шага винтовой линии кулачка и диаметра затачиваемого инструмента. Деление осуществляется по делительному диску (в комплекте n=2, 3, 4, 6).
