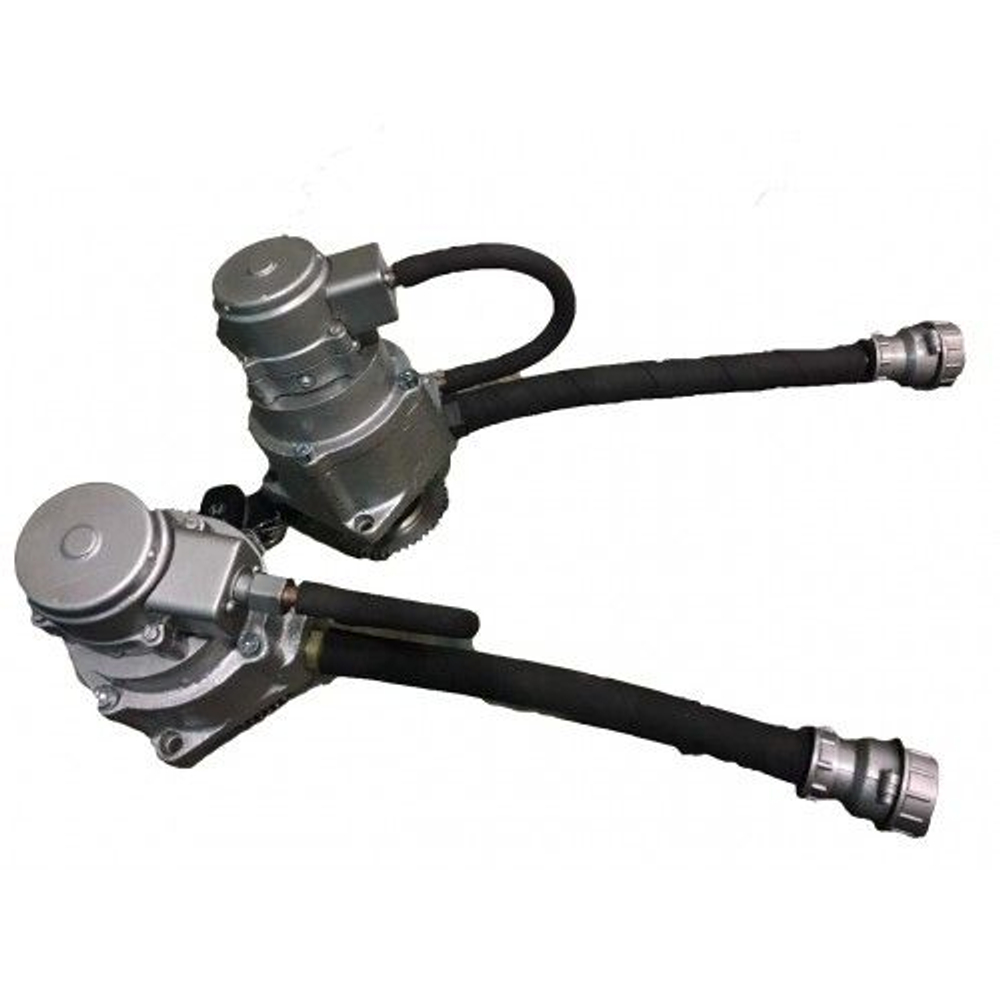

Привод гидропреселектора (комплект) для радиально-сверлильного станка 2Н55.
Краны избиратели гидропреселектора поворачиваются микроэлектродвигателями 1 (рис. 27), установленными на крышках 2 и корпусах 6.
Кран избиратель скоростей приводится во вращение приводом 11, а кран-избиратель подач — приводом 12. Микроэлектродвигатель соединен муфтой 3 с валиком 5, на котором установлена шестерня 8. Последняя входит в зацепление с соответствующей шестерней гидропреселектора. На валике 5 установлен переключатель 8. Для согласования положения контактов переключателя 4 с контактами переключателей, расположенных на пульте у рукояток набора, в установочном кольце 9 выполнены продолговатые пазы, за счет которых возможен небольшой поворот плиты переключателя при ослаблении затяжки винтов 10.
Краны избиратели гидропреселектора поворачиваются микроэлектродвигателями 1 (рис. 27), установленными на крышках 2 и корпусах 6.
Кран избиратель скоростей приводится во вращение приводом 11, а кран-избиратель подач — приводом 12. Микроэлектродвигатель соединен муфтой 3 с валиком 5, на котором установлена шестерня 8. Последняя входит в зацепление с соответствующей шестерней гидропреселектора. На валике 5 установлен переключатель 8. Для согласования положения контактов переключателя 4 с контактами переключателей, расположенных на пульте у рукояток набора, в установочном кольце 9 выполнены продолговатые пазы, за счет которых возможен небольшой поворот плиты переключателя при ослаблении затяжки винтов 10.
