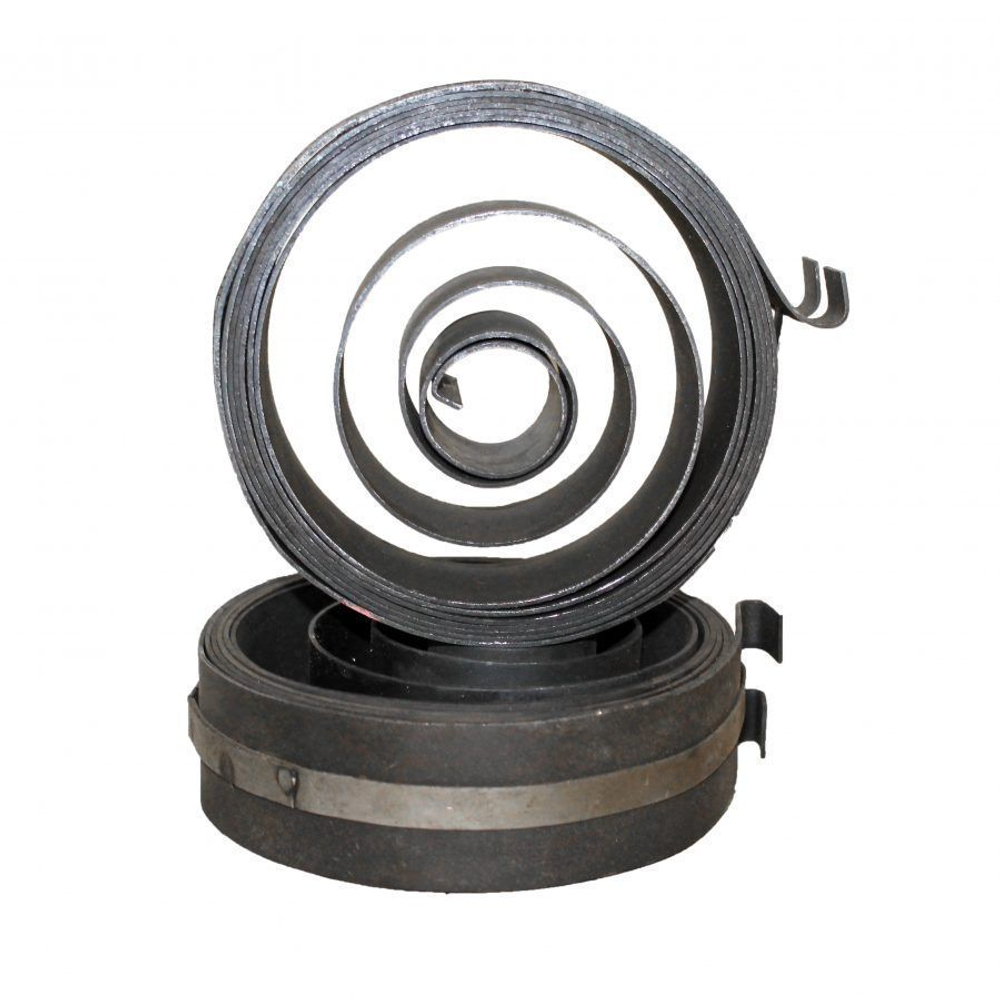

Пружина противовеса шпинделя 2Н55

Пружинный противовес смонтирован в верхней части сверлильной головки с задней ее стороны и служит для уравновешивания всего шпиндельного узла и инструмента. Уравновешивающее усилие создается спиральной ленточной пружиной 1 (рис. 19). Постоянство этого усилия по длине хода шпинделя достигается выполнением по архимедовой спирали поверхности барабана 2, на которую ложится цепь 3. Регулировку натяжения пружины производят вращением червяка 4.
В корпусе 2 со стороны, обращенной к червяку 4, выполнен паз, который позволяет производить регулировку противовеса только при нижнем положении шпинделя. Это уменьшает возможность поломки пружины и обрыва цепи.
По окончании регулировки следует риску на головке червяка 4 совместить с риской на табличке 5, установленной рядом.
Наибольший вес инструмента, уравновешиваемый противовесом при наибольшей допускаемой затяжке, — 15 /сг.
