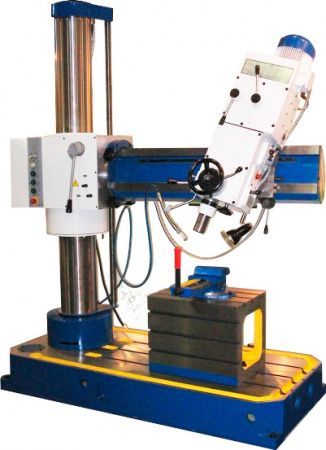

Радиально-сверлильный станок ГС545 - мощный сверлильный станок, который используется для выполнения и обработки глухих и сквозных отверстий в металлических заготовках. В перечень операций, которые выполняются с помощью станка ГС545, входит:
- сверление;
- зенкерование;
- развертывание;
- резьбонарезание;
- рассверливание;
- зенкование.
Мощность станка ГС545 - 3 Квт.
Масса станка ГС545 - 1480 кг.
Габариты станка ГС545 - 1800x925x2260
Конструктивные особенности станка ГС545
Устройство станка радиально-сверлильного ГС545 позволяет перемещать рукав и сверлильную головку вокруг радиальной оси, а также работать с заготовками, размещенными ниже уровня фундаментной плиты. Радиально-сверлильный станок ГС545 оборудован системой СОЖ.
Срок гарантийного обслуживания станка ГС545 - 12 месяцев.
Радиально-сверлильный станок ГС545 успешно применяется в машиностроении, судостроении и др. областях. Станок радиально-сверлильный ГС545 подходит для использования на промышленных, ремонтно-механических предприятиях, в частных мастерских в условиях средней и высокой рабочей нагрузки.
Основными узлами радиально-сверлильных станков являются:
- фундаментная плита
- колонна
- траверса (рукав)
- механизм перемещения и зажима рукава на колонне
- механизм перемещения и зажима шпиндельной головки на рукаве
- шпиндельная головка
- поворачивать сверлильную головку и рукав вокруг своих осей на 360°
- производить обработку отверстий в любой пространственной ориентации
- вести обработку отверстий, расположенных ниже уровня «пола»
- производить обработку отверстий в ограниченном пространстве
- станок является "переносным", для переноса имеется рым-болт. Выставка станка относительно обрабатываемой поверхности осуществляется при помощи приставных винтовых опор. При стационарной установке винтовые опоры снимаются. станок устанавливается на фундаменте и закрепляется болтами М16 (4 шт.).
ГС545 Расположение составных частей радиально-сверлильного станка
Расположение составных частей радиально-сверлильного станка ГС-545
Перечень составных частей радиально сверлильного станка ГС-545
- I - 545.0100.000 - Основание
- II - 545.0200.000 - Колонна
- III - 545.1800.000 - Электрооборудование
- IV - 545.0400.000 - Корпус
- V - 545.0700.000 - Рукав
- VI - 545.1000.000 - Сверлильная головка
- VII — Светильник
- VIII - 544.1200.000 - Охлаждение
Перечень органов управления радиально сверлильного станка ГС-545
- Толкатель конечного выключателя "ВВЕРХ"
- Рукоятка зажима-разжима корпуса на колонне
- Рукоятки переключения скоростей шпинделя
- Рукоятки переключения скоростей шпинделя
- Рукоятка переключения механической подачи шпинделя
- Хвостовик ручного поворота сверлильной головки
- Рукоятка зажима-разжима каретки
- Рукоятка включения вращения и реверса шпинделя
- Маховик точной подачи шпинделя вручную
- Маховик перемещения сверлильной головки по направляющей рукава
- Рукоятки включения механической или ручной подачи шпинделя
- Кнопка включения упора лимба
- Рукоятка Фиксации лимба
- Кнопка блокировки выбивного устройства
- Хвостовик ручного поворота рукава
- Хвостовик ручного перемещения рукава по колонне
- Толкатель конечного выключателя "ВНИЗ"
- Кнопка "АВАРИЙНЫЙ СТОП"
- Кнопка включения перемещения рукава "ВНИЗ"
- Кнопка включения перемещения рукава "ВВЕРХ"
- Кнопка "ВКЛЮЧЕНИЕ ЭЛЕКТРОСХЕМЫ"
- Рукоятка вводного выключателя
- Место подвода электропитания
- Узел заземления
- Выключатель подачи СОЖ
- Сигнальная лампочка
ГС545 Кинематическая схема радиально-сверлильного станка
ГС545 Электрооборудование и электрическая схема радиально-сверлильного станка
ГС545 Подключение станка
При подключении станка необходимо убедиться в соответствии напряжения и частоты питающей сети электрическим параметрам станка, указанным в таблице, находящейся на двери электрошкафа.
Ввод проводов заземления и электропитания производится через: концевое соединение, установленное на левой боковой стенке злектрошкафа поз.23 (Рис.2) (вид со стороны электрошкафа). Подключение станка к питающей сети выполнить медным проводом сечением 1,5мм.
В случае необходимости выполнения заземления станка стальной шиной используется специальный болт, расположенный ниже вводного концевого соединения поз.24 (Рис.2).
