Описание

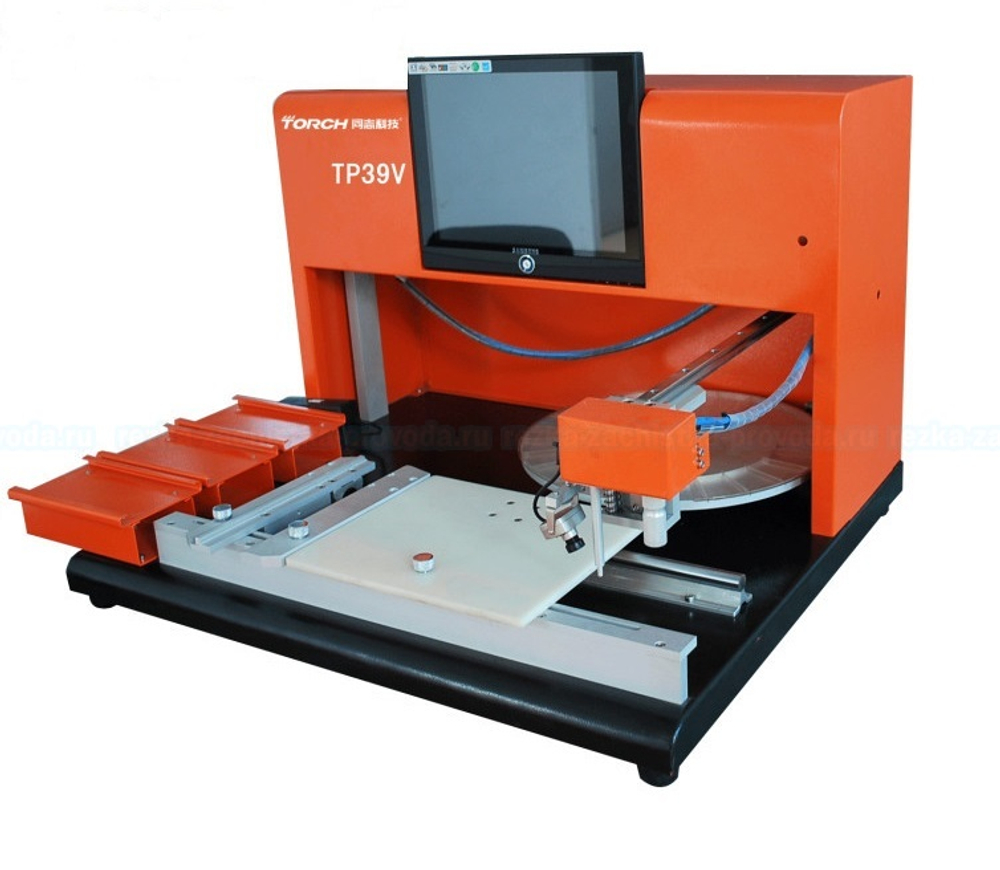

Дисковый питатель может установить 24 вида компонента, а ленточный может установить 15 видов компонента.Оператор может двинуть головку к верхней части компонента, компонент будет захвачен воздухом автоматически, а затем перейти к контактной площадке печатной платы.
TP39V включает в себя шесть частей:

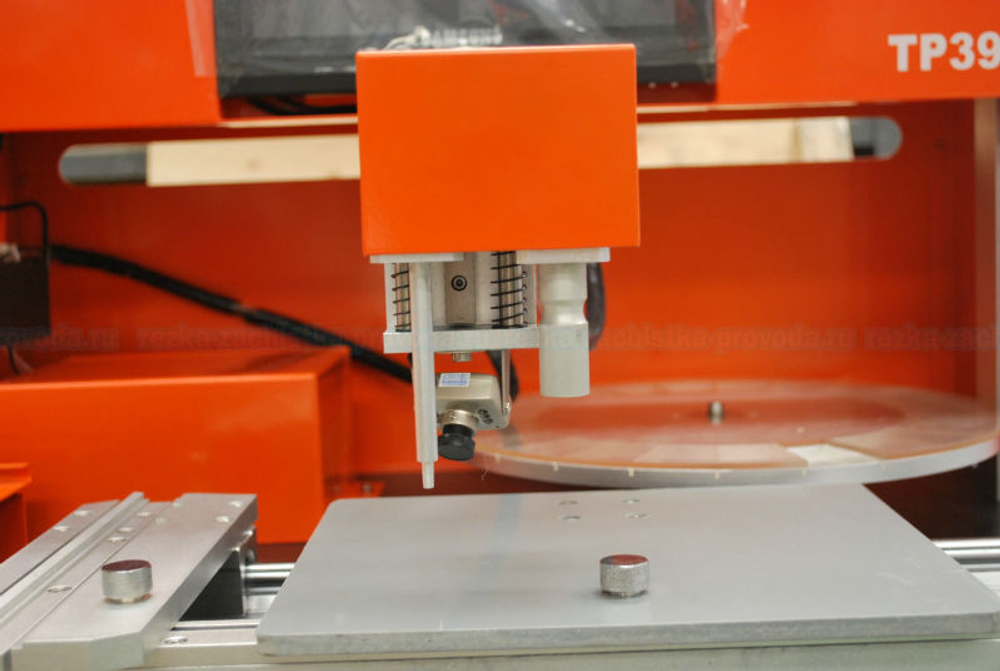

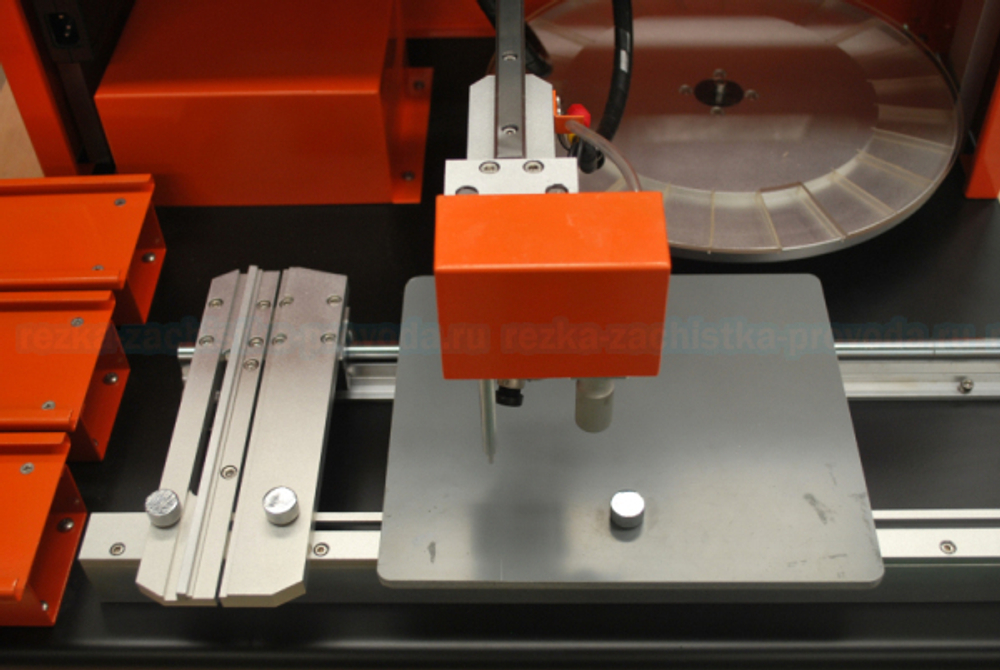

- Монтажная головка
- Платформа положения печатной платы
- Система наблюдения
- Направляющая система управления
- Вакуумный насос
- Система подачи компонентов
Технические характеристики:
- TP39V имеет функцию свободного движения.Монтажная головка может перемещаться по оси X (ровно) на 540 мм, ось Y на 375 мм.
- Ножка для компонента и накладка для печатной платы могут отображать изображение на 12-дюймовом ЖК-дисплее, вы можете получить точный монтаж для QFP, QFN, PLCC и т. д.
- Монтажная головка может перемещаться по оси Z (вверх и вниз) на 60 мм для подтверждения высокой точности.
- Монтажная головка может свободно вращаться на 360°.
- Максимальный размер печати: 260 × 280 мм.
- Питатель может вращаться в двух направлениях.
- Скорость монтажа: 300-600 шт/ч.
- Вес около 42 кг.
- Размер: 710 мм х 610 мм х 475 мм.
