Применение
Вальцы ручные применяются на предприятиях любого размера.
При вращении приводной рукоятки вальцы приводятся в движение, и материал прокатывается по всей плоскости вальцов. Есть возможность быстрого съема верхнего вала с для извлечения заготовок.
Станок предназначен для формирования кругло-цилиндрических изделий:
- водостоков
- дымоотводов
- различных емкостей

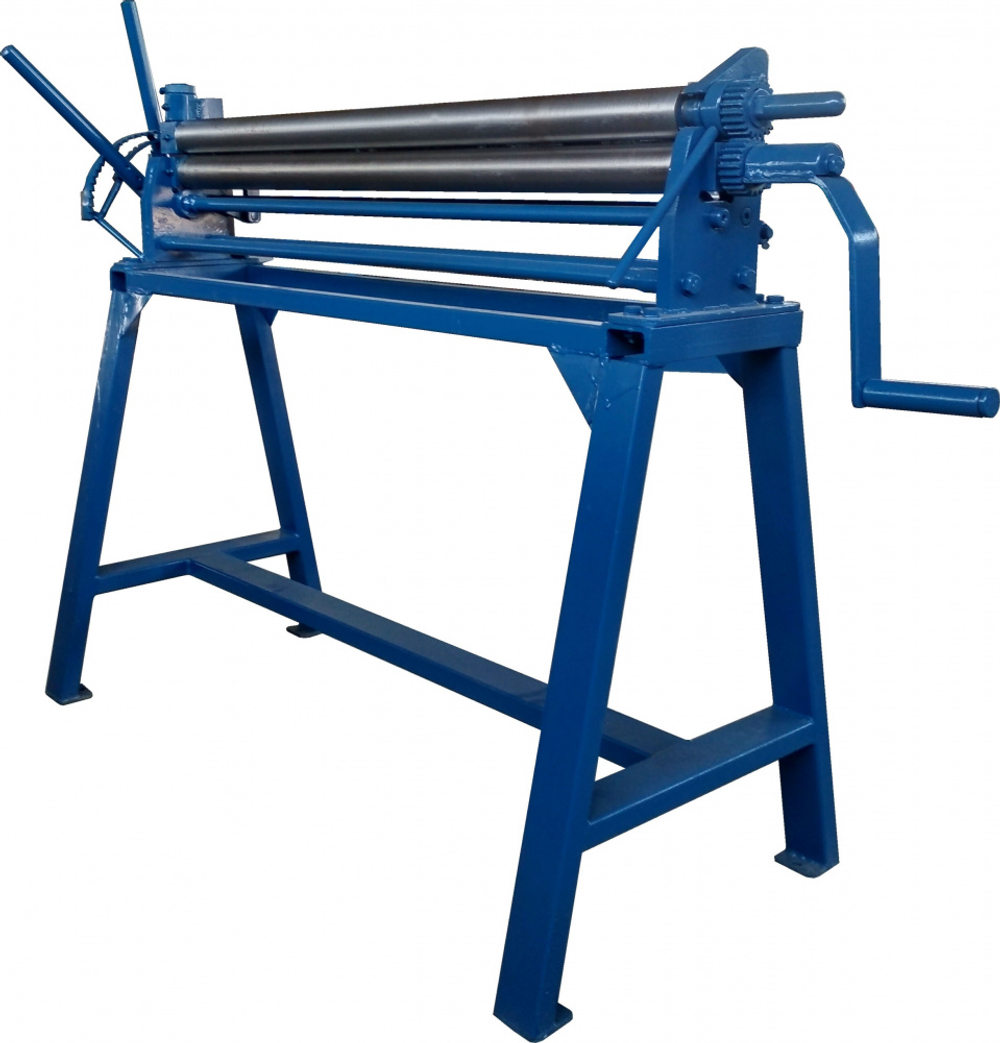

Вальцы трёхвалковые ручные. Устройство и принцип работы.
Вальцы трехвалковые ручные состоят из следующих основных частей (рис.1):
1 – основание;
2 – отверстия для крепления;
3 – рукоятка вращения вала;
4 – ручка затвора;
5 – рычаг нижнего вала;
6 – рычаг бокового вала;
7 – верхний вал;
8 – нижний вал;
9 – шестерни;
10 – ограничитель;
11 – боковой вал.
Рисунок 1.
Установка вальцов
С помощью рычага нижнего вала 5, опустить нижний прижимной вал 8.
Вальцуемый лист расположить между опорными 8 и прижимным 7 валами (заготовка должна располагаться параллельно валам).
С помощью рычага нижнего вала 5 поднять прижимной вал 8 на величину толщины листа. С помощью рычага бокового вала 6, отодвинуть боковой вал 11, для формирования требуемого радиуса вальцевания. После каждого подтягивания прижимного вала 8, вальцуемый лист прокатывается по всей плоскости с помощью вращения приводной рукоятки механического привода (связанного с опорными валами через шестерни).
Для извлечения заготовки из вальцов, с помощью ручки затвора 4 отодвигаем прижимной вал и снимаем заготовку
Рисунок 2.
