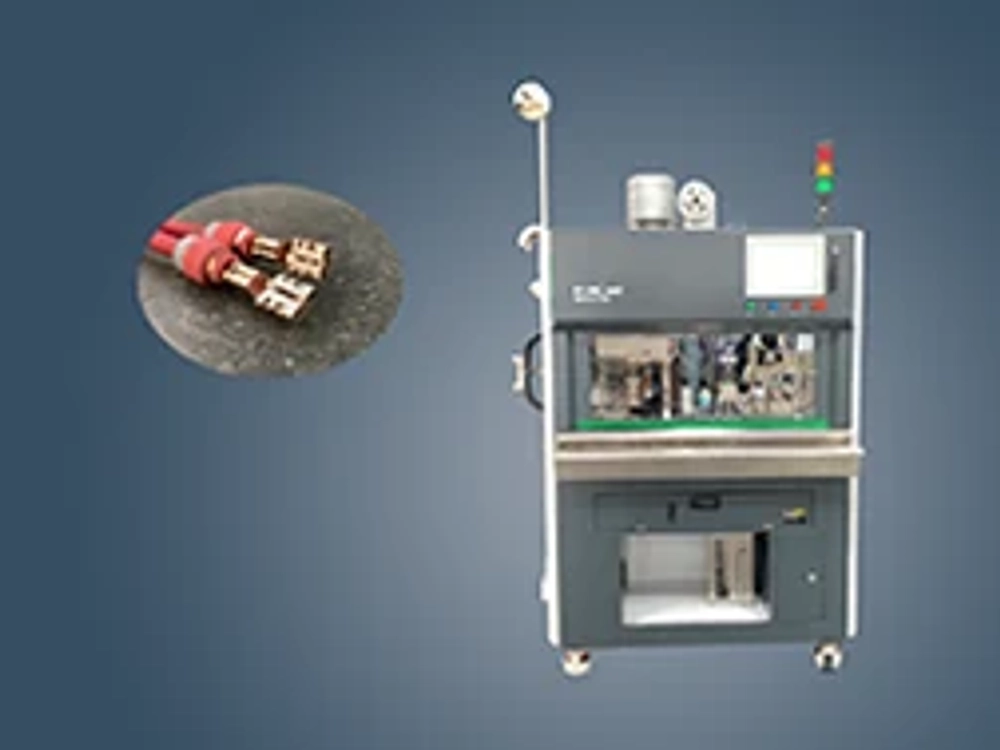

SDV-HBQ-210D предназначен для проводов большого сечения и выполняет установку уплотнителя, зачистку, подрезку торца и обжим отдельного провода. Каждая функция может использоваться независимо. Комплекс заменяет традиционные 3 ручные операции и контролирует установку уплотнителя, зачистку и усилие обжима в реальном времени, повышая производительность и стабильность качества.
● Интеграция: резка, установка уплотнений, зачистка и обжим клемм объединены в одном станке.
● Качество: контроль уплотнений, зачистки и давления в реальном времени.
● Производительность: ориентировочный цикл составляет 4.5~6.0s и немного меняется в зависимости от материала провода.
● Точность: зачистка ±0.1mm, резка ±0.01mm, установка уплотнителя ±0.1mm, контроль уплотнителя ±0.1mm.
● Ресурс: независимая работа инструментов зачистки и резки продлевает срок их службы.
● Управление: длина и глубина зачистки регулируются программно. Для смены изделия достаточно вызвать соответствующий рецепт.
Характеристики
| тип | SDV-HBQ-210D |
|---|---|
| сечение проводов | Тип провода: одножильный или многожильный; сечение 2.5~16mm² Тип проводника: медный или тонкий провод |
| длина зачистки | Диапазон размера A: 0~11mm Минимальный размер B зависит от длины клеммы и уплотнения (обычно B＞40mm) |
| размер уплотнения | Диаметр φD≤15mm; длина ≤18mm |
| ход обжима | 30 mm или 40 mm |
| усилие обжима | 80kN |
| C T | 4.5~6.0s |
| электропитание | 380V 50Hz |
| подача сжатого воздуха | 5~7Bar (сухой воздух без масла) |
| мощность | 4500W |
| габаритные размеры | L1200×W1000×H2000mm |
| масса | 750kg |
