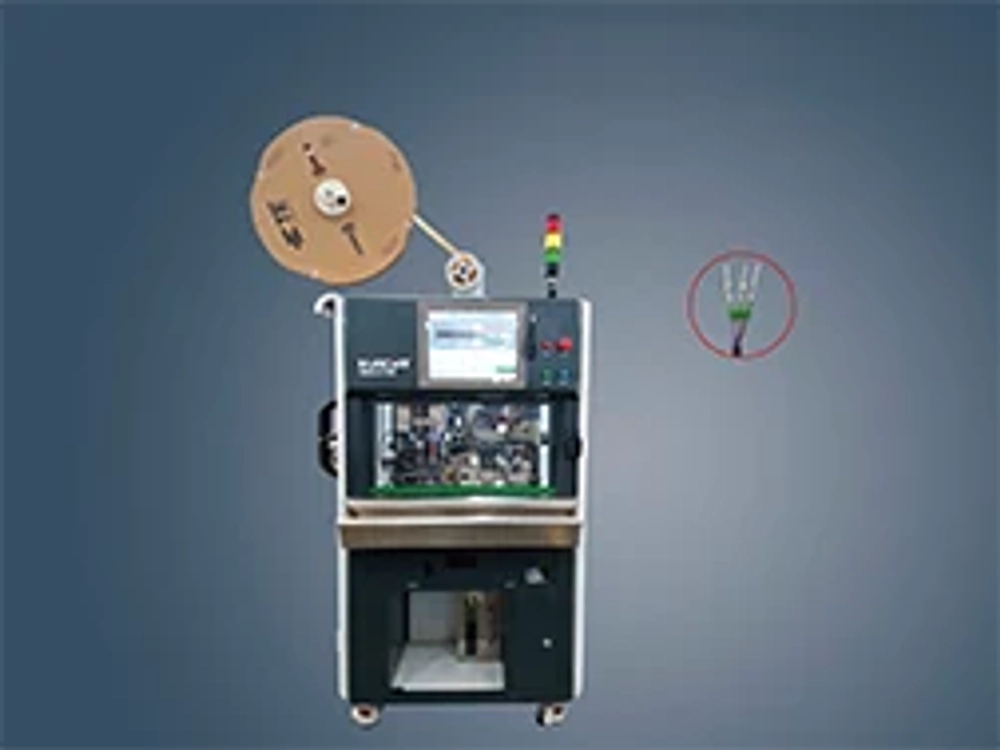

SDV-HBQ-210E обрабатывает провода с одной, двумя или тремя жилами. Оператор вставляет провод, после чего оборудование выполняет установку уплотнителя, зачистку, резку и обжим отдельных жил. Каждый функциональный модуль можно включать и отключать независимо. Предусмотрены контроль установки уплотнителя в реальном времени (опция), проверка цвета (опция) и контроль усилия (Solukon), повышающие эффективность производства.
● Интеграция: резка, установка уплотнений, зачистка и обжим клемм объединены в одном станке.
● Качество: контроль уплотнений (опция), цвета (опция) и давления в реальном времени.
● Производительность: ориентировочный цикл 3.8~4.2s с установкой уплотнителя или 3.4~3.8s без неё. Фактическое время немного меняется в зависимости от материала.
● Точность: длина зачистки ±0.1mm, резка ±0.01mm, установка уплотнений ±0.1mm.
● Ресурс: независимая работа инструментов зачистки и резки продлевает срок их службы.
● Управление: длина и глубина зачистки регулируются программно. Для смены изделия достаточно вызвать соответствующий рецепт.
Характеристики
| тип | SDV-HBQ-210E |
|---|---|
| сечение проводов | Диапазон размера A: 0~8mm; минимальный размер B зависит от клеммы (обычно B≥50mm), с установкой уплотнений Диапазон размера A: 0~11mm; минимальный размер B зависит от клеммы (обычно B≥42mm), без установки уплотнений |
| длина зачистки | Изолированный наружный слой многоядерный провод (одноядро, двойное ядро, трехъядерное) поперечное сечение 0.3~2.5mm² электрический проводник тип Медь или тонкий провод 30mm or 40mm |
| размер уплотнения | 2mm<OD<7mm (больший и меньший диаметры требуют согласования) |
| ход обжима | 30 mm или 40 mm |
| усилие обжима | 2T |
| C T | 3.8~4.2s (с установкой уплотнителя); 3.4~3.8s (без установки уплотнителя). Значения ориентировочные и немного различаются для разных проводов. |
| электропитание | 220V 50Hz |
| подача сжатого воздуха | 5~7Bar (сухой воздух без масла) |
| мощность | 1500W |
| габаритные размеры | L1100×W1000×H2000mm |
| масса | 440kg |
