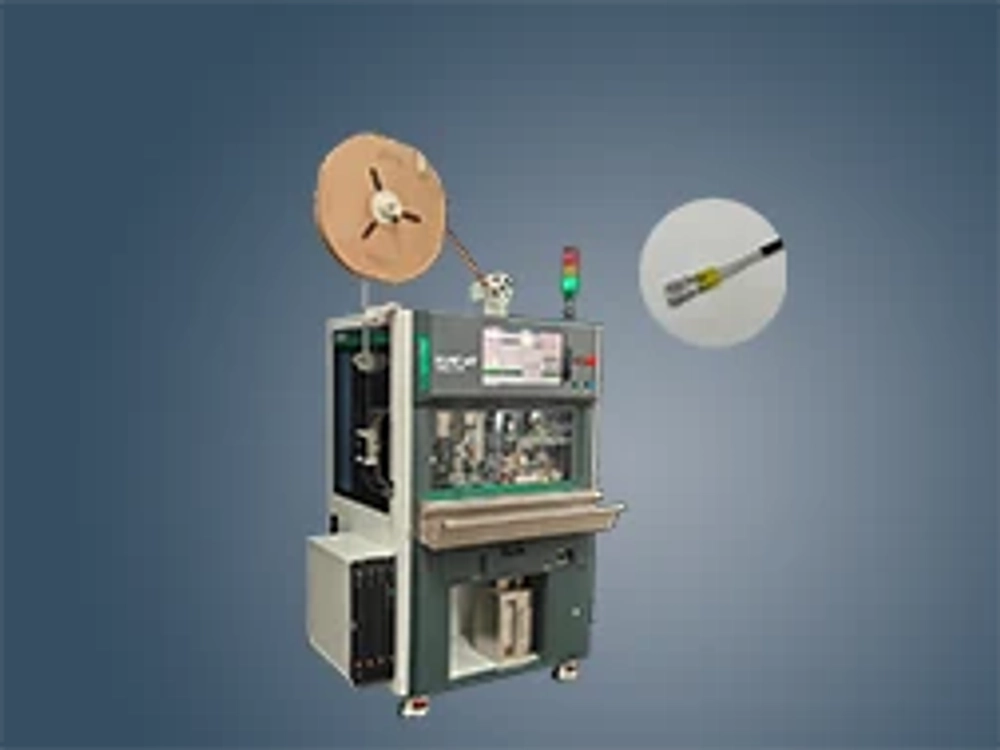

SDV-HBQ-210F обрабатывает кабели в оболочке и витые пары. Оператор вставляет кабель в станок, который автоматически выполняет зачистку, резку и обжим отдельных жил. Функциональные модули могут работать независимо. Предусмотрены контроль обжатых клемм и зачистки, а также мониторинг усилия обжима CFM в реальном времени. Оборудование повышает производительность, помогает обеспечить качество и сократить затраты.
● Интеграция: точная резка, зачистка, обжим клемм и визуальный контроль объединены в одном станке.
● Обеспечение качества: контроль зачистки, усилия обжима и внешнего вида клеммы в реальном времени;
● Точность зачистки ±0.1mm, точность резки ±0.01mm;
● Удобство: длина и глубина зачистки регулируются программно; для перехода на другой продукт выбирается его артикул.
Характеристики
| тип | SDV-HBQ-210F |
|---|---|
| сечение проводов | 0.13~2.5mm² |
| длина зачистки | A：1~8mm B： ≥35mm (зависит от различных клемм ） |
| Диаметр уплотнений | 2mm<OD<7mm (нужно подтвердить больший или меньший диаметр) |
| ход обжима | 30mm или 40mm |
| усилие обжима | 20KN |
| CT | 5.8~8.0S (с получением изображений) 2.5~3.0S (без получения изображений). Значения ориентировочные; время зависит от кабеля. |
| подача сжатого воздуха | 5~7Bar |
| мощность | 1500W |
| электропитание | 220V/50Hz |
| габаритные размеры | L1200×W1000×H2000mm |
| масса | 440kg |
