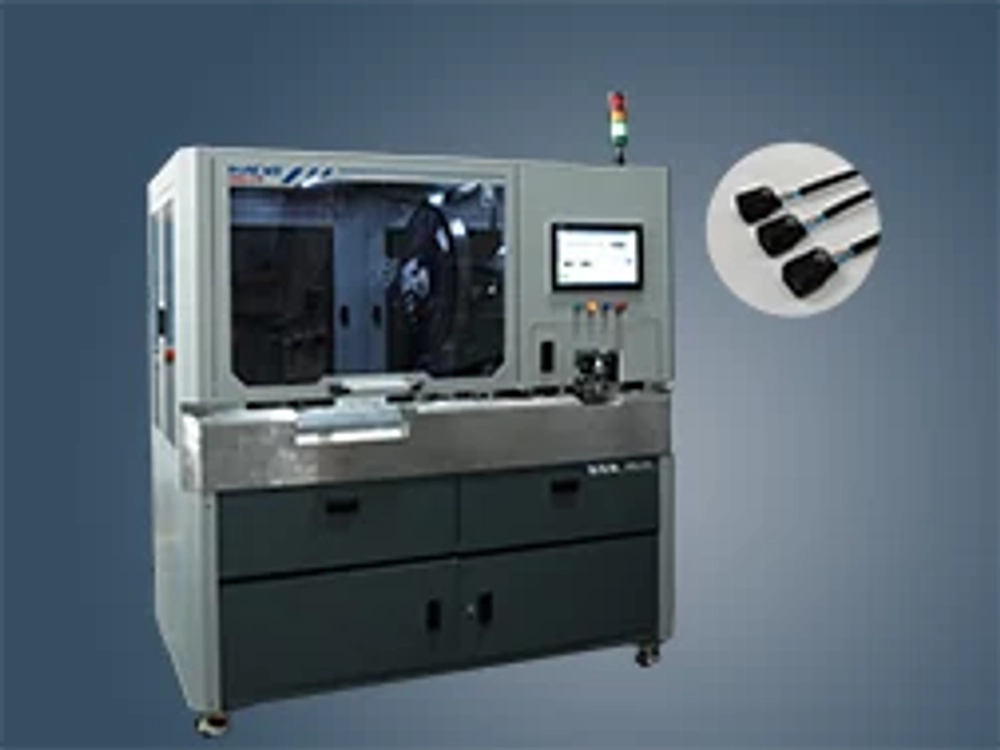

SDV-HBQ-218 — полуавтомат для обработки проводов в оболочке и витой пары. Оператор вручную устанавливает провод в зону подачи, после чего станок автоматически выполняет установку уплотнений, зачистку, резку, обжим и установку контактов в корпус разъёма. Каждый функциональный блок можно независимо включать и отключать, повышая производительность и обеспечивая стабильное качество обработки. Длина и глубина зачистки регулируются параметрами привода. Предусмотрены визуальный контроль, прибор проверки усилия отрыва и резак для отсечения дефектных изделий. Решение сочетает экономичность и высокую надёжность.
● Интеграция 5 в 1: зачистка, установка уплотнений, обжим, визуальный контроль и установка корпуса разъёма;
● Точность зачистки ±0.1mm, точность резки ±0.01mm;
● Управление: длина и глубина зачистки регулируются программно. Разные изделия обрабатываются выбором соответствующего рецепта.
Характеристики
| тип | SDV-HBQ-218 |
|---|---|
| сечение проводов | 0.13~2.5mm² |
| длина зачистки | Длина зачистки 0≤A≤8mm; длина провода B≥30mm с установкой уплотнения, B≥25mm без установки уплотнения. |
| размер уплотнения | 2mm＜φD＜7mm (другие размеры по запросу) |
| усилие обжима | 20kN |
| ход обжима | 30 или 40 mm |
| CT | 5~7S (зависит от скорости ручной подачи) |
| электропитание | AC380V/50Hz |
| подача сжатого воздуха | 4~6Bar |
| мощность | 2.2kW |
| габаритные размеры | L1350×W1080×H1830mm (один модуль вибрирующего диска) L1900×W1080×H1830mm (два набора модулей вибрирующих дисков) |
| масса | 550kg (один модуль установки с вибропитателем) 750kg (два модуля установки с вибропитателями) |
