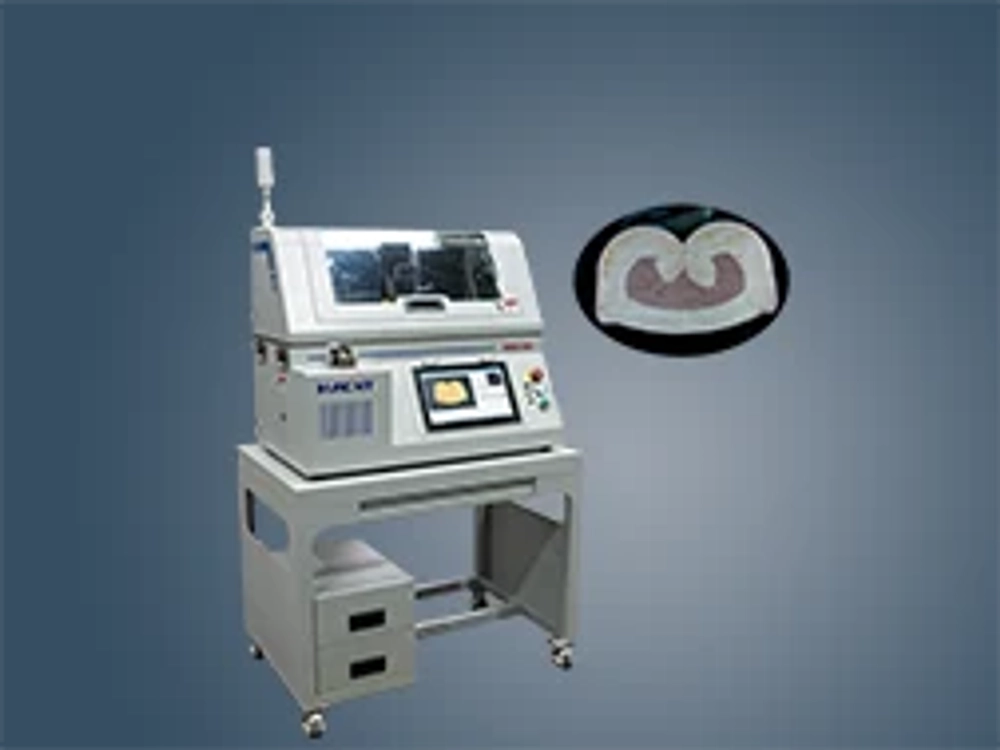

SDV-HBQ-350 — интегрированный высокоточный центр анализа поперечного сечения для контроля качества обжима клемм кабельных жгутов. Он автоматически выполняет резку, шлифование, травление и очистку клемм, после чего анализирует качество обжима. Полный автоматический цикл запускается одной кнопкой. Станок прост и эффективен: полный цикл анализа микрошлифа занимает не более 5 минут.
● Интеллектуальное управление
1. Полностью автоматизированные резка, шлифовка, травление, очистка и получение изображений;
2. Регулировка скорости отдельных узлов системы под разные задачи;
3. Поддерживаются ручное и автоматическое построение, анализ и формирование стандартных отчётов по микрошлифам.
4. Настройка нескольких стандартных шаблонов поперечного сечения и выбор языка интерфейса под разные задачи.
● Эффективность
1. Простое и эффективное управление; свыше 95% операций автоматизированы;
2. Запуск одной кнопкой: полный анализ поперечного сечения за 3–5 минут;
3. Результаты анализа микрошлифов можно сохранять, передавать и печатать дистанционно для удобного просмотра и управления.
● Точность
1. Автоматическая работа с интеллектуальным управлением;
2. Интеллектуальный автоматический анализ и формирование отчётов;
3. Сервоприводы нескольких узлов обеспечивают точное позиционирование.
Характеристики
| тип | SDV-HBQ-350 |
|---|---|
| Сечение провода | 0.08~40mm² |
| Тип травления | кислота |
| Микроскоп высокого разрешения | 20 миллионов пикселей |
| Увеличение | 8~105X |
| электропитание | 220V/50Hz |
| подача сжатого воздуха | 4~6Bar |
| габаритные размеры | L985×W630×H1500mm |
| масса | 190kg |
