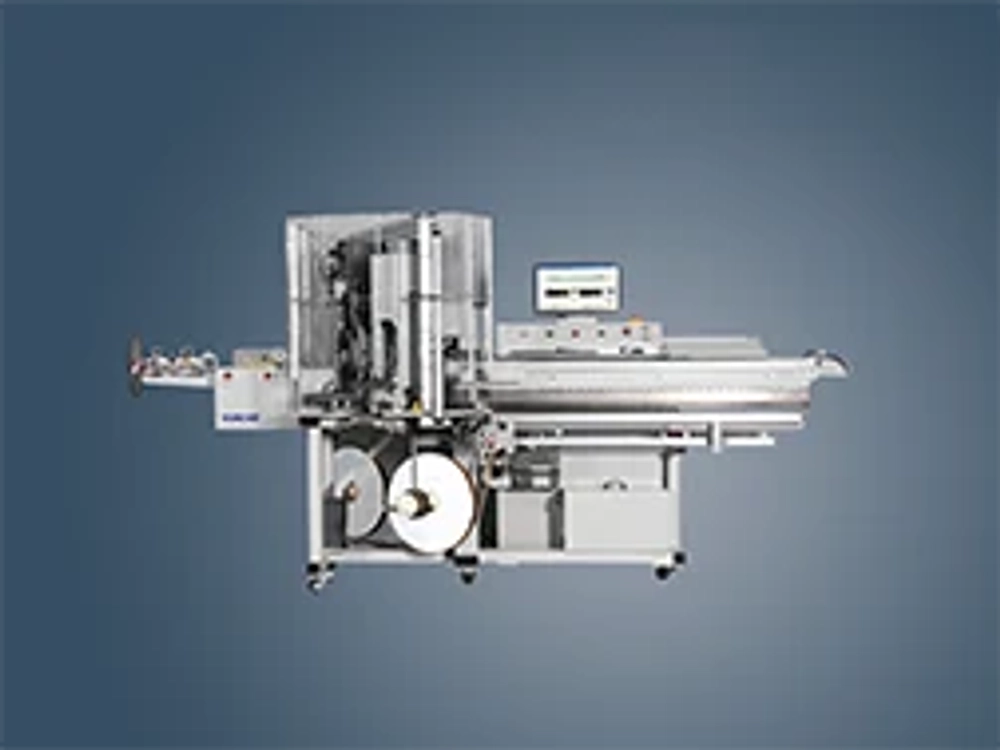

Автоматический обжимной станок SDV-HBQ-802E — классическая модель производителя для кабельно-жгутового производства. Четырёхпозиционная платформа, помимо обжимной позиции, может оснащаться модулем установки уплотнителей или визуального контроля. Высокоточная сервосистема и жёсткий качающийся рычаг обеспечивают качественную обработку изделий. Простота обслуживания снижает затраты на внедрение автоматической обработки кабельных жгутов.
● Качество: штатная система контроля давления выявляет дефектные изделия.
● Классический интерфейс обеспечивает простое и быстрое управление;
● Удобное обслуживание: проверенная конструкция поворотного рычага стабильна и надёжна;
● Экономичность: простая проверенная конструкция обеспечивает выгодное соотношение цены и возможностей.
Характеристики
| тип | SDV-HBQ-802E |
|---|---|
| диапазон длины | 60~20000mm |
| точность длины | ±(1mm+0.2%*L ) |
| длина зачистки | 0.1~18mm, сторона 1; 0.1~15mm, сторона 2 |
| сечение проводов | 0.22~3mm² |
| скорость подачи провода | 8m/s (Макс) |
| уровень шума | 80dB (без обжима) |
| подача сжатого воздуха | 5~6Bar |
| расход воздуха | 5.5~10m³/h |
| температура окружающей среды | -5~40℃ |
| усилие обжима | 20kN |
| ход обжима | 30mm или 40mm |
| электропитание | AC380V/50Hz |
| производительность | 3200pcs/h (двусторонний обжим провода длиной 1000mm и сечением 0.5mm²) |
| точность зачистки | ±0.5mm |
| мощность | 3kW (стандартная комплектация) |
| габаритные размеры | L3750×W1250×H1900mm (двухметровый намотчик провода) |
| масса | 1200kg (стандартная комплектация) |
| дополнительные принадлежности | Устройство предварительной подачи провода, двойной выпрямитель, двойной лоток для клемм, микроскоп для контроля клемм, модуль струйной печати, модуль лазерной маркировки, модуль установки уплотнений, сервопресс для обжима (20kN), модуль объединения проводов, модуль вращательной зачистки, модуль трубчатых клемм, установка испытания на растяжение, измерение высоты при постоянном усилии, измерение поворотной линейкой, обнаружение смены провода, обнаружение соединений провода, обнаружение повреждений изоляции провода, Приёмное устройство провода: 4m, 6m, 8m, 12m, 20m |
