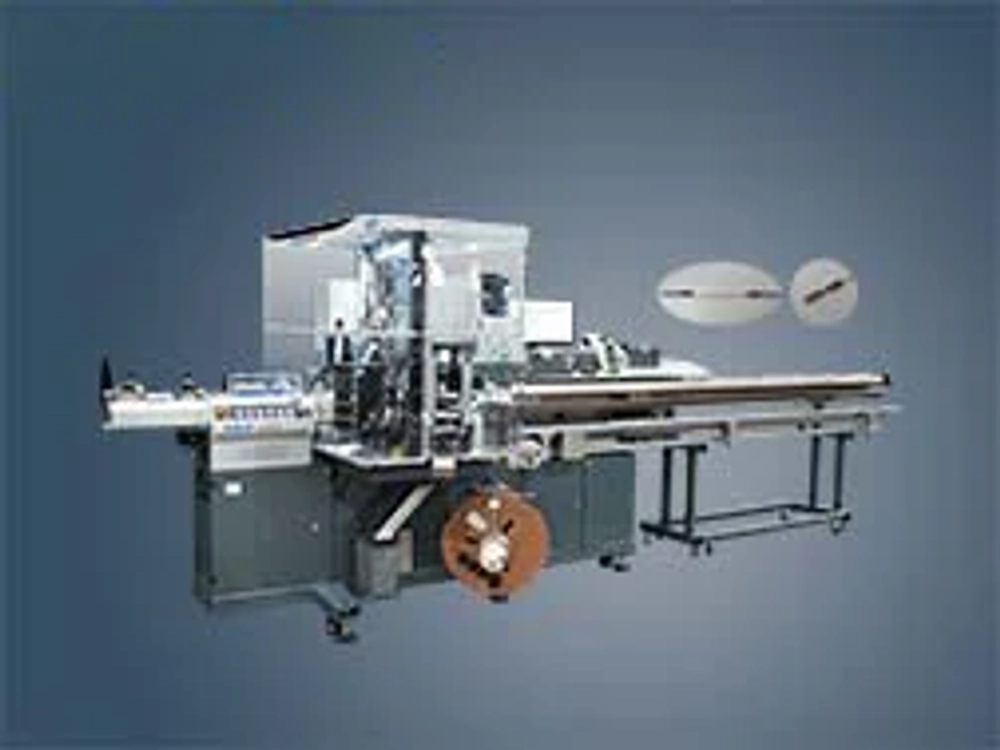

Автоматический обжимной станок SDV-HBQ-804E разработан производителем для кабельно-жгутового производства. Гибкая платформа с шестью рабочими позициями позволяет свободно сочетать обжимные модули, модули установки уплотнителей, визуального контроля и контроля усилия в соответствии с задачей. Оборудование оснащено современной сервосистемой, компактным и лёгким качающимся рычагом, специально разработанным двухканальным режущим узлом и многофункциональной кнопочной панелью. Конструкция поддерживает широкий спектр технологических операций.
● Качество: штатная система контроля давления выявляет дефектные изделия.
● Гибкость: выбор платформы и модулей позволяет выполнять специальные технологические операции.
● Удобство: фирменный интерфейс производителя понятен и легко осваивается.
● Удобство: многофункциональная кнопочная панель позволяет выполнять наладку и позиционирование, не поднимая защитную крышку.
● Быстрая переналадка: двухканальный режущий узел не требует частой замены ножей.
● Диапазон: конструкция позволяет обрабатывать провода разных диаметров.
Характеристики
| тип | SDV-HBQ-804E |
|---|---|
| диапазон длины | 50~20000mm |
| точность длины | ±(1mm +0.2% *L) |
| длина зачистки | 0.1~29.5mm |
| точность зачистки | ±0.5mm |
| сечение проводов | 0.13~6mm² |
| скорость подачи провода | 12m/s(макс.) |
| уровень шума | 80dB (без обжима) |
| подача сжатого воздуха | 5~6Bar |
| расход воздуха | 5.5~10m³/h |
| температура | -5~+40℃ |
| усилие обжима | 20kN |
| ход обжима | 30mm или 40mm |
| производительность | 4200pcs/h (двусторонний обжим провода сечением 0.5mm² и длиной 1000mm) |
| электропитание | AC380V/50Hz |
| мощность | 4kW (стандартная комплектация) |
| габаритные размеры | L3800×W1550×H1900mm (двухметровый намотчик провода) |
| масса | 1200kg (стандартная комплектация) |
| дополнительные принадлежности | Дополнительное оборудование: устройство предварительной подачи провода, двойной выпрямитель, два держателя лент клемм, микроскоп для клемм, модуль струйной печати, модуль лазерной маркировки, модуль установки уплотнителей, сервопресс (20kN или 40kN), модуль объединения проводов, модуль круговой зачистки, модуль трубчатых наконечников, прибор для испытания на растяжение, измерение высоты при постоянном усилии, поворотное измерительное устройство и контроль замены провода. Совместное обнаружение провод, обнаружение повреждения кожи провод, машина приём провода: 4m, 6m, 8m, 12m, 20m |
