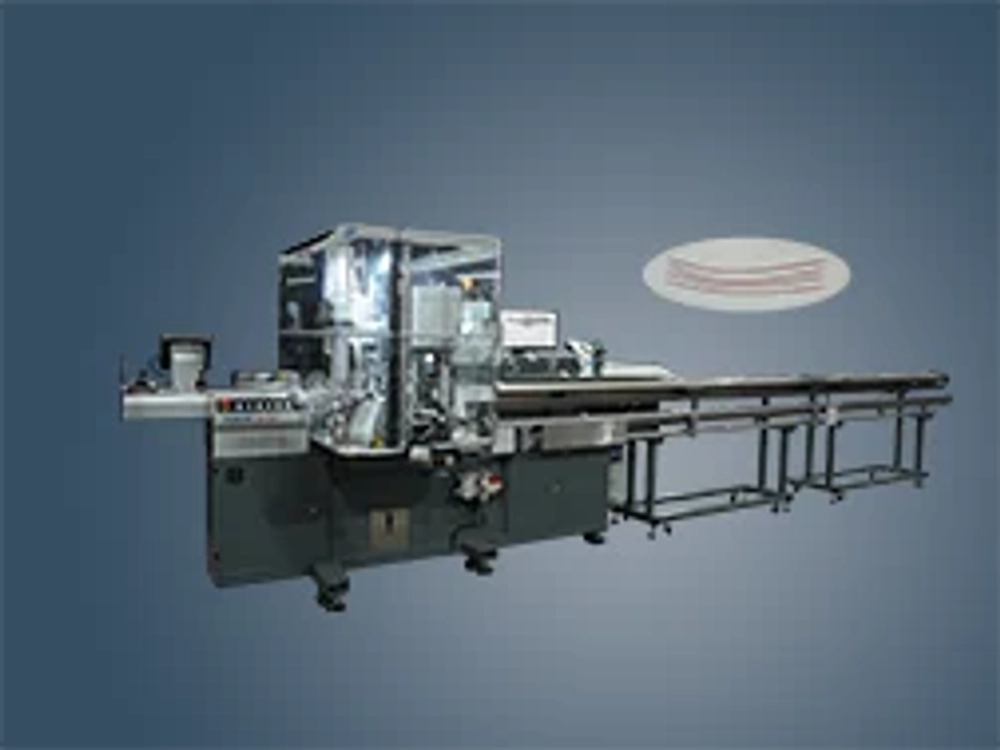

Автоматический станок SDV-HBQ-804P создан производителем на платформе SDV-HBQ-804E для обработки трубчатых наконечников. Независимый модуль подачи и специально спроектированный приёмный модуль клемм тесно интегрированы с обжимным аппликатором. Гибкое соединение подающего модуля с основным станком упрощает переналадку и обеспечивает стабильное выполнение функций.
● Качество: штатная система контроля давления выявляет дефектные изделия.
● Гибкость: выбор платформы и модулей позволяет выполнять специальные технологические операции.
● Удобство: фирменный интерфейс производителя понятен и легко осваивается.
● Удобство: многофункциональная кнопочная панель позволяет выполнять наладку и позиционирование, не поднимая защитную крышку.
● Переналадка: подающий модуль гибко соединён с основным станком, а приёмный модуль тесно интегрирован с аппликатором.
Характеристики
| тип | SDV-HBQ-804P |
|---|---|
| диапазон длины | 60~20000mm |
| точность длины | ±(1mm +0.2% *L) |
| длина зачистки | 0.1~15mm |
| точность зачистки | ±0.5mm |
| сечение провода | 0.35~6mm² |
| скорость подачи провода | 12m/s(макс.) |
| уровень шума | 80dB (без обжима) |
| подача сжатого воздуха | 5~6Bar |
| расход воздуха | 5.5~10m³/h |
| температура | -5~+40℃ |
| усилие обжима | 20kN |
| ход обжима | 30mm или 40mm |
| производительность | 1000pcs/h (двусторонний обжим провода сечением 0.5mm² и длиной 1000mm) |
| электропитание | AC380V/50Hz |
| мощность | 4kW (стандартная комплектация) |
| габаритные размеры | L3800×W1550×H1900mm (двухметровый намотчик провода) |
| масса | 1200kg (стандартная комплектация) |
| дополнительные принадлежности | Дополнительное оборудование: устройство предварительной подачи провода, двойной выпрямитель, модули струйной печати, лазерной маркировки и установки уплотнителей, сервопресс (20kN или 40kN), модуль трубчатых наконечников, прибор для испытания на растяжение, измерение высоты при постоянном усилии, поворотное измерительное устройство, контроль соединений и повреждений изоляции провода, приёмное устройство длиной 4m, 6m, 8m, 12m, 20m. |
