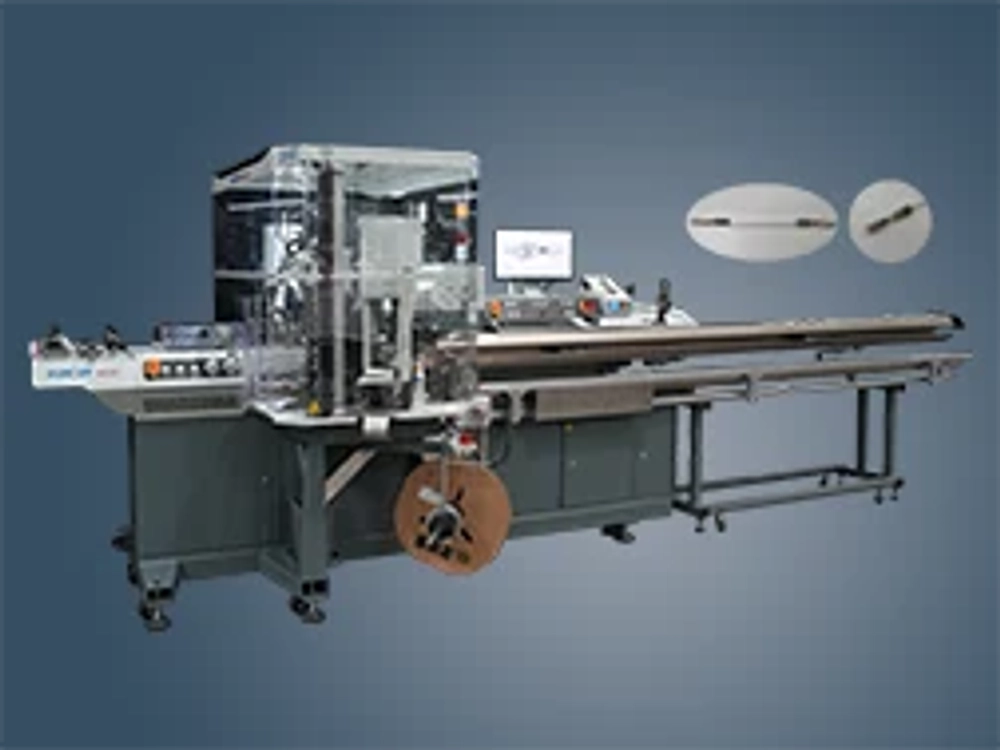

SDV-HBQ-806 — автоматический обжимной станок собственной разработки производителя для кабельных жгутов. Обрабатывает два провода, каждый из которых подаётся отдельным независимым ременным механизмом. Двойная станция позволяет одновременно устанавливать уплотнения на оба провода. Специальный высокоскоростной сервоприводной узел обеспечивает быстрый непрерывный обжим двух клемм. Запатентованная конструкция качающегося рычага позволяет двум проводам перемещаться независимо без риска для качества. Одновременная обработка двух проводов удваивает производительность и расширяет возможности дальнейшего развития оборудования.
● Производительность: по сравнению с традиционной однопроводной моделью при том же персонале и площади эффективность повышается примерно на 50%.
● Качество: специальные зажимы подачи обеспечивают при работе с двумя проводами такое же качество, как при обработке одного.
● Продуманная конструкция позволяет легко освоить работу
● Управление: многофункциональная кнопочная панель позволяет выполнять наладку и позиционирование без подъёма защитного кожуха, обеспечивая удобство и безопасность.
Характеристики
| тип | SDV-HBQ-806 |
|---|---|
| диапазон длины | 70~12000mm |
| диапазон длины | ±(1mm +0.2% *L) |
| длина зачистки | 0.1~17mm |
| сечение проводов | 0.22~3.0mm² |
| уровень шума | 80db (без обжима) |
| скорость подачи провода | 10m/s(макс.) |
| подача сжатого воздуха | 5~6Bar |
| расход воздуха | 5.5~10m³/h |
| Температура | -5~40℃ |
| усилие обжима | 20kN |
| ход обжима | 30mm или 40mm |
| электропитание | 3×380V/50Hz |
| мощность | 4kW |
| габаритные размеры | L3800×W1550×H2000mm (с приёмным устройством 2 m) |
| масса | 1400kg |
| дополнительно | Двухпозиционный узел установки уплотнений Двухканальный предподатчик провода Двойной лоток для клемм Микроскоп для контроля клемм Модуль лазерной маркировки Машина для испытания на растяжение Измерение высоты обжима Измерение калибровки отдачи Обнаружение смены провода Обнаружение соединений провода Приёмное устройство провода (4 m, 6 m, 8 m, 12 m) |
