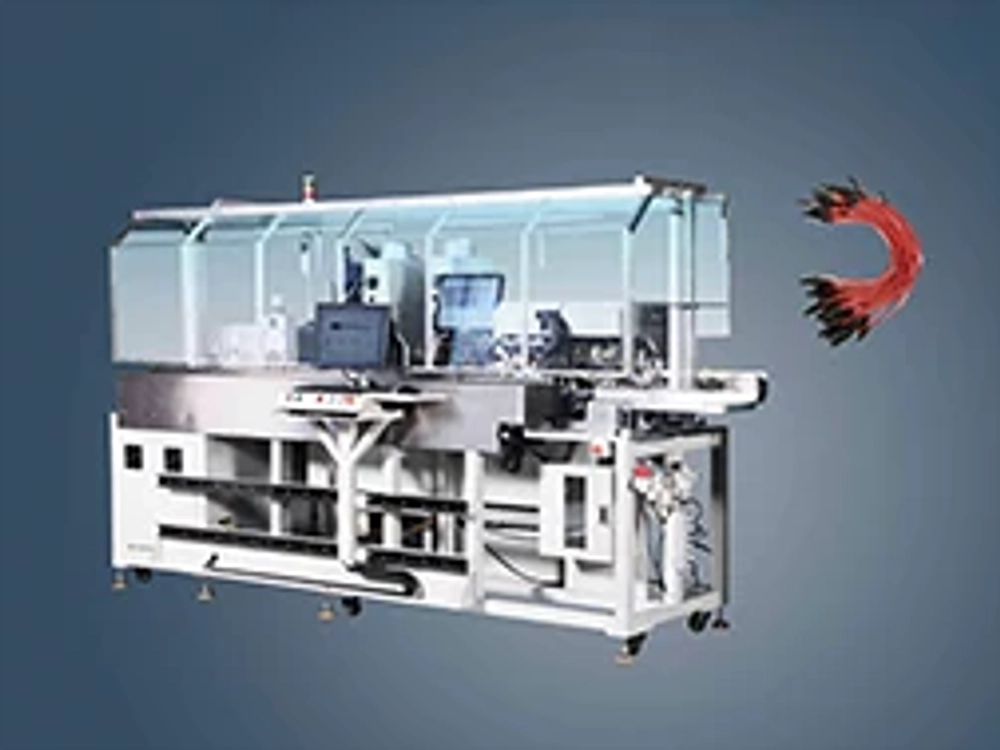

Обрабатывающий центр SDV-HBQ-901 выполняет резку, зачистку, установку уплотнителей, обжим и установку клемм в разъём. Он обрабатывает до 6 проводов, сокращает ручной труд и объём незавершённого производства и помогает быстрее реагировать на заказы при стабильном качестве продукции. Оборудование подходит для крупных заказов с ассортиментом не более 6 типов кабельных жгутов, обеспечивая высокую эффективность в таких условиях. Модульная конструкция позволяет адаптировать комплектацию и расположение рабочих позиций к реальным условиям производства заказчика.
● Расширяемость: управление промышленным компьютером упрощает интеграцию с MES и добавление функций.
● Автоматизация: оператору требуется только вставить провод; всю дальнейшую обработку оборудование выполняет автоматически.
● Простое управление: наглядный интерфейс позволяет удобно и гибко задавать технологические параметры.
● Точное управление: сервоприводы зачистки, установки контактов и перемещения провода обеспечивают точное позиционирование.
● Контроль в процессе: точный датчик усилия показывает текущие значения усилия вставки и извлечения и сохраняет данные.
● Качество: контроль усилия и система работы с браком предотвращают передачу дефектного изделия на следующую позицию.
Характеристики
| сечение проводов | 0.35~2mm² |
|---|---|
| количество проводов | ≤6 |
| длина зачистки | 0.1~18mm |
| скорость подачи | 3m/s (макс) |
| длина резки | A: простая установка с двух концов, 300～3000mm |
| B | Комбинированная установка с двух концов 700～3000mm |
| C | Установка с одного конца (другой конец требует обработки) 280～2000mm |
| D | Установка с одного конца (другой конец не требует обработки) 80～2000mm |
| тип уплотнения | 2(опция) |
| Станция обжима | 4(опция) |
| точность подачи | ±（1+0.2%*L）mm |
| электропитание | AC380V/50Hz |
| подача сжатого воздуха | 5～6Bar |
