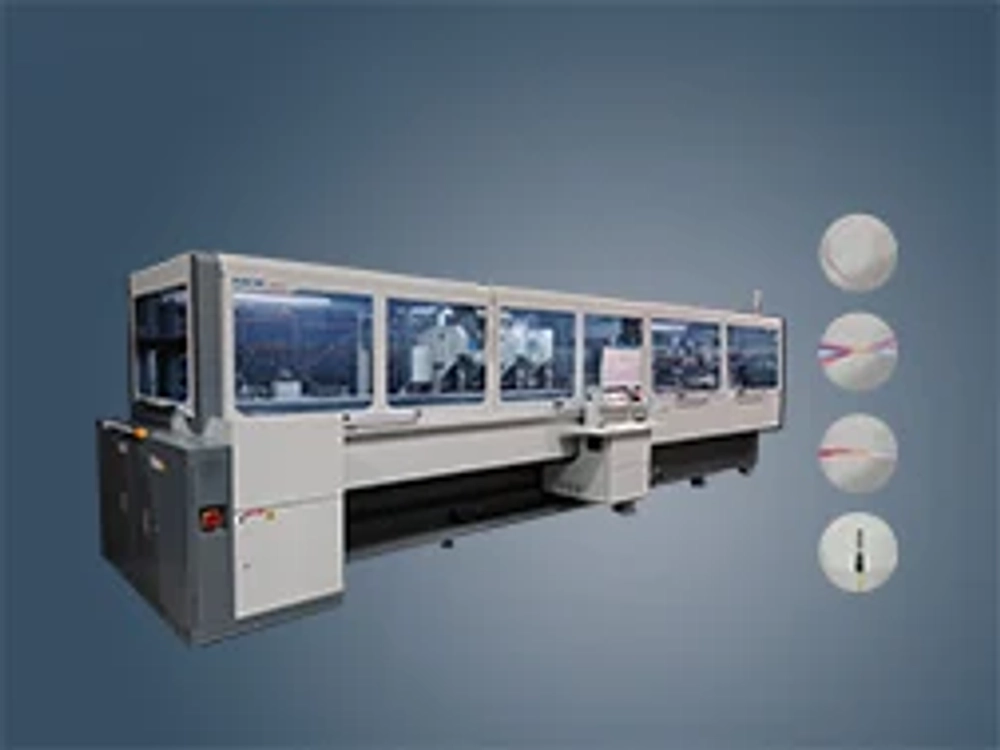

SDV-HBQ-905 — интеллектуальная система соединения нескольких проводов, разработанная производителем и защищённая собственными правами интеллектуальной собственности. Применяется в транспортных средствах, телекоммуникационном и ИТ-оборудовании, бытовой технике и других изделиях. Производственная система с сервоуправлением объединяет подачу и резку провода, обжим, установку уплотнителей, соединение проводов, подачу и надевание термоусадочной трубки, ультразвуковую сварку, центрирование и усадку трубки, а также раздельный сбор годных и бракованных изделий. Весь процесс, от подачи провода до готового изделия, может выполняться автоматически.
● Расширяемость: управление промышленным компьютером упрощает интеграцию с MES и добавление функций.
● Автоматизация: вручную загружаются только провода, уплотнители, клеммы и термоусадочные трубки; остальные операции выполняет оборудование.
● Простое управление: наглядный интерфейс позволяет удобно и гибко задавать технологические параметры.
● Точное управление: сервоприводы контролируют зачистку, передачу провода и зажим при сварке, обеспечивая точность перемещения.
● Контроль в линии: визуальная проверка сварного соединения на 360° обнаруживает брызги сварки со всех сторон.
● Качество: контроль усилия и система работы с браком предотвращают передачу дефектного изделия на следующую позицию.
Характеристики
| тип | SDV-HBQ-905 |
|---|---|
| сечение проводов | 0.35-2.5mm² (одиночный провод); 0.7-16mm² (диапазон сечений для сварки) |
| диапазон длины | 250-2000mm |
| Количество обрабатываемых проводов | ≤18(опция) |
| длина зачистки | 0.1-15mm |
| точность зачистки | Длина зачистки ≤4.6mm; допуск ±0.25mm Длина зачистки ≤6.3mm; допуск ±0.5mm Длина зачистки переднего конца ≤15mm Допуск ±0.65mm |
| точность длины | L<500mm :±1mm;L＞500mm±(1+0.2%*L)mm |
| Параллельные провода | Двусторонняя обработка: ≤ 16 (симметричная сварка, с одной стороны ≤ 8). С одной стороны — до 3 диаметров и 8 проводов. |
| скорость подачи | 3m/s |
| производительность | 3 секунды ~ 4 секунды / корень (различные процессы, эффективность варьируется, продукты 2 и 3 обрабатывают CT время около 18 секунд) |
| Длина термоусадочной трубки | Термоусадочная трубка россыпью (непрозрачная круглая трубка) Наружный диаметр трубки φ6~φ10mm Длина трубы 35~60mm |
| усилие обжима | 20kN |
| ход обжима | 30mm или 40mm |
| электропитание | AC380V/50Hz |
| подача сжатого воздуха | 5-6Bar |
| масса | 5500kg |
| габаритные размеры | L7400*W2100*H2100 |
| дополнительные принадлежности | обнаружение повреждений жилы при зачистке обнаружение отсутствия провода и образования узлов визуальный контроль жилы в клемме Система измерения высоты Система испытания на растяжение клемма компонент обнаружения пластины Контроль замены аппликаторов сканер штрих-кодов струйное кодирование UPS |
