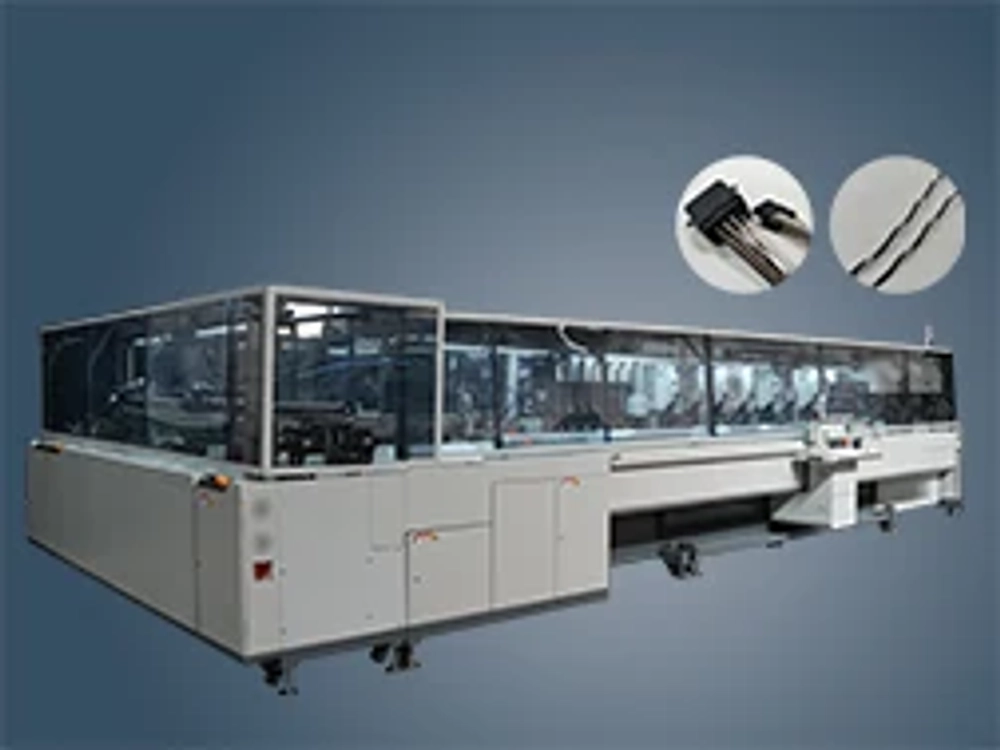

SDV-HBQ-908 — высокоинтегрированная интеллектуальная система изготовления кабельных жгутов, разработанная производителем и защищённая правами интеллектуальной собственности. Применяется для транспортных средств, телекоммуникационного и ИТ-оборудования, бытовой техники и других изделий. Производственная система с сервоуправлением объединяет подачу и резку провода, подачу и скручивание двух проводов, обжим, загрузку, комбинированную обработку витых и одиночных проводов и установку в разъём. Интеллектуальное автоматизированное оборудование объединяет подачу провода на заданную длину, скручивание двух проводов, снятие изоляции, обжим клемм и установку клемм в разъём.
● Расширение: модульная платформа позволяет выбирать длину скручиваемого провода и количество позиций загрузки и обжима. Промышленный компьютер упрощает подключение к MES и добавление функций.
● Автоматизация: вручную загружаются только одиночные провода, разъёмы и клеммы; остальные операции, включая скручивание двух проводов, выполняются автоматически. Для витой пары одновременно подаются два провода. После резки и предварительного скручивания используются общие с одиночными проводами модули зачистки, загрузки, обжима и контроля. Гибкое программное управление обеспечивает сложную смешанную установку одиночных и скрученных проводов.
● Простое управление: наглядный интерфейс позволяет удобно и гибко задавать технологические параметры.
● Точность: сервоприводы контролируют перемещение при зачистке изоляции, установке клемм и передаче провода.
● Контроль в процессе: точный датчик усилия показывает текущие значения усилия вставки и извлечения и сохраняет данные.
● Качество: контроль усилия и система работы с браком предотвращают передачу дефектного изделия на следующую позицию.
Характеристики
| тип | SDV-HBQ-908 |
|---|---|
| диапазон диаметров провода | 0.22-2.5mm² |
| диапазон длины | A: установка скрученной пары проводов в корпуса — 400-4000mm. Указан диапазон имеющегося оборудования; возможна адаптация по требованиям заказчика. B: установка одиночного провода в корпуса с двух концов: 700-4000mm (процесс с накоплением провода) C: установка одиночного провода в корпуса с двух концов: 300-4000mm (одновременная установка с двух сторон) D: Одноконцевая вставка в корпуса: 80-2000mm (разрезается только на одном конце без обработки) |
| длина зачистки | 0.2-25mm |
| Длина раскрытия | 45-90mm |
| точность длины | При L＜500mm: ±1mm; Когда L≥500mm : +0.2± （ 1 + 0.2%*L ）mm |
| Количество обрабатываемых кабельных жгутов | один-провод ≤ 48 штуки, двойное скручивание провод ≤ 48 штуки (количество один-провод сырья) |
| усилие обжима | 20KN |
| ход обжима | 30mm или 40mm |
| электропитание | AC380V/50Hz |
| подача сжатого воздуха | 5-6Bar |
| скорость подачи провода | 3.0m/s |
| CT | 2-2.5/hole (различные процессы, разная эффективность) |
| габаритные размеры | L9600*W5500*H100mm ( 10-позиционный с проводом подачей устройство, дополнительно ) |
| масса | 7500kg |
| примечания | Данный продукт (SDV-HBQ-908) категорически запрещен к коммерческому распространению. продажа, перепродажа или импорт в Германию, Италию, Румынию, Сербию и/или Марокко; Это связано с патентом третьей стороны, который находится в усилие в вышеупомянутых странах. |
