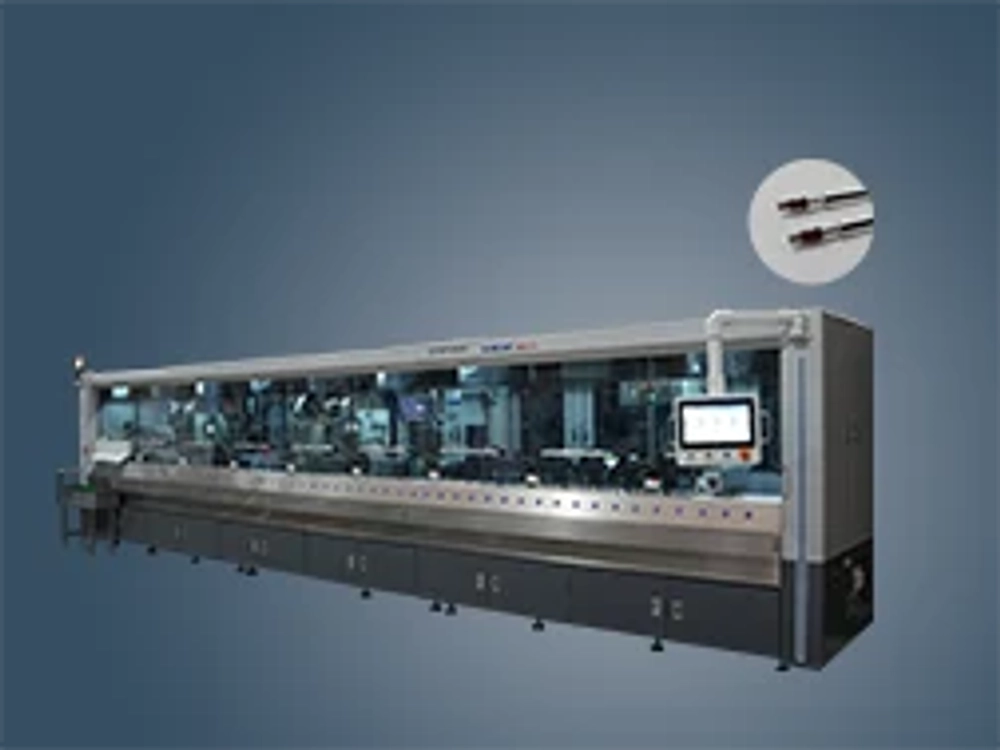

Автоматическая линия SDV-HBQ-910-S FAKRA обрабатывает изделия TE copper tube FAKRA. Она устанавливает медные трубки, снимает изоляцию, отгибает экранирующую оплётку, удаляет алюминиевую фольгу, зачищает жилу, обжимает центральный контакт, собирает и обжимает наружный проводник и выполняет комплекс проверок.
● Управление: сенсорная панель и мобильный экран обеспечивают простую эксплуатацию и быстрое освоение производственных операций.
● Переналадка: свободное переключение между номерами изделий и быстрый вызов рецептов обеспечивают автоматизированную и эффективную обработку жгутов Fakra.
● Качество обжима: система контроля усилия отслеживает процесс в реальном времени и сохраняет результаты.
● Модульное производство: гибкая компоновка функциональных модулей и циклическое перемещение носителей.
● Данные: классифицированное хранение сведений об изделиях, интерфейс подключения к MES и управление ресурсом инструмента.
● Надёжные комплектующие: электрические компоненты известных марок обеспечивают длительную стабильную работу оборудования.
● Современное исполнение: прочная рама из квадратного стального профиля с двухцветной отделкой выглядит лаконично и аккуратно.
Характеристики
| тип | SDV-HBQ-910-S |
|---|---|
| диапазон диаметров провода | 2.8&3.3mm |
| диапазон длины | 200~8000mm |
| длина зачистки | 0.5~30mm |
| число слоёв зачистки | 1~3 |
| точность регулировки подачи | 0.01mm |
| усилие обжима | 2T |
| ход обжима | 30/40mm |
| CT | ＜4S |
| подача сжатого воздуха | 5~6bar |
| уровень шума | ≤75db |
| электропитание | AC380V/50Hz |
| габаритные размеры | Приблизительно L8000×W1300×H2150mm |
| масса | 5000kg |
| примечания | Типы обрабатываемых изделий адаптируются под заказчика. При изменении их сочетания габариты и масса оборудования также меняются. |
