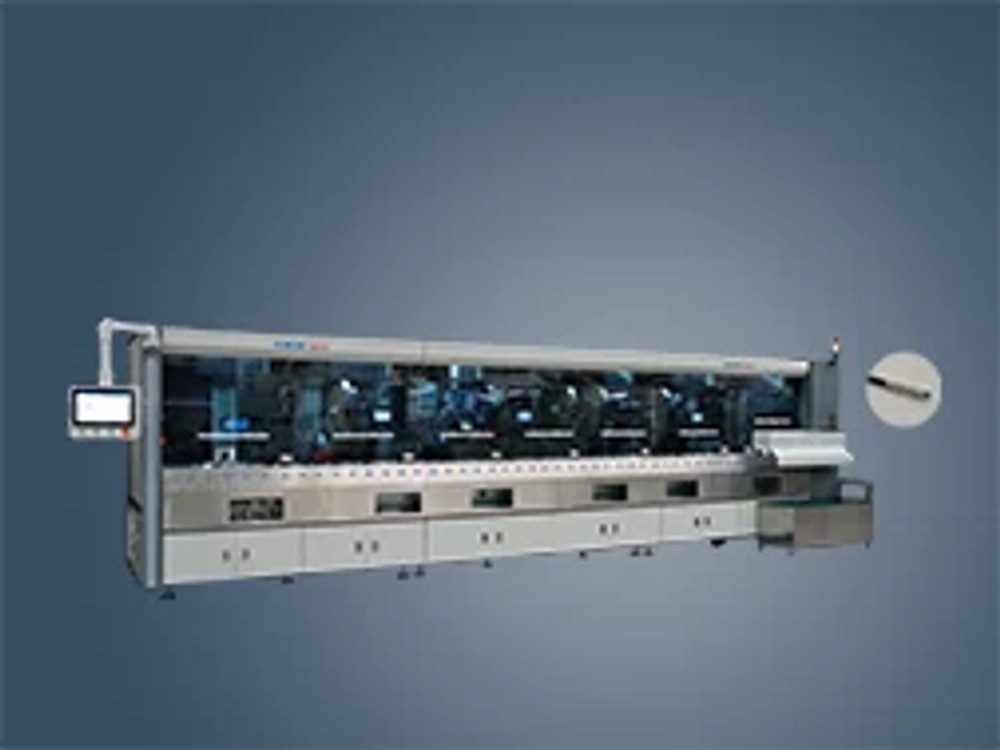

Автоматическая линия SDV-HBQ-910-S APH FAKRA предназначена для полностью автоматизированной обработки разъёмов Amphenol mini FAKRA. Она выполняет зачистку, обжим уплотнительного кольца, отгибание оплётки, удаление фольги, зачистку жилы, обжим центрального контакта, установку и обжим наружного проводника, а также встроенный контроль качества, объединяя операции в единую производственную линию.
● Удобство: сенсорный HMI и переносной пульт обеспечивают понятное управление, которое быстро осваивается после краткого обучения.
● Переналадка: свободное переключение между номерами изделий и быстрый вызов рецептов обеспечивают эффективную автоматизированную обработку жгутов FAKRA.
● Качество обжима: система контроля усилия отслеживает процесс в реальном времени и автоматически сохраняет данные.
● Модульность: гибкая компоновка функциональных станций и циркуляция носителей оптимизируют производственный поток.
● Наглядное управление: данные изделий систематизируются и сохраняются; предусмотрены интерфейс MES и контроль ресурса инструмента.
● Надёжность: электрические комплектующие известных марок обеспечивают длительную стабильную работу оборудования.
● Конструкция: прочная рама из стального профиля с двухцветной отделкой сочетает аккуратный внешний вид и жёсткость.
Характеристики
| тип | SDV-HBQ-910-S |
|---|---|
| диапазон длины | 200~10000mm |
| длина зачистки | 0.5~30mm |
| число слоёв зачистки | 1~3 слоя |
| сечение проводов | 2.8&3.3mm |
| точность регулировки подачи | ±0.01mm |
| уровень шума | ≤75dB |
| усилие обжима | 2T |
| ход обжима | 30mm/40mm |
| CT | ≤4s |
| электропитание | AC380V/50Hz |
| подача сжатого воздуха | 5~6Bar |
| габаритные размеры | приблизительно L6200×W1300×H2150mm |
| масса | приблизительно 4500kg |
