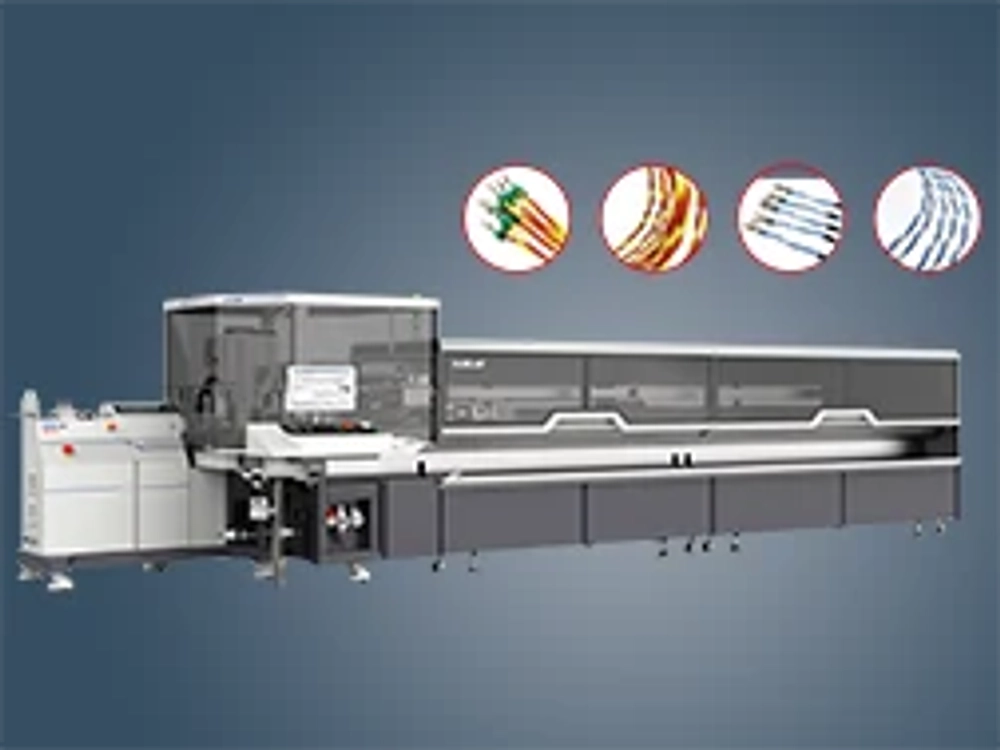

SDV-HBQ-923 — полностью автоматический станок обжима и скручивания автомобильных проводов. В основе лежат собственные защищённые разработки производителя: высокоскоростная транспортная платформа и платформа обработки двух проводов. Станок автоматически выполняет резку, зачистку, установку уплотнений, обжим, скручивание и обмотку кабельных жгутов лентой, обеспечивая высокую скорость и эффективность процесса. Одновременно выполняется контроль качества для обеспечения качества изделий.
● Экономия труда: подача провода, установка уплотнений, обжим, скручивание и обмотка лентой объединены в одном станке.
● Меньше перемещений: исключается перенос материала между отдельными автоматическими обжимными и скручивающими станками.
● Поддерживаются скручивание и раскручивание проводов;
● Производительность: до 1700pcs/h при обжиме и скручивании провода сечением 0.5mm² и длиной 1000mm.
● Установка уплотнений: одновременная установка двух уплотнений значительно повышает производительность.
● Длинные провода: специальная конструкция обеспечивает высокую производительность при их обработке.
Характеристики
| тип | SDV-HBQ-923 |
|---|---|
| сечение проводов | 0.22~2.5mm² |
| диапазон длины | 400~4000mm(стандарт) |
| точность длины | ±(1.5+0.1%×L)mm; L — длина |
| длина зачистки | 0.1~18mm |
| Скорость тяги | 3m/s(макс.) |

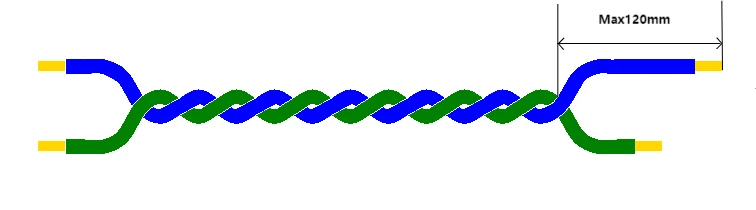

| Длина раскрытия | 35~90mm |
| Диапазон длины скрутки | 5~80mm (точечная обмотка доступна как опция; материал ленты — PVC, ширина — ≤10mm) |
| подача сжатого воздуха | 5~7Bar |
| расход воздуха | 8~16m³/h |
| температура окружающей среды | -5~40℃ |
| электропитание | AC380V/50Hz |
| мощность | 8kW(макс.) |
| габаритные размеры | L8400×W2600×H2100 （ стандартный ） |
| масса | 4500kg(стандарт) |
