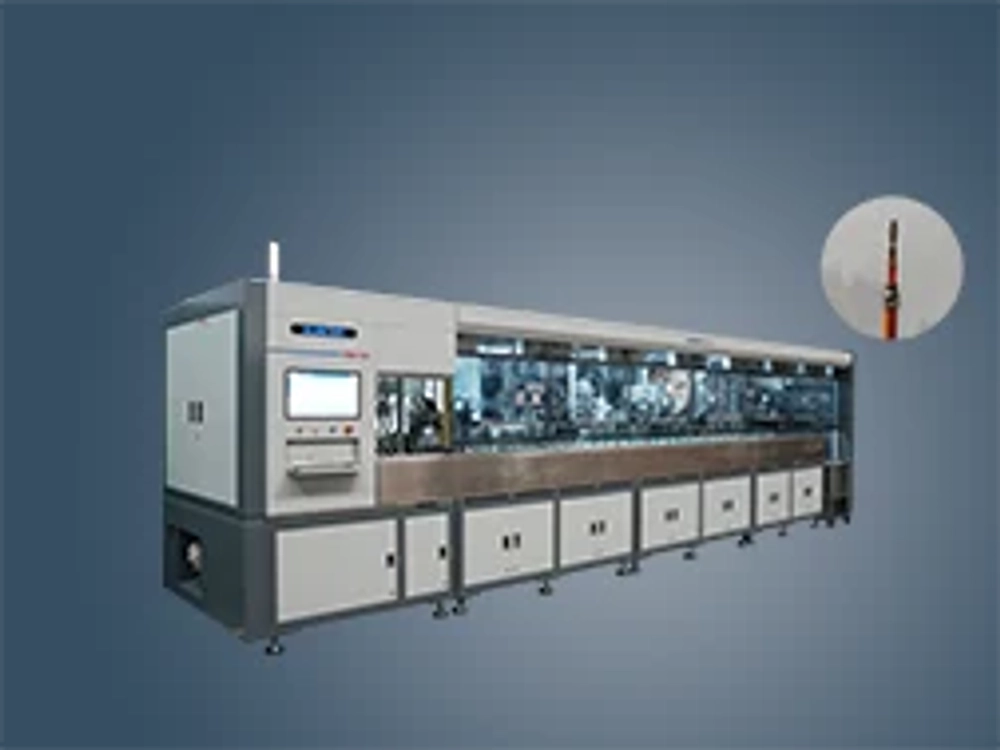

SDV-HBQ-963 — новое поколение обрабатывающих центров производителя для экранированных кабелей электромобилей. Поддерживаются экранированные жгуты сечением от 1.5 до 6 квадратных миллиметров.
● Объединение операций: ручная подача с проверкой комплектующих камерой CCD, автоматическая установка внутреннего кольца, круговая резка и снятие наружной изоляции, обрезка и вытягивание алюминиевой фольги, обрезка экрана, визуальный контроль, отгибание экрана, автоматическая сборка и обжим внутреннего и наружного колец, круговая зачистка внутренней изоляции. Далее выполняются визуальный контроль внутренней зачистки и обжима, обжим клеммы, визуальная проверка обжатой клеммы и автоматическая выгрузка.
● Компактность: типовые габариты L*W*H составляют 9000mm*1700mm*2200mm и адаптируются по запросу. При сохранении функций занимаемая площадь сокращена примерно на 50%, повышая эффективность использования помещения.
● Производительность: каждый носитель вмещает четыре конца проводов. Цикл обработки одного конца CT — до 6S; эффективность выше традиционного оборудования более чем на 50%.
● Гибкость: параметры обработки четырёх концов проводов задаются независимо в рецепте. Качество: встроенный межоперационный контроль, передача всех параметров и результатов в MES обеспечивают прослеживаемость.
Характеристики
| тип | SDV-HBQ-963 |
|---|---|
| Диапазон длины наружной зачистки | 0~50mm |
| Диапазон длины обрезки оплётки | 5~47mm |
| Диапазон резки алюминиевой фольги | 0~50mm |
| Диапазон длины разворота оплётки | 5~20mm |
| сечение проводов | 1.5~6mm² (рекомендуются провода без алюминиевой фольги либо с самоклеящимися наружными слоями и алюминиевой фольгой) |
| CT | 5.5~6s (обработка одной головкой) |
| Точность работы оборудования | 0.01mm |
| электропитание | 380V/50HZ |
| мощность | 15kW |
| уровень шума | 75db (без обжима) |
| подача сжатого воздуха | 5~7Bar |
| расход воздуха | 15m³/h |
| температура окружающей среды | -5~40℃ |
| габаритные размеры | L9000×W1700×H2200mm |
| масса | 7500kg |
