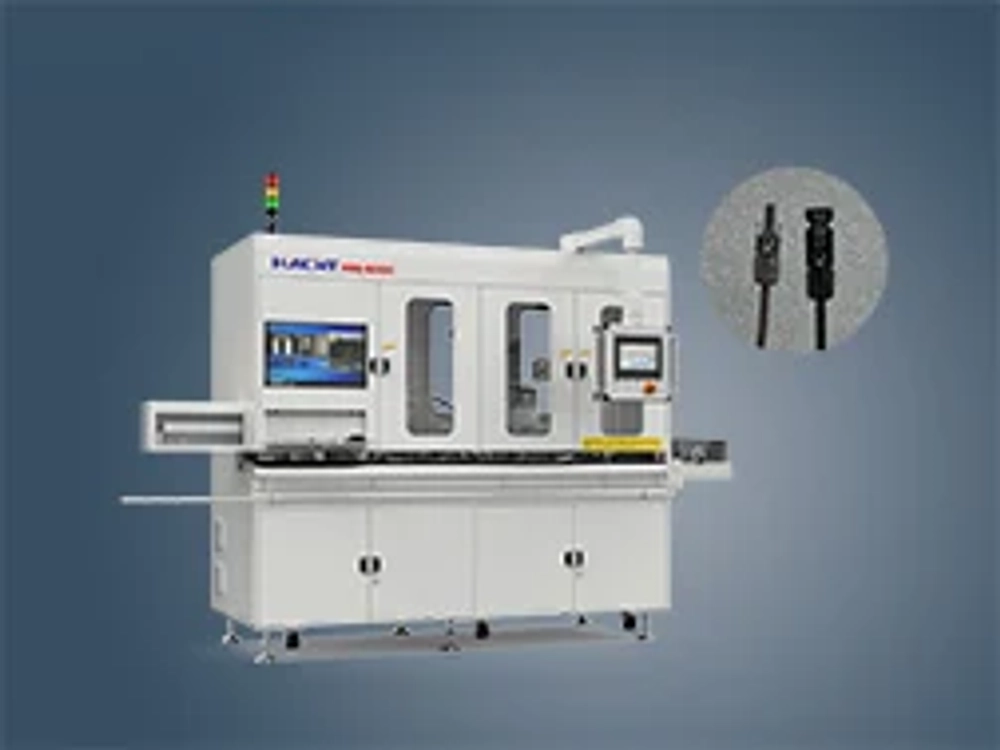

Автоматический станок SDV-HBQ-G203C для фотоэлектрических жгутов выполняет резку и зачистку, обжим клемм, нанесение паяльной пасты, пайку, контроль паяного соединения, затяжку гайки разъёма и визуальный контроль её зазора. Модульная компоновка обеспечивает высокую производительность и удобную наладку. Контролируются все важные операции: выравнивание проводов, усилие обработки, сварка, полнота установки провода в разъём и зазор гайки. Проверки помогают обеспечить надёжное качество готовых изделий и сократить выпуск брака. Комплекс SDV-HBQ-G203C включает основной модуль резки, обжима и завинчивания, устройство подачи провода, накопитель провода и вибропитатель. Основной модуль обрабатывает фотоэлектрические кабели длиной от 180 до 2000mm и диаметром от φ5.7 до φ6.3 (1×4mm2). Устройство подачи рассчитано на входящую катушку провода массой до 600kg. Стойка хранения провода оснащена натяжным механизмом; натяжение регулируется добавлением или снятием грузов.
● Интеграция: резка, зачистка, обжим, нанесение паяльной пасты, пайка и её контроль, затяжка гаек разъёмов и визуальная проверка зазоров.
● Контроль усилия позволяет проверять качество обжима клемм;
● Точность подачи провода: L<500mm: ±1mm; L>500mm: ±(1+0.2%*L);
● Удобное управление: длина подачи и зачистки задаётся параметрами. Для перехода на провод другой длины достаточно ввести значение на сенсорном экране и выполнить инициализацию.
Характеристики
| тип | SDV-HBQ-G203C |
|---|---|
| диапазон затяжки | 0~5mm |
| точность затяжки | ±0.3mm |
| длина зачистки | 0~10mm (регулируется) |
| диапазон длины | 180~2000mm |
| точность длины | L≤500mm :±1mm ;L＞500mm :±(1mm +0.2% *L) |
| усилие обжима | 4.0T Пресс для обжима клемм |
| производительность | L≤1500mm:3.5s/pcs L＞1500mm: (2.75+L/2000)s/pcs |
| электропитание | 380V/50Hz |
| мощность | 6kW |
| подача сжатого воздуха | 5~7Bar |
| габаритные размеры | L7000×W2000×H2250mm (стойка накопления провода) |
| масса | 1900kg |
