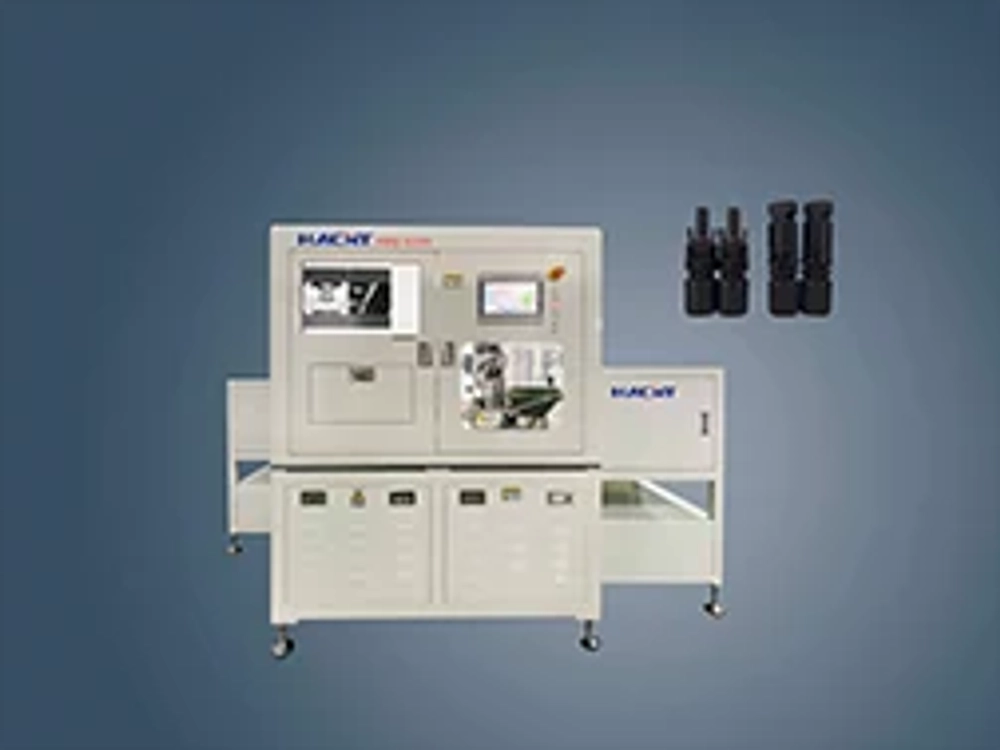

SDV-HBQ-G205 — автоматический станок сборки фотоэлектрических разъёмов, преимущественно на стороне панели. Однопоточная модульная конструкция обеспечивает высокую производительность и удобную наладку. Контролируется каждый этап сборки: наличие и правильность установки O-ring, перекос внутренней уплотнительной заглушки, момент затяжки и зазор пластиковой гайки, поломки, повреждения и отсутствие байонетных элементов и угловых частей. Готовые изделия проходят круговой контроль поверхности (360-degree) на царапины, вмятины и деформации. Это обеспечивает качество готовой продукции и предотвращает выпуск дефектных изделий. Комплекс SDV-HBQ-G205 включает основной модуль, автоматическую подачу комплектующих, систему визуального контроля CCD и лазерную маркировку (опция). Подходит для автоматической сборки различных фотоэлектрических разъёмов аналогичных типов.
● Эффективная и стабильная работа с высокой производительностью;
● Замкнутый контроль всех процессов предотвращает выпуск дефектных изделий.
● Универсальность: компоновка подходит для разных изделий; для перехода на другое достаточно заменить оснастку.
● Простой интерфейс обеспечивает удобные управление и обслуживание;
● Статистика: просмотр производительности за период до 30 дней и подробных классифицированных данных за 7 дней.
Характеристики
| тип | SDV-HBQ-G205 |
|---|---|
| производительность | 2.2s/pcs |
| Точность сборки продукта | ±0.5mm |
| точность контроля CCD | ±0.02mm |
| электропитание | 220V/50Hz |
| мощность | 3.5kW |
| подача сжатого воздуха | 5~7Bar |
| габаритные размеры | L2750×W1500×H2000mm |
| масса | 1200kg |
