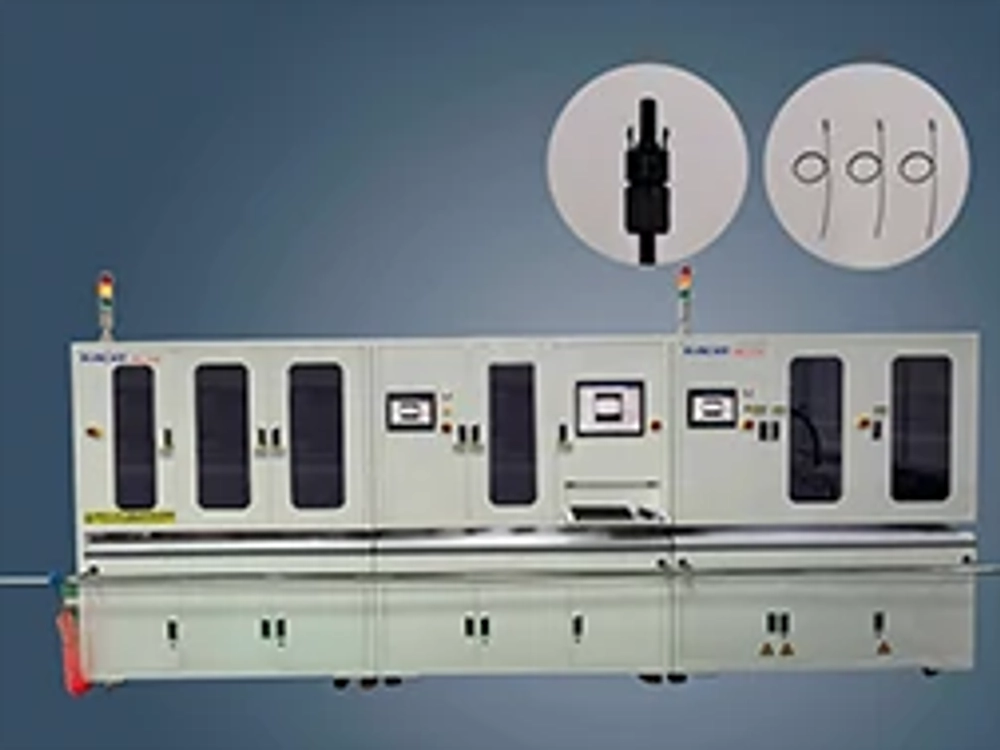

SDV-HBQ-G206 - автомат обработки жгутов фотоэлектрических систем

SDV-HBQ-G206 — автоматический комплекс резки, обжима, завинчивания и связывания кабелей фотоэлектрических систем. Выполняет резку и зачистку, обжим клемм, затяжку гаек разъёмов, скручивание и установку кабельных стяжек. Модульная компоновка обеспечивает высокую производительность и удобную наладку. Оборудование контролирует выравнивание и зачистку проводов, усилие обработки, правильность установки провода в разъём и зазор гайки. Также выполняются намотка кабеля, автоматическая затяжка кабельной стяжки, обрезка её хвоста и выгрузка на нижний конвейер. Эти операции помогают обеспечить надёжное качество изделий. Это помогает обеспечить качество готовых изделий и предотвратить выпуск брака. Автоматический комплекс SDV-HBQ-G206 для фотоэлектрических жгутов включает основной станок резки, обжима и завинчивания, разматыватель, накопитель провода и модуль намотки с установкой кабельных стяжек. Основной станок обрабатывает стандартные фотоэлектрические кабели длиной от 200 до 1800mm и диаметром от φ5.7 до φ6.3 (1×4mm²). Стойка размотки выдерживает до 600kg входящего провода в бухте или на барабане. ● Интеграция: резка и зачистка провода, обжим, затяжка гаек разъёмов, намотка кабеля, установка стяжек и удаление их хвостов объединены в один процесс. ● Контроль усилия позволяет проверять качество обжима клемм; ● Точность подачи: L < 500mm — ± 1mm; L > 500mm — (1mm + 0.2%L). Точность диаметра намотки — ±10mm; хвост стяжки обрезается до 1mm. ● Удобное управление: длина подачи провода и зачистки задаётся параметрами. Смена изделия выполняется выбором программы на сенсорном экране. Рецепты для разных длин и требований к намотке переключаются одним нажатием.
