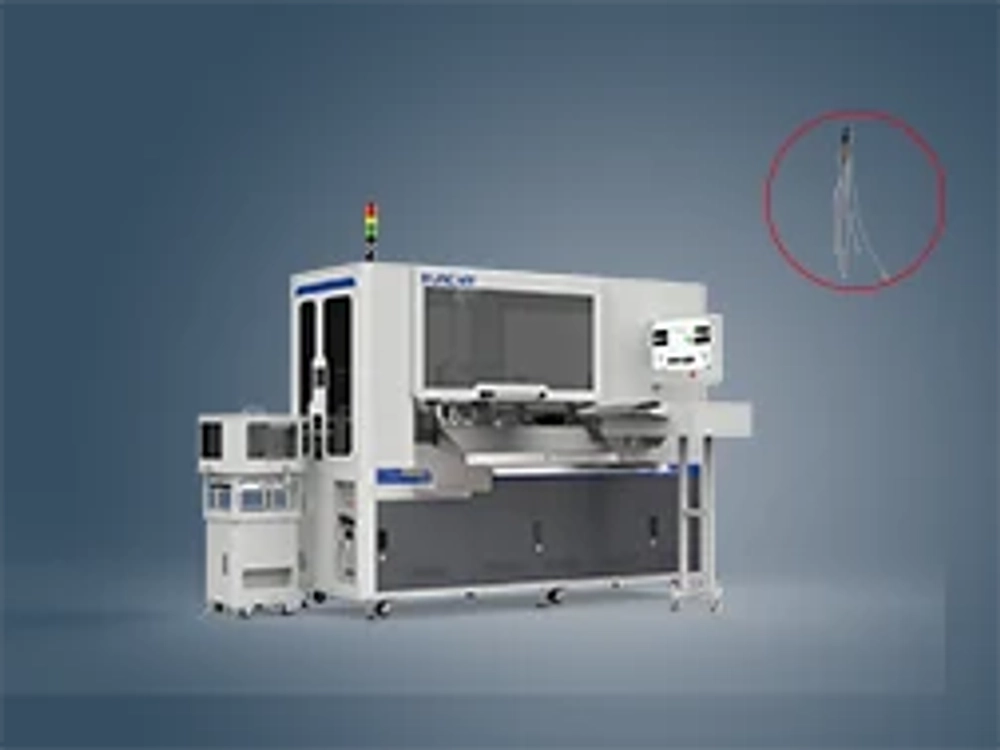

Автоматический станок SDV-HBQ-G511B выполняет двусторонний обжим и установку корпуса разъёма с одной стороны. Предусмотрены визуальный контроль клемм камерой CCD, измерение усилия установки и извлечения клеммы и установка клемм в корпус. Подходит для автомобильных кабельных жгутов и проводов бытовой электроники. Модульная компоновка обеспечивает высокую производительность, удобную наладку и быструю переналадку. Для обеспечения надёжности используются импортные компоненты или комплектующие известных отечественных марок. Комплекс SDV-HBQ-G511B включает 1 основной станок и 1 устройство раскладки провода. Основной станок обрабатывает провода длиной от 50 до 1000 миллиметров и сечением от 0.1 до 2.0 квадратных миллиметров.
● Функции: обжим клемм на одном конце жгута и установка корпуса на другом.
● Высокая производительность: 1000~1200 проводов в час при длине провода 100mm;
● Эффективная модульная переналадка на другой тип изделия;
● Простое управление: внешний дисплей с понятным интерфейсом.
Характеристики
| тип | SDV-HBQ-G511B |
|---|---|
| сечение проводов | 0.1mm²-2mm² провод с несколькими цветами |
| диапазон длины | L≤300,±0.5mm L≥300,±（0.2%*L±0.5）mm |
| диапазон длины | 50mm-800mm (длина по заказу), |
| производительность | 1100-1300 проводов/H (длина провода 150mm) |
| усилие обжима | серво 2T |
| длина зачистки | A：1-10mm; B:1-10mm |
| точность зачистки | ±0.2mm |
| Шаг корпусов разъёмов | 0.8-10mm |
| габаритные размеры | L2400xW900xH1900mm при длине провода изделия 2000mm. Ширина W адаптируется под длину провода. Габариты указаны без разматывателя, вибропитателя и конвейера. |
| масса | 1200kg |
