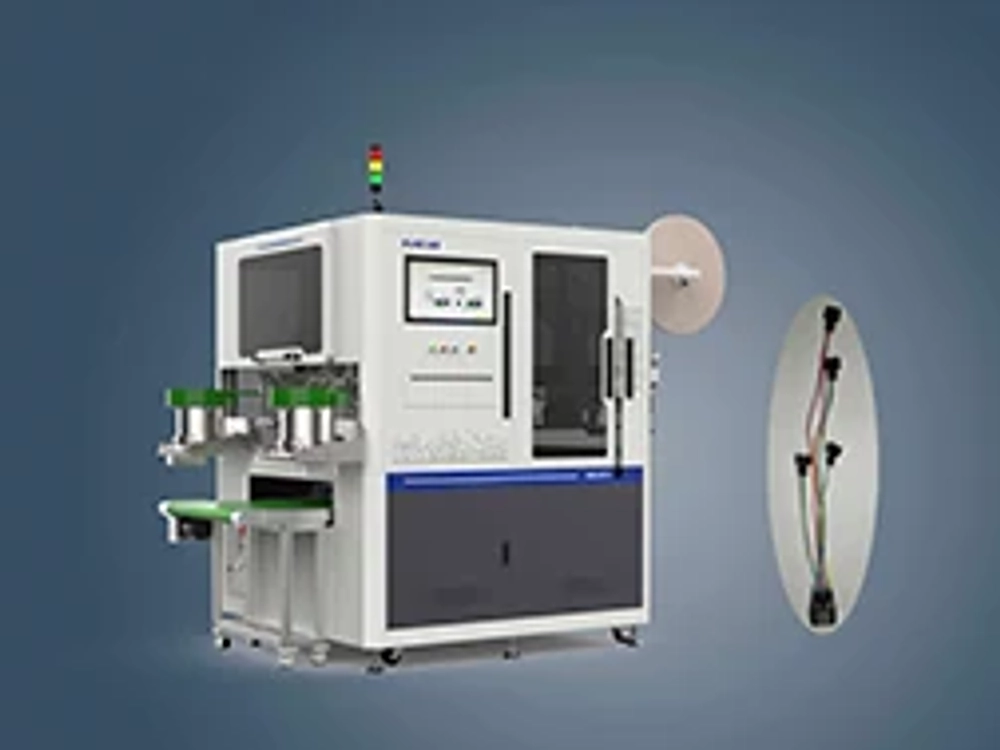

Автоматический станок SDV-HBQ-G512 выполняет двусторонний обжим и установку отдельных проводов в корпуса разъёмов с обоих концов. Функции включают обжим, установку уплотнителей (опция), контроль усилия обжима, визуальный контроль клемм камерой CCD (опция), контроль зачистки камерой CCD (опция), измерение усилия установки и извлечения клеммы, установку корпусов разъёмов с обоих концов, установку в многоярусные корпуса и перекрёстную установку в корпуса. Обработанные изделия используются в автомобильных кабельных жгутах и бытовой электронике. Модульная компоновка станка обеспечивает высокую производительность и удобную наладку. Для предотвращения выпуска брака предусмотрены контроль усилия обжима, контроль зачистки камерой CCD (опция), контроль количества жил камерой CCD (опция), визуальный контроль клемм камерой CCD, измерение усилия установки и усилия извлечения клеммы. Надёжность обеспечивается импортными компонентами и комплектующими известных отечественных марок. Комплекс включает 1 основной станок, 1 устройство подачи провода и приёмное устройство. Основной станок обрабатывает провода длиной 100 - 700 миллиметров и сечением 0.1 - 2 квадратных миллиметров. Подающее устройство вмещает до 400 катушек или барабанов с исходным материалом.
● Функции: установка корпусов с двух сторон и в несколько ярусов, контроль зачистки, количества жил и внешнего вида клемм камерой CCD, проверка усилия извлечения клеммы.
● Высокая производительность: при L=100mm — 1200~1500pcs/h;
● Быстрая переналадка: модульная замена компонентов; смена узлов для пластиковых корпусов занимает от 3 часов.
● Удобство: простой интерфейс и беспроводное управление через PAD облегчают наладку.
Характеристики
| тип | SDV-HBQ-G512 |
|---|---|
| сечение проводов | 0.1~2mm² |
| диапазон длины | стандартный режим 100~700mm (длина по заказу) |
| производительность | L=100: 1200~1500pcs/h (производительность немного зависит от изделия) |
| усилие обжима | сервопривод2T |
| длина зачистки | A:1-6mm；B:1-6mm |
| точность зачистки | ±0.2mm |
| точность длины | L≤300 ±0.5 ； L≥300 ±（0.2%*L±1）mm |
| Шаг корпусов разъёмов | 0.1~3.96mm |
| электропитание | AC380V/50Hz |
| габаритные размеры | L1600×W1800×H1800mm |
| масса | 2000kg |
