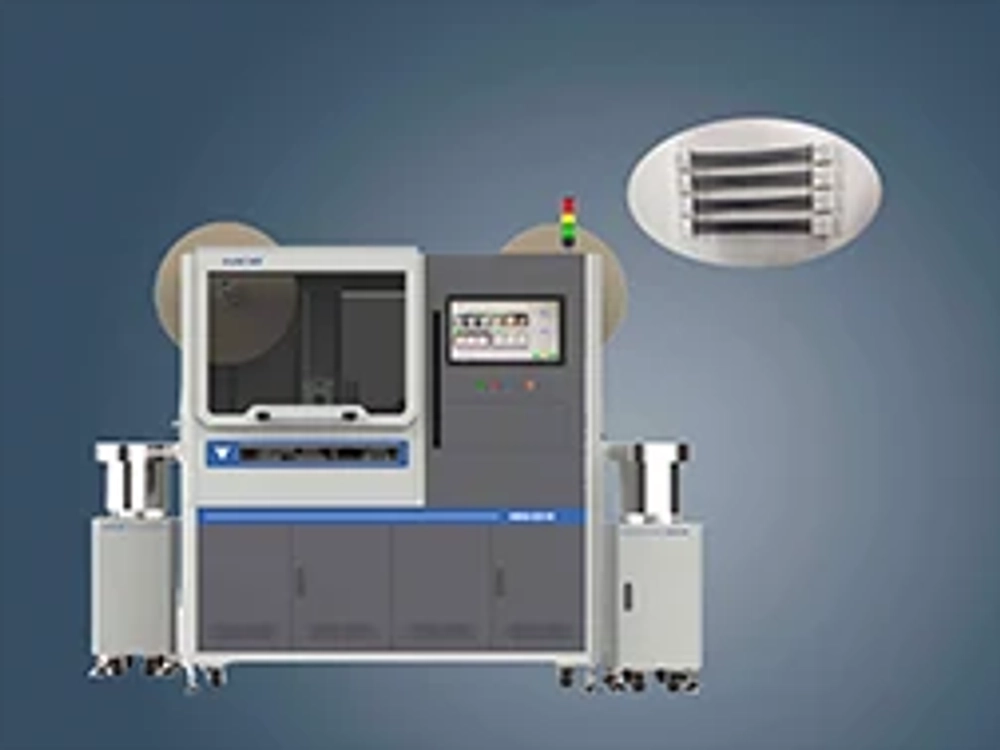

SDV-HBQ-G515 версии V2.0 — автоматический станок для двусторонней обработки нескольких проводов. Поддерживает обжим и установку корпусов с двух сторон либо обжим, установку корпуса и лужение свободного конца. Оборудование подходит для автомобильных жгутов, проводов бытовой электроники и плоских кабелей. Модульная компоновка обеспечивает высокую производительность, удобную наладку и быструю переналадку, выполняемую в течение 3 часов. Для предотвращения выпуска брака предусмотрены контроль усилия обжима, контроль зачистки камерой CCD (опция), визуальный контроль клемм камерой CCD (опция), проверка положения клеммы камерой CCD (опция) и отсечение негодных изделий с защитой от ошибок. Надёжность обеспечивается импортными компонентами и комплектующими известных отечественных марок.
● Быстрая переналадка на другое изделие за 3 часа;
● Качество обжима: отсутствие нахлёста после обжатия;
● Оснащение: сервоуправление и прецизионные шлифованные винты и направляющие обеспечивают точное линейное движение в компактной производительной конструкции.
● Настройка ножей: двухпозиционная зачистка упрощает регулировку переднего и заднего ножей.
● Удобство: понятный PC-интерфейс, управление промышленным компьютером и простое подключение к MES.
● Передний и задний экраны упрощают наладку;
Характеристики
| тип | SDV-HBQ-G515 |
|---|---|
| функция | Обжим клемм, установка корпусов с двух сторон, установка корпуса с одной стороны и лужение другого конца, контроль усилия обжима, визуальный контроль клемм камерой CCD, контроль зачистки камерой CCD и контроль положения клеммы камерой CCD. |
| Подходящие изделия | Установка корпусов с двух сторон; установка корпуса с одной стороны и лужение другого конца; двусторонний обжим и установка корпуса с одной стороны. |
| сечение проводов | 0.04~1mm²（AWG32#~AWG18#） |
| диапазон длины | 35~600mm (можно расширить для настройки) |
| производительность | L = 100 - когда это один выход, 320 - 400 устанавливает в час (количество выходов для одной операции зависит от последовательности продукта) |
| усилие обжима | сервопривод2T |
| длина зачистки | A:1~8mm B:1~10mm |
| точность зачистки | ±0.2mm |
| точность длины | ≤300 ±0.5mm ，≥300 ±（0.2%*L±1）mm |
| Длина лужения | 1~10mm |
| Шаг корпусов разъёмов | минимальный расстояние 0.8mm |
| габаритные размеры | L1900×W1800×H1900mm (без устройства подачи провода) |
| масса | 1100kg |
| дополнительные принадлежности | Визуальный контроль клеммы камерой CCD Проверка положения клеммы камерой CCD Механический узел вытягивания Приёмное устройство изготавливается по заказу |
